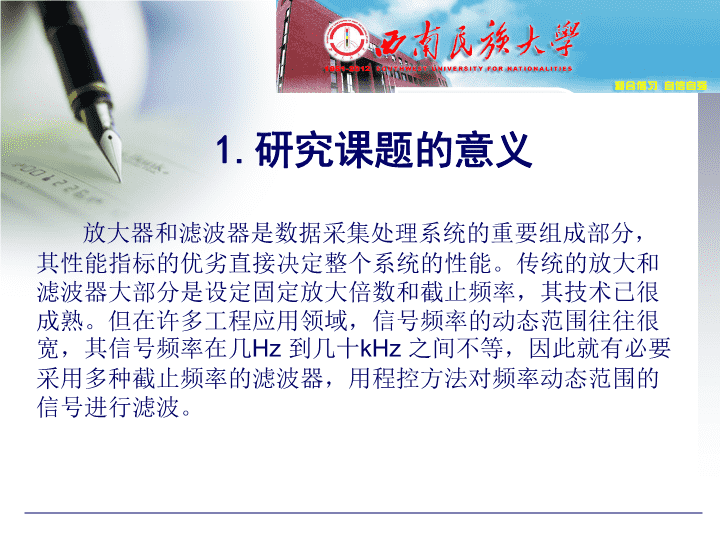

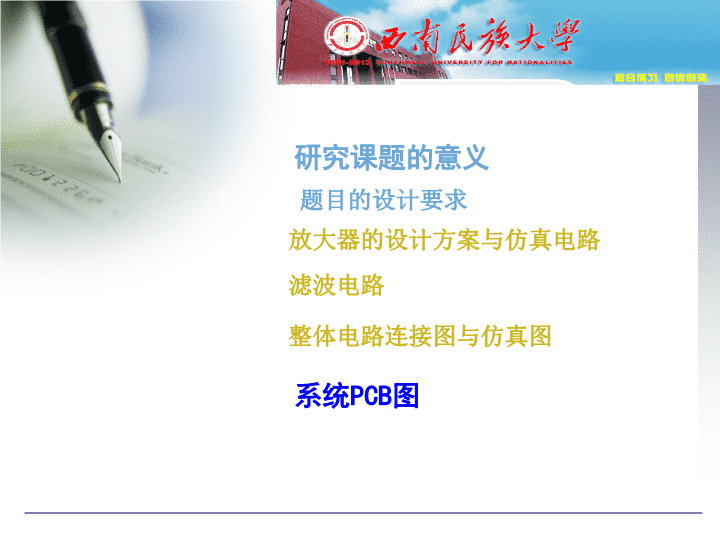

'程控滤波器的设计与制作导师:杨丽答辩人:赵梦翔学号：200831002034专业:电子信息工程 1234研究课题的意义45放大器的设计方案与仿真电路题目的设计要求整体电路连接图与仿真图系统PCB图滤波电路 1.研究课题的意义放大器和滤波器是数据采集处理系统的重要组成部分，其性能指标的优劣直接决定整个系统的性能。传统的放大和滤波器大部分是设定固定放大倍数和截止频率，其技术已很成熟。但在许多工程应用领域，信号频率的动态范围往往很宽，其信号频率在几Hz到几十kHz之间不等，因此就有必要采用多种截止频率的滤波器，用程控方法对频率动态范围的信号进行滤波。 题目的设计要求设计并制作程控滤波器，放大器增益可设置；低通或高通滤波器通带、截止频率等参数可设置。具体要求如下:（1）放大器输入正弦信号电压振幅为20mV，其-3dB截止频率fc在1kHz～20kHz范围内可调，调节的频率步进为1kHz。（3）滤波器可设置为高通滤波器，其-3dB截止频率fc在1kHz～20kHz范围内可调，调节的频率步进为1kHz。 2.放大器的设计方案 放大器的仿真结果 滤波器电路图MAX263是双二阶开关电容有源滤波器。它含有两个二阶滤波器，在程序控制下设置中心频率，品质因数Q和滤波器工作方式。输入时钟与6位编程输入代码一起决定滤波器的中心或截至频率，不影响其他滤波参数。Q值也可独立编程。滤波器的截至频率通过改变MAX263的时钟信号的频率与MAX263的频率控制字N调节。N设为固定值，即通过改变时钟信号就可以控制滤波器的截至频率。编程设置MAX263的M0、M1引脚使其工作在模式1、2、3、4多种模式下，但只有模式3具有高通滤波功能，因而本系统设计采用模式3实现低通和高通滤波功能。 设置完工作模式为模式3之后，我们接着设置Q值，模式3下Q值为Q=64/(128-N)；设Q=0.707，N=37，引脚Q6~Q0输入为0100101然后根据公式：当Q=0.707时，可得出fc=f0.在已知f0、fclk的情况下，根据公式可求出N值，查表后，由引脚F4~F0输入例如，时钟频率为3MHZ，截止频率为15KHZ,根据公式得出N=31，查表后确定F4~F0的输入为11111 3.整体电路连接图与仿真图原理图 仿真图 5.系统PCB图 '
