EMS沉阳蒙牛乳业能源管理系统宣传PPT 41页

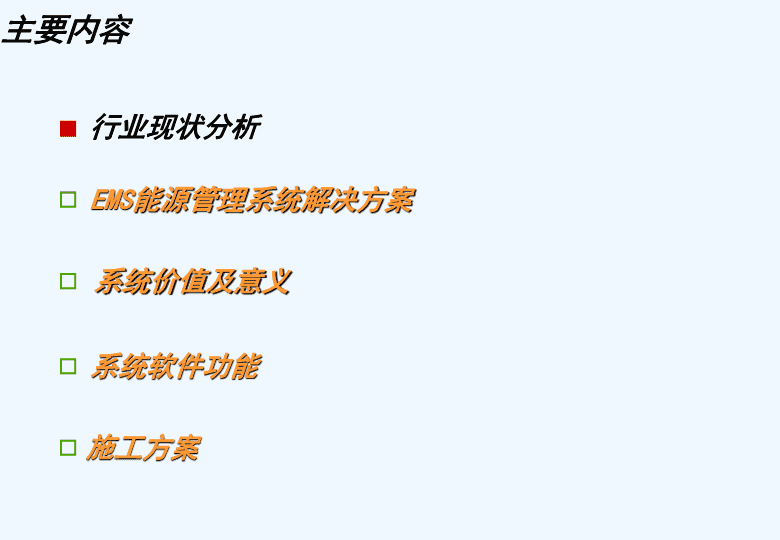

' 主要内容行业现状分析系统价值及意义系统软件功能施工方案EMS能源管理系统解决方案 主要内容行业现状分析系统价值及意义系统软件功能施工方案EMS能源管理系统解决方案 1、沈阳蒙牛的规模低温生产线26条，常温生产线16条2、全厂主要能耗类型电，水，蒸汽3、厂区内的计量方式人工抄表沈阳蒙牛能源管理现状 现状—全厂能耗支出比目前全厂能源消耗支出比重约为电耗能47.8%，水耗能9.9%，蒸汽耗能40.1%，其他耗能2.2%（例如，汽油、柴油等等）如下图所示： 国家通用节能途径（1）结构节能：又叫间接节能。是指企业通过合理调整优化产品生产结构，提高产品质量，节约使用各种能源而达到节约效果。企业由于产品结构变化，高耗能产品所占比重降低，生产同等价值所消耗的能源减少而实现的节能。结构节能需要企业有较大的投入，而且节能潜力最大。（2）技术节能：又叫直接节能。指通过加强企业经济管理和科学管理，减少跑、冒、滴、漏；改革低效率的生产工艺，采用新工艺、新设备、新技术和综合利用等方法，提高能源有效利用效率，从而降低单位产品能耗，实现节能。技术节能也需要一定的投入。（3）管理节能：通过加强用能管理，来达到节能效果。其根本就是缩短由于人为因素而造成的能源浪费时间，其过程与前两者密切相关，是节能措施的最终手段。EMS能源管理系统贯穿于企业节能 现状分析根据目前项目的特点，我们知道：1、现场无法自动获取主要能耗数据2、无法实时跟踪能源供应、分配和消耗情况；3、无法分析各种设备能耗水准4、无法实现厂区能源消耗的数据共享5、无法实现用能的分析和评估6、节能绩效无法精确下达车间部门 主要内容行业现状分析系统价值及意义系统软件功能施工方案EMS能源管理系统解决方案 解决方案设备能耗分析掌握能耗状况能耗实时监测获取能耗数据节能措施评估EMS能源管理系统WEB发布能耗报表WEB发布能耗数据曲线对企业能源系统的监控对企业能耗的监测和管理监控能耗异常 EMS能源管理系统网络结构 实现内容1、实现能源管理系统下所有子系统的自动监测实现对供配电、蒸汽供应、生产用水消耗等相关子系统的自动监测，完成对各种能源系统优化调度和管理；2、实现各单位能耗做分析、对比实现单位能耗对比、重要负荷对比、同类负荷用电能耗对比，以图表、棒图、曲线图进行分析，并体现，实现可视化管理；3、实现对能耗指标的评估，便于能量管理实现能量曲线和电流电压曲线的匹配，便于能量管理；提高能源统计数据的精度与实时性；实现了对能耗指标的评估和能源消耗结构分析及能源消耗成本分摊；4、实现Web浏览功能 主要内容行业现状分析系统价值及意义系统软件功能施工方案EMS能源管理系统解决方案 实现内容1、满足能源管理需求，注重能源供应安全安全准确的数据是进行能源管理分析的依据，采用实时监控系统对企业的能源的安全稳定运行进行基本的保证。并且实时监控系统的网络通讯、事件记录、事故预警、能源越限报警等功能，也提高了对各系统的事故响应能力。 实现内容2、建立实时能源在线监测系统和重点能耗设备分析能源子系统作为信息平台的数据主要来源，侧重于监测功能，对于现场的实时数据进行监测，存储历史数据进行查询，监控设备的运行情况，生成各类生产管理报表，提高了自动化水平，完全满足各个系统的日常生产管理需要。对于重点能耗设备进行分析，对比各时段的消耗量。按照能源介质进行分类采集数据，比如：电量、水量、蒸汽等等。 实现内容3、分项计量、KPI分析实现企业能耗的分项能耗统计。根据能耗类型，把企业能耗进行分项统计，如：照明插座用电、空调用电、动力用电和特殊用电等。KPI分析可以帮助企业对能源成本有直接的数据支持，利于管理者对企业能耗的统筹把握，并与国家标准能耗比例进行比较，挖掘能耗漏洞，发现节能空间。分项计量KPI分析 实现内容4、车间能源绩效考核对能耗车间制定能耗指标，实时反映个车间部门能耗是否超标，提高工厂人员的节能意识。能耗超标信息会以短息或邮件方式，发给相关部门领导，提高能源管理的工作效率。 实现内容5、基本信息管理工作其一为数据维护功能，进行能源数据的录入，支持少量数据的逐条录入、大量数据的Excel格式导入。其二是对企业的基本信息进行管理，行政划分、办公人数、工厂面积、设备信息等指标的采集，作为考核指标、节能分析的计算依据，并可作为设备管理系统在线管理工厂重点设备。 实现内容6、建立完整的专家建议和评价体系通过对能耗数据的整理、统计、分析，建立适应企业的计算模型，对整个企业的能耗水平进行考核和评价，帮助完善能源的运行管理工作。 主要内容行业现状分析系统价值及意义系统软件功能施工方案EMS能源管理系统解决方案 软件功能模块启动界面用户管理通讯状况系统总览能源系统实时数据历史数据能源管理与分析报表管理用能事件与报警Web发布决策与执行 能源统计与分析模块－－监测量瞬时值显示 能源统计与分析模块－高压供电系统图 能源统计与分析模块－－供水管网线路图 能源统计与分析模块－压缩空气管网线路图 能源统计与分析模块－峰谷平用电分析子模块 能源统计与分析模块－用能趋势分析子模块 能源统计与分析模块－两条生产线能耗对比分析 能源统计与分析模块－各车间所占能耗比 能耗分析界面总能耗分项分类能耗KPI等级分类图各设备单位能耗趋势 网络发布分析界面 主要内容行业现状分析系统价值及意义系统软件功能施工方案EMS能源管理系统解决方案 系统结构描述管理系统采用分层分布式网络结构，系统自下而上共分三层：设备终端层、网络通讯层和系统管理层。设备终端层：是指直接采集现场设备数据并具备上传功能的现场监控设备，包括电力参数测量仪，各类流量计等。这些监控设备可独立完成测量、控制、报警、通讯等功能，一个设备的出现问题时，不会影响其它设备的正常运行。网络通讯层：指完成监控系统通讯所涉及的底层通讯链路（如RS485）、通讯转换设备（如以太网网关）以及顶层通讯链路（如光纤以太网、TCP/IP网络）等的总称。这一部分是连接现场监控层和系统管理层的纽带环节。系统管理层，即能源管理系统的后台系统部分，系统管理层的全部设备安放在主控室内，设于中心监控室。配置一台数据服务器、一台WEB服务器、通讯设备、激光打印机、UPS等。完成接收现场监控层上传的数据，对这些数据分析、转换、存储，并以图形、数字、曲线、报表等形式进行显示和打印。 电力参数测量仪描述——施耐德PM1200直观简便的导航键菜单显示内容标题可同时显示4行读数严谨、实用的设计风格采集精度：采样频率是128点/周波，电压/电流采样为0.2%，电能精度为0.5%；测量功能：电压、电流、有功/无功/视在功率、有功/无功/视在电能、功率因数、频率等；通讯功能：RS-485通讯方式，标准MODBUS协议；显示功能：直观易读的LED显示界面易于操作：直观简单的自导航菜单方便查询和操作 集中组屏安装图监控柜的安装效果图监控柜内部接线图 水表改造——机械式水表传感器便于现场改造投入小、精度高输出485信号适用于各种管径防护等级：IP65；环境温度：-10～550；环境湿度：40%～93%RH； 蒸汽表改造——二次仪表更换现场已经基本基本蒸汽仪表二次仪表也有蒸汽累计量的显示但其二次仪表并无远程通讯接口本方案只需要更换带通讯接口的二次仪表即可 监控中心配置 工作范围工作范围沈阳蒙牛能源管理系统的设计、施工和调试。工作主要内容包括：PM1200仪表的设计、安装和接线能源管理系统的设计，设备的安装、路由、接线、调试和试运行监控机柜（或监控机箱）和操作台的设计、安装能源管理系统二次开发通讯测试系统整体调试系统验收提供相关本项目能源管理系统相关技术资料 施工流程施工准备施工设计划商务移交图纸会审材料组织进场施工工程变更工程验收工程结算工地联系注意事项施工安全施工工艺施工质量质量监督材料供应合同附件双方签认变更理由自检整改监检整改初检整改双方验收技防验收验收资料竣工资料完工结算 施工进度计划表 谢谢各位！'
