建筑构造楼梯与电梯教学课件PPT 46页

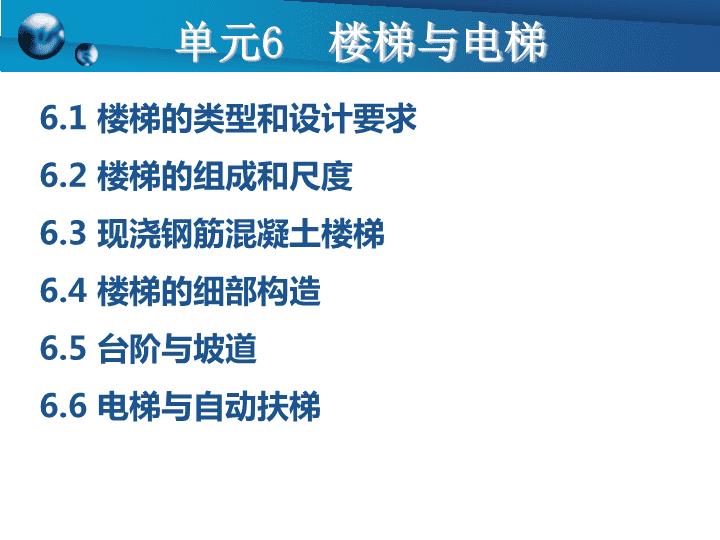

'单元6楼梯与电梯 楼梯与电梯垂直交通设施：1.楼梯2.台阶坡道3.电梯4.自动扶梯5.爬梯。。。单元6楼梯与电梯 6.1楼梯的类型和设计要求6.2楼梯的组成和尺度6.3现浇钢筋混凝土楼梯6.4楼梯的细部构造6.5台阶与坡道6.6电梯与自动扶梯单元6楼梯与电梯 6.1.1楼梯类型6.1楼梯的类型和设计要求按楼梯材料分按楼梯位置分按楼梯形式分按楼梯使用性质分按楼梯间形式分钢筋混凝土楼梯、钢楼梯、木楼梯与组合楼梯直跑式楼梯；平行双跑楼梯；平行双分、双合楼梯；折行多跑楼梯；交叉、剪刀楼梯；弧形楼梯；螺旋楼梯主楼梯、辅助楼梯、疏散楼梯、消防楼梯开敞式楼梯间、封闭式楼梯间和防烟式楼梯间三种形式室内楼梯和室外楼梯 钢筋混凝土楼梯6.1楼梯的类型和设计要求钢楼梯木楼梯组合楼梯 6.1楼梯的类型和设计要求 消防楼梯6.1楼梯的类型和设计要求 6.1楼梯的类型和设计要求仅用于层高不大的建筑；用于层高较大的建筑； （a）直行单跑楼梯（b）直行双跑楼梯（c）直行多跑楼梯6.1楼梯的类型和设计要求 最常用的楼梯形式之一。6.1楼梯的类型和设计要求 常用作办公类建筑的主要楼梯。6.1楼梯的类型和设计要求 6.1楼梯的类型和设计要求 6.1楼梯的类型和设计要求 6.1楼梯的类型和设计要求 6.1楼梯的类型和设计要求 6.1楼梯的类型和设计要求 （a）剪刀楼梯(b)螺旋形楼梯(c)弧形楼梯6.1楼梯的类型和设计要求 弧形楼梯（左）和螺旋楼梯（右）6.1楼梯的类型和设计要求 6.1楼梯的类型和设计要求（a）开敞式楼梯间(b)封闭式楼梯间(c)防烟楼梯间6.1楼梯的类型和设计要求（a）开敞式楼梯间(b)封闭式楼梯间(c)防烟楼梯间 6.1楼梯的类型和设计要求 6.2.1楼梯的组成楼梯段楼梯平台栏杆（或栏板）扶手楼梯段是联系两个不同标高平台的倾斜构件，它由若干个踏步组成，俗称“梯跑”。梯段的踏步级数一般不宜超过18级，但也不宜少于3级。楼梯平台是指连接两梯段之间的水平部分。分为楼层平台和中间平台（休息平台）。栏杆扶手是布置在楼梯梯段和平台边缘处的安全围护构件。栏杆有实心栏板和镂空栏杆之分。栏杆或栏板顶部供人们行走倚扶用的连续构件，称为扶手。6.2楼梯的组成和尺度 1.梯段的宽度梯段的尺度分为梯段宽度B和梯段长度L。梯段宽度必须满足上下人流及搬运物品的需要，应根据紧急疏散时要求通过的人流股数确定，并不少于两股人流。规范中对楼梯宽度的限定，如住宅≥1100mm，公共建筑≥1300mm等。6.2楼梯的组成和尺度6.2.2楼梯的尺度 1.梯段的宽度6.2楼梯的组成和尺度6.2.2楼梯的尺度由通行人数的多少和建筑防火要求决定。计算依据：每股人流：0.55m＋（0~0.15）m两股人流1100-1400mm三股人流1650-2100mm 6.2.2楼梯的尺度2.楼梯的坡度根据楼梯的使用情况，合理选择楼梯的坡度。楼梯常见坡度为20°～45°，其中30°左右较为通用。楼梯的最大坡度不宜大于38°。6.2楼梯的组成和尺度 6.2.2楼梯的尺度3.楼梯的踏步尺寸楼梯梯段是由若干踏步组成的，每个踏步由踏面和踢面组成。踏步尺寸与人的行走有关。常用楼梯适宜踏步尺寸建筑物住宅学校、办公楼剧院、会场医院（病人用）幼儿园踏步高156-175140-160120-150150120-150踏步宽260-300280-340300-350300260-3006.2楼梯的组成和尺度 3.楼梯的踏步尺寸踏步尺寸与人的行走有关可按下列公式计算踏步尺寸2ｈ+ｂ=（600~620）mm或ｈ+ｂ=450mm式中h——踏步高度；b——踏步宽度。踏步数量：N=H/h6.2楼梯的组成和尺度 4.楼梯平台宽度5.楼梯井宽度梯段改变方向时，扶手转向端处的平台最小宽度不应小于梯段宽度，并不得小于1．1m。两梯段之间形成的空隙，称为楼梯井。梯井宽度一般为60～200mm。6.2楼梯的组成和尺度6.2.2楼梯的尺度 6.净空高度楼梯净空高度包括楼梯段净高和平台处净高。梯段净高一般不小于2.2m；楼梯平台部位的净高不应小于2m。有些建筑如单元式住宅，楼梯间有出入口时，为保证平台下净高满足不小于2m的规定，一般应采取以下方式解决：（a）底层为长短跑梯段（b）局部降低地坪（c）底层为长短跑梯段与局部降低地坪（d）底层直跑6.2楼梯的组成和尺度 7.扶手的高度扶手的高度是指踏步前缘至扶手顶面的垂直距离。室外楼梯栏杆高度不应小于1.05m，如果靠扶手井一侧水平栏杆长度超过0.5m，其扶手高度不应小于1.0m。6.2楼梯的组成和尺度扶手高度：室内楼梯为900mm室外楼梯为1100mm楼梯平台上的水平扶手为1000mm供儿童使用的楼梯为500mm栏杆间的净空宽度不应大于120mm扶手顶面宽度不大于80mm，常取60～80 6.3.1板式楼梯板式楼梯由梯段斜板、平台板和平台梁组成。梯段斜板自带三角形踏步，作为一块整浇板，两端分别支承在上、下平台梁上，平台梁之间的距离即为梯板的跨度。带平台板的板式楼梯现浇钢筋混凝土楼梯按照楼梯的传力特点，分为板式楼梯和梁式楼梯6.3现浇钢筋混凝土楼梯 板式楼梯返回梁式楼梯6.3现浇钢筋混凝土楼梯 6.3.2梁式楼梯梁式楼梯由踏步板、斜梁、平台梁和平台板组成。踏步板支承在斜梁上，斜梁又支承在上、下平台梁（有时一端支承在层间楼面梁）上，平台板支承在平台梁或楼层梁上，而平台梁则支承在楼梯间两侧的墙上。在结构上有双梁布置和单梁布置两种。6.3现浇钢筋混凝土楼梯 6.4.1踏步面层及防滑处理（a）水泥砂浆面层（b）水磨石面层（c）天然石材面层（d）缸砖面层6.4楼梯的细部构造 （a）防滑凹槽（b）金刚砂防滑条（c）缸砖防滑条（d）马赛克防滑条（e）橡胶防滑条（f）铸铁防滑条踏步防滑处理6.4楼梯的细部构造6.4.1踏步面层及防滑处理 6.4.2楼梯栏杆（栏板）的形式和扶手构造1）楼梯栏杆的形式：空花栏杆、实心栏板、组合式栏板栏杆与梯段的连接6.4楼梯的细部构造 实心栏板（a）砖砌栏板（b）现浇混凝土栏板6.4楼梯的细部构造 2）扶手构造楼梯扶手有时必须固定在侧面的砖墙或混凝土柱上，如顶层安全栏杆扶手、靠墙扶手等。扶手与砖墙连接的方法为在砖墙上预留孔洞插接；扶手与混凝土墙或柱连接时，一般在墙或柱上预埋铁件焊接，也可用膨胀螺栓连接。顶层水平栏杆扶手的尺寸与构造6.4楼梯的细部构造 6.5.1台阶台阶由踏步和平台两部分组成，踏步有单面踏步、两面或三面踏步等形式。当台阶高度超过1.0m时，宜设护栏设施。通常踏步高度为100-150mm，踏步宽度为300～400mm。平台深度一般不小900mm，平台表面宜比室内地面低20-60mm，并向外找坡1％～3％，以利排水。6.5台阶与坡道 台阶分实铺和空铺两种，其构造层次为面层、结构层、垫层。按结构层材料不同，有混凝土台阶、石台阶、钢筋混凝土台阶、砖台阶等，其中混凝土台阶应用最普遍。台阶和建筑主体之间设置沉降缝，将台阶与主体完全断开，加强缝隙节点处理。6.5台阶与坡道 6.5.2坡道坡道多为单面形式，为便于车辆在大门口通行，可采用台阶与坡道相结合的形式。坡道的构造要求和做法与台阶相似，坡道材料多采用混凝土或天然石块等，面层多用水泥砂浆，对经常处于潮湿、坡道较陡或采用水磨石作面层时，在其表面必须做防滑处理。坡道的坡度一般为1︰12～1︰6。面层光滑的坡道，坡度不宜大于1︰10；粗糙材料和设防滑条的坡道不应大于1︰6；锯齿形坡道的坡度可加大至1︰4。坡度为1︰10的较为舒适。6.5台阶与坡道 6.6电梯与自动扶梯表6-3电梯的种类与功能种类使用功能乘客电梯运送乘客的电梯住宅电梯供住宅楼使用的电梯病床电梯运送病床及医疗救护设备的电梯客货电梯主要用作运送乘客，也可运送货物，轿厢内部装饰可根据用户要求选择载货电梯主要运送货物，亦可有人伴随杂物电梯供运送图书、资料、文件、杂物、食品等，但不允许人员进入6.6电梯与自动扶梯6.6.1电梯 电梯设备主要包括轿厢、平衡重及它们各自的垂直轨道与支架、提升机械和一些相关的其他设施，在土建方面与之配合的设施为电梯井道、机房和地坑等。1.电梯井道是电梯运行的通道（1）井道的防火（2）井道隔声、隔振（3）井道的通风（4）井道的检修6.6电梯与自动扶梯6.6电梯与自动扶梯6.6.1电梯 2.电梯机房一般设置在电梯井道的顶部，少数设在顶层、底层或地下。3.电梯门套电梯门套装修的构造做法应与电梯厅的装修统一考虑，6.6电梯与自动扶梯6.6电梯与自动扶梯6.6.1电梯 自动扶梯适用于有大量人流上下的公共场所，如车站、商场等。自动扶梯是建筑物楼层间连系效率最高的载客设备。6.6电梯与自动扶梯自动扶梯的组成6.6电梯与自动扶梯6.6.2自动扶梯 6.6电梯与自动扶梯自动扶梯的基本尺寸6.6电梯与自动扶梯6.6.2自动扶梯 6.6电梯与自动扶梯自动扶梯的防火卷帘设置示意（a）平面（b）剖面6.6电梯与自动扶梯6.6.2自动扶梯'
