基于PLC全自动洗衣机控制系统设计毕业答辩PPT 15页

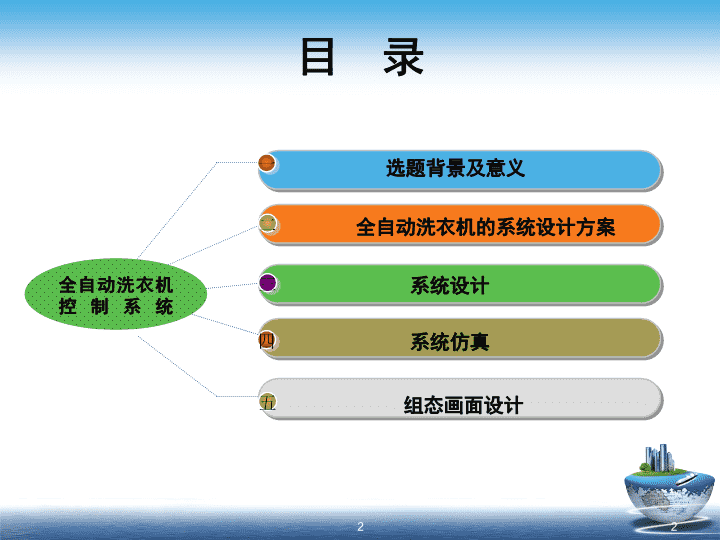

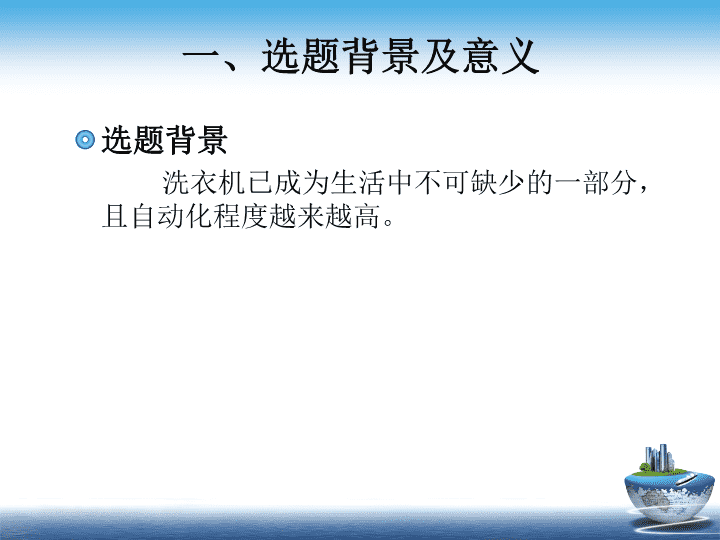

'设计者：xxx基于PLC的全自动洗衣机控制系统设计指导老师：xxx专业：xxxx11 目录全自动洗衣机控制系统选题背景及意义全自动洗衣机的系统设计方案系统设计一二三系统仿真四组态画面设计五22 一、选题背景及意义选题背景洗衣机已成为生活中不可缺少的一部分，且自动化程度越来越高。 一、选题背景及意义意义PLC控制与继电器、单片机控制相比可靠性高，耗电少，适应性强，运行速度快，寿命长。 二、全自动洗衣机的系统设计方案开始进水洗衣排水脱水报警结束1、工作原理 2、系统框图 三、系统设计正常运行流程图如右：1、程序流程图 强制停止流程图如右：1、程序流程图 2、I/O地址分配I/O地址对应的外部设备I0.0启动按扭I0.1停止按扭I0.2水位选择开关（高水位）I0.3水位选择开关（中水位）I0.4水位选择开关（低水位）I0.5手动排水开关I0.6手动脱水开关I0.7高水位传感器I1.0中水位传感器I1.1低水位传感器I1.2水排空传感器Q0.0进水电磁阀Q0.1排水电磁阀Q0.2洗涤电动机正转继电器Q0.3洗涤电动机反转继电器Q0.4脱水桶Q0.5报警器 3、全自动洗衣机I/O接线图 四、系统仿真在S7-200V4.0的仿真软件中的仿真结果如图所示。 仿真结果分析由仿真结果图可以得知：单击面板中的开关按钮0、2使其状态切换到到1，CPU面板上的模拟LED灯1对应亮，再单击面板上的开关按钮7，模拟LED灯1灭，LED灯2对应亮。在实际操作中相当于按下启动按钮、高水位选择开关后，进水阀打开，开始进水。进水完成后，高水位传感器传出数据，进水电磁阀关闭，洗涤电动机开始正转，洗衣过程开始。 五、组态界面的设计实现功能：1、作为仿真的洗衣机对象2、与PLC实现双向数据传输,实现对全自动洗衣机的监控。 组态界面如图所示。画面运行结果请看动画演示。 ThankYou!'
