本科毕业论文中期答辩PPT.ppt 11页

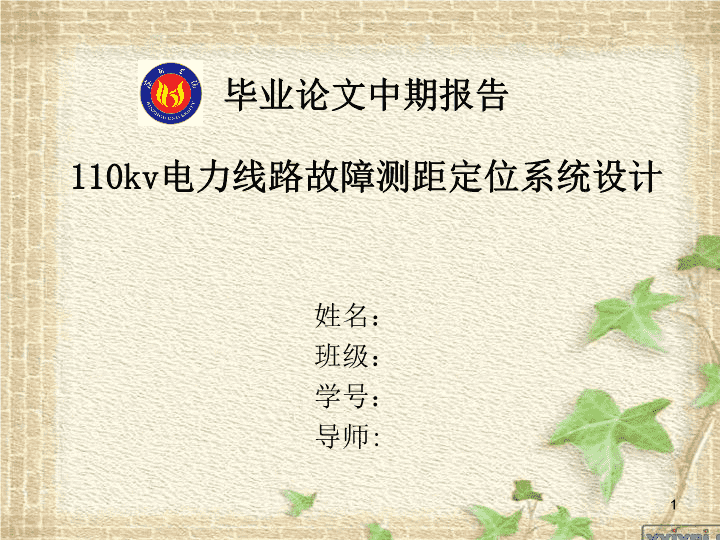

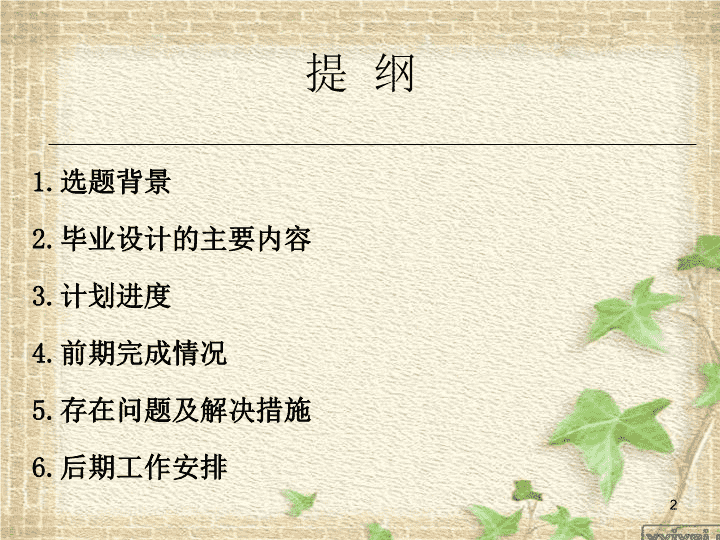

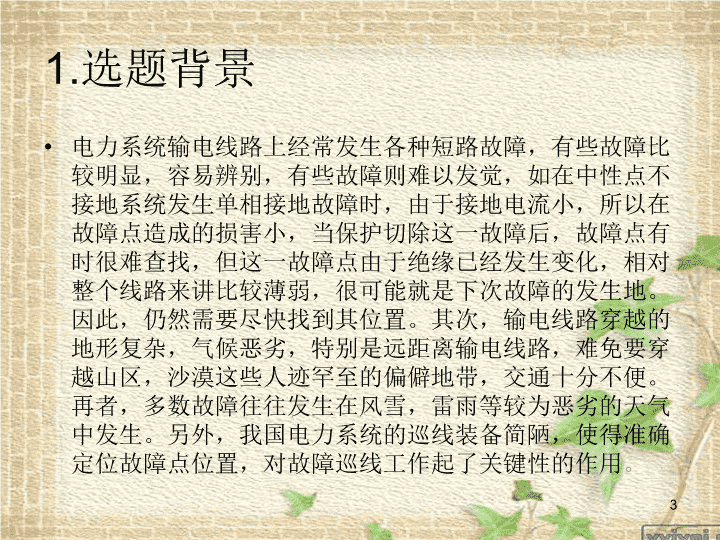

'毕业论文中期报告110kv电力线路故障测距定位系统设计姓名：班级：学号：导师:1 1.选题背景2.毕业设计的主要内容3.计划进度4.前期完成情况5.存在问题及解决措施6.后期工作安排提纲2 1.选题背景电力系统输电线路上经常发生各种短路故障，有些故障比较明显，容易辨别，有些故障则难以发觉，如在中性点不接地系统发生单相接地故障时，由于接地电流小，所以在故障点造成的损害小，当保护切除这一故障后，故障点有时很难查找，但这一故障点由于绝缘已经发生变化，相对整个线路来讲比较薄弱，很可能就是下次故障的发生地。因此，仍然需要尽快找到其位置。其次，输电线路穿越的地形复杂，气候恶劣，特别是远距离输电线路，难免要穿越山区，沙漠这些人迹罕至的偏僻地带，交通十分不便。再者，多数故障往往发生在风雪，雷雨等较为恶劣的天气中发生。另外，我国电力系统的巡线装备简陋，使得准确定位故障点位置，对故障巡线工作起了关键性的作用。3 2毕业设计的主要内容论文首先对现有的多种故障测距的方法进行了基本介绍和简单分析，结合各种测距方法的优缺点，选择使用双端电气量测距算法进行系统的设计。首先分析输电线路的各种等值电路模型以及它们的适用范围，因为分布参数电路适用于各种类型的输电线路计算，所以以分布参数等值电路为测距算法的分析模型。在输电线路发生故障时，电压、电流信号会产生严重的畸变，因此需要使用滤波算法对信号进行除噪。论文中分析了电力系统中广泛应用的几种滤波算法，最后简单设计了双端电气量故障测距系统的结构框图。4 单回线双端电气量测距原理双端电气量法需要测量故障时线路两端的电压、电流等电气量，结合其他系统参数列出方程，解方程即可得到故障距离。使用这种算法，原理上可以忽略过渡电阻给测量误差带来的影响，因为其所列的方程个数与未知数的个数相同。从所需电气量的不同，双端电气量法可以分为两端电流、一端电压法和两端电压电流法。5 （1）两端电流，一端电压法由上图得下列方程由于对端的电流可以测出，所以可以得到故障点的电流：上式可以改写为对上式两侧分别取虚部可以得出由上式可以看出测距结果x不受过渡电阻的影响，但是如果想要得到准确的短路电流，则和时间必须同步。6 （2）两端电压电流法两端电压电流法需要测量到线路两端的电压和电流，所以需要线路一端向另一端或者线路两端一起向控制中心传送故障后的电压和电流值。由图可以列出以下两个电压方程：将上式联立消去，整理后可以得出M点到故障点之间的距离：7 论文进度情况通过上网查找和书籍查阅毕业设计的相关资料，并在老师的指导下，完成论文总体方案的设计。本论文现在已完成了摘要、英文摘要、关键词、英文关键词、目录、前言以及论文的基本内容。8 存在的主要问题1.故障测距系统的设计尚未完善2.本次设计中数据处理比较繁琐，容易出现错误。3.论文的格式还比较混乱，整体还缺乏连贯性。9 后期工作及安排完成数据的处理，并进一步进行修改。完善故障测距系统框图的设计完成论文的撰写准备毕业答辩10 敬请各位老师批评指正11'
