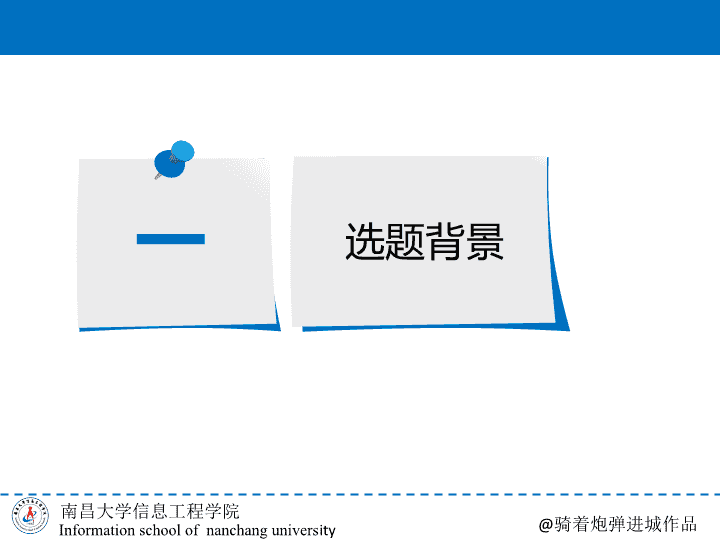

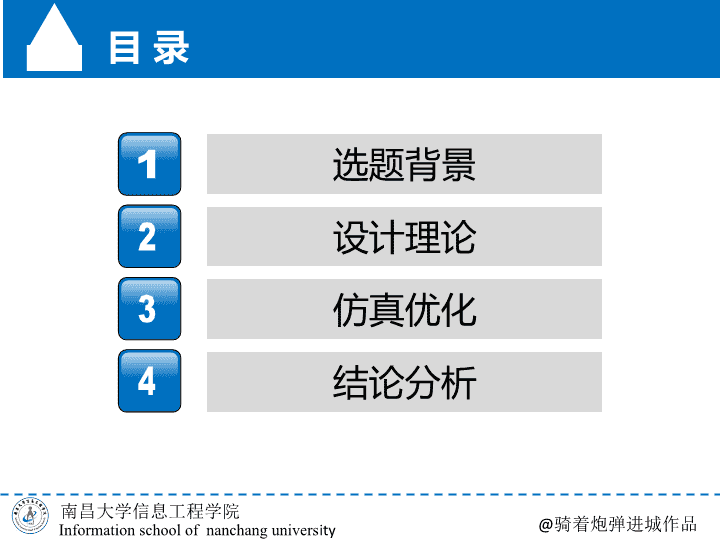

'答辩人：XX导师：XX副教授微带交指带通滤波器设计与仿真2013年6月8号2013届学士论文毕业答辩 目录1234选题背景设计理论仿真优化结论分析 选题背景一 选题一射频电路滤波器在高频条件下，杂散电容和杂散电感对电路的影响很大，要求射频电路有良好的滤波性能。无线通信主要依靠射频电路产生的高频交流变化电磁波来传输信号。背景---无线通信关键技术---射频电路关键部分 二设计理论 二设计理论给定的指标：参数的确定中心频率：2450MHz频率范围：2350~2550MHz带内衰减：<1dB带外衰减：当>2800MHz和<2100MHz时衰减大于30dB方法一、根据相关理论计算低通原型各参数具体数值。方法二、利用ADS软件的设计向导获得低通原型各参数具体的数值。低通原型各参数的具体值： 二设计理论带通原型电路分布参数示意图变换方法带通原型到分布参数的变换 三仿真与优化 三仿真与优化原理图 三仿真与优化原理图仿真结果原理图仿真结果中心频率偏低通带波纹＞0.5dB阻带衰减＜30dB计算时由于舍入处理造成出现偏差。原因分析优化方法利用ADS自带的优化工具进行优化。 三仿真与优化版图单位：mm 三仿真与优化版图仿真结果版图仿真结果中心频率小于2.45GHz通带波纹满足＜0.5dB阻带衰减满足＞30dB中心频率偏小根据相关理论可以知道微带线长度偏长，需要改短。原因分析优化方法通过实验发现优化时需要改变下一半微带线长度。 四结论分析 四结论分析1本设计基本满足了给定的指标，原理图和版图仿真都到达给定指标。不足之处是在低频段没有达到30dB的衰减。2由于实验室器材限制没有进行实物制作，没有进一步进行验证本次设计的合理性。3利用ADS软件来设计与仿真可以大大加快了本次滤波器的设计效率。也证明了本方案的合理性。 谢谢观看！'
