APC整体机房技术培训PPT 54页

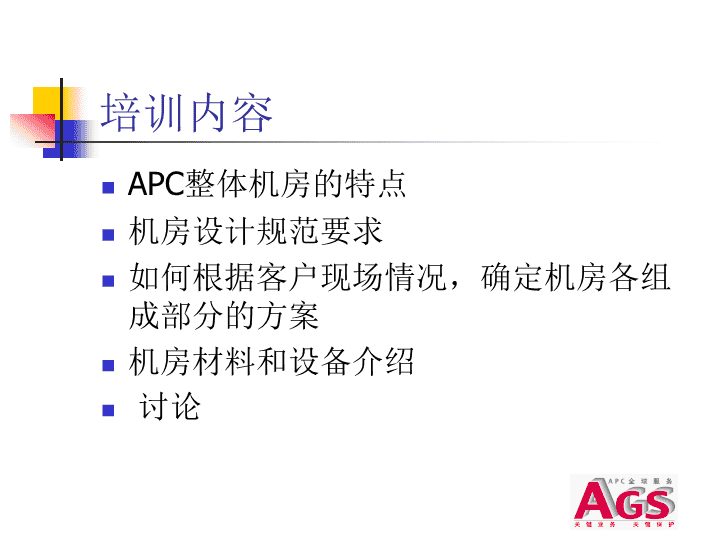

'APC整体机房技术培训APC全球服务部 培训内容APC整体机房的特点机房设计规范要求如何根据客户现场情况，确定机房各组成部分的方案机房材料和设备介绍讨论 APC“整体机房”解决方案标准化的流程，整体化的设计所生产的高可用机房环境 整体机房提供完整的项目服务规划创建实施维护功能区域规划项目概算项目总体管理设计建议整体机房方案设计-电力系统-机房装修-空调新风-消防报警-弱电控制工程设计、施工图设备、材料清单工程施工项目管理质量监督调试开通用户使用培训维护保养售后服务保外服务 机房市场竞争情况以机房设备为主，从事机房工程的公司梅兰-长城公司（梅兰UPS/Stulz空调）、海洛斯-捷通公司(Hiross空调）、力博特（UPS/空调）具有自己的机房场地设备国内专门从事机房工程的公司长城机房工程公司、科计通公司、四通机房公司、华东计算机、华东机房集团等以装修为主从事计算机综合布线的系统集成商不专业的服务质量和技术水准 APC整体机房的竞争优势具有APC特色的主要场地设备（UPS，空调）专业的机房场地系统专家，最科学的方案设计具有电力系统的专业服务队伍，设备安装一流以客户为中心的完善售后服务体系与代理、集成商的合作采用最新的材料和施工工艺 整体机房的设计思想提供安全可靠的机房场地环境，符合国家场地技术规范，为机房设备运行提供完整的保护机房装修达到简洁明快、舒适宜人选用装修材料要具备防火、防静电、防电磁干扰、吸音、不易变形的特点机房设计考虑未来发展需要的空间和容量 电子商务需要安全可靠的空间硬件保护数据保护InternetExplosion200019981999199719962005可用性对客户的相对价值机房与商务的可用性 机房工程依据的规范标准《电子计算机机房设计规范》（GB50174-93）《计算机机房场地技术要求》（GB/T2887-2000）《计算机机房活动地板的技术要求》（GB6650-86）《计算机站场地安全技术》（GB9361-88）《电子计算机机房施工及验收规范》（SJ/T3003-93）《低压配电设计规范》（GB50054-95）；《供配电系统设计规范》（GB50052-95）；《高层民用建筑设计防火规范》（GB50045-92）；中国工程建设标准化协会标准——建筑与建筑综合布线系统工程设计规范CECS72：95 机房设计流程确定设置计算机场址各室面积大小安全、卫生方面分析环境条件分析机房各室的确定确定地面构造确定隔断、顶棚确定空调设备供电容量电源容量热负荷计算确定电气设备确定施工技术方案设备材料准备确定委托施工施工竣工验收计算机安装调试投入运行 整体机房的组成模块建筑装修UPSUPS发电机空调新风配电盘消防系统弱电控制 整体机房的项目组成建筑装修电力供应空调新风消防系统弱电控制AGS项目服务 场地供电系统要求供电频率50Hz,电压为380V/220V三相五线或三相四线/单相三线制电源参数：A级B级C级稳态电压偏移范围,%-5~+5-10~+10-15~+10稳态频率偏移范围,Hz-0.2~+0.2-0.5~+0.5-1~+1电压波形畸变率,%5710允许断电持续时间,ms0~<44~<200200~1500 供配电系统设计要求机房内其它电力负荷不得由计算机主机电源和不间断电源系统供电。主机房内宜设置专用动力配电箱。电子计算机机房低压配电系统应采用频率50Hz、电压220/380VTN-S或TN-C-S系统。单相负荷应均匀地分配在三相线路上，并应使三相负荷不平衡度小于20%。电子计算机电源设备应靠近主机房设备。活动地板下部的电源线应尽可能远离计算机信号线,并避免并排敷设.当不能避免时，应采取相应的屏蔽措施。主机房内活动地板下部的低压配电线路宜采用铜芯屏蔽导线或铜芯屏蔽电缆。 机房配电原理图 动力柜系统图 UPS配电柜 供、配电系统APCUPS/电池配电设备电力布线接地照明 APCUPS电源保护系统Symmetra电源阵列系列世界第一台企业级多服务器数据中心的电源阵列灵活的扩展性可靠的容错性简便的管理性轻松的维护性99.999%的高可用性 APCUPS电源保护系统SilconDP300E系列多个服务器、大型主机及关键商业应用的供电系统Delta变换技术，高达97%的满载运行效率输入功率因数自动校正到1，无须外加相位补偿器最多9台并机，方便扩容先进电池管理特性，延长电池使用寿命支持网络电源管理方案 配电柜电压表、电流表ATS自动转换开关动力开关防雷防浪涌装置UPS输入输出开关分电开关 照明机房距地面0.8m处，照度不应低于300Lx,基本工作间不低于200Lx.事故照明不低于5Lx.50-300平米以上机房，300Lx照度需要18W-24W/m2的荧光灯照明功率机房的窗户，保温和净化原因需封堵，依靠人工采光防止眩光普通照明–亚光铝隔栅灯事故照明–筒灯 机房接地计算机系统的直流地计算机逻辑参考地,要求<1欧姆计算机系统的交流工作地计算机本身使用的交流工作地，不大于4欧姆其它电力系统的交流工作地供电运行需要的交流工作地，不大于4欧姆安全保护地电子设备金属外壳接地，不大于4欧姆防雷保护地不大于10欧姆 整体机房的项目组成建筑装修电力供应空调新风消防系统弱电控制AGS项目服务 温、湿度及空气含尘浓度项目A级B级夏季冬季温度23±2℃20±218-28℃相对湿度45%-65%40%-70%温度变化率<5℃/h并不得结露<10℃/h并不得结露级别主机房内的空气含尘浓度，每升空气中大于或等于0.5μm的尘粒数，应少于18,000粒。 机房空调系统设计高可靠的设备运行环境，包括温度、湿度、洁净度。机房专用精密空调系统精确控制温度、湿度高冷量负荷，送回风方式灵活可靠性高、全年制冷运行节省能源新风系统补充新风净化过滤 机房空调系统室外新风计算机和网络设备机房专用精密空调过滤段降温除湿风机段地板 空调系统主机房和基本工作间，均应设置空气调节系统。当主机房和其它房间的空调参数不同时，宜分别设置空调系统。 气流组织对设备布置密度大、设备发热量大的主机房宜采用活动地板下送上回方式。采用活动地板下送风时，出口风速不应大于3m/s，送风气流不应直对工作人员。气流组织下送上回上送上回（或侧回）侧送侧回送风口1.带可调多叶阀的格栅风口2.条形风口（带有条形风口的活动地板）3.孔板1.带可调多叶阀的格栅风口2.条形风口3.孔板4.百叶风口5.格栅风口1.百叶风口2.格栅风口回风口1.格栅风口2.百叶风口3.网板风口4.其它风口送风温差4-6℃送风温度应高于室内空气露点温度4-6℃6-8℃ AirFlow精密空调精品空调佼佼者精确的温度和湿度控制垂直对流风冷式送风方式灵活先进的标准化模块结构结构设计新颖紧凑，尤其设备分室安装，便于操作维护板前维护，可靠墙安装电气系统保护完整V型蒸发器热交换效率高 AirFlow空调特点V型蒸发器，热交换效率高新颖的风机和传动装置，自动调整皮带紧张力，防止丢转；效率高，噪音低室外冷凝器轻型结构，安装方便；随温度和冷凝压力自动调速涡旋式压缩机，效能提高10%，重量减轻40% 新风系统空调系统的新风量应取下列三种中的最大值：一、室内总送风量的5%；二、按工作人员每人40m3/h；三、维持室内正压所需风量。新风系统具有亚高效过滤器，0.5μm尘埃过滤效果98%以上新风机包括窗式、柜式、管道式 整体机房的项目组成建筑装修电力供应空调新风消防系统弱电控制AGS项目服务 建筑一般规定电子计算机机房的建筑平面和空间布局应具有适当的灵活性，主机房的主体结构宜采用大开间大跨度的柱网，内隔墙宜具有一定的可变性。主机房净高，应按机柜高度和通风要求确定。宜为2.4～3.0m。电子计算机机房的楼板荷载A级：≥500kg/m3B级：≥300kg/m3 建筑装修主机房和辅助工作间的功能区域划分机房的密闭和保温机房活动地板（布线、空调送风）机房内墙、柱面装修机房隔断室内吊顶装修（空调管道、照明灯具和走线、消防报警、保温、防尘、空调回风）机房门窗 机房位置选择电子计算机机房在多层建筑或高层建筑物内宜设于第二、三层。电子计算机机房位置选择应符合下列要求：一、水源充足、电子比较稳定可靠，交通通讯方便，自然环境清洁；二、远离产生粉尘、油烟、有害气体以及生产或贮存具有腐蚀性、易燃、易爆物品的工厂、仓库、堆场等；三、远离强振源和强噪声源；四、避开强电磁场干扰。当无法避开强电磁场干扰或为保障计算机系统信息安全，可采取有效的电磁屏蔽措施。 计算机机房组成机房组成一般宜由主机房、基本工作间、第一类辅助房间、第二类辅助房间等组成。在计算机设备外形尺寸不完全掌握的情况下，机房的使用面积应符合下列规定：1.当计算机系统设备已选型时，可按下式计算：A=K∑S（2.2.2-1）K--系数，取值为5～7；S--计算机系统及辅助设备的投影面积（m2）。2.当计算机系统的设备尚未选型时，可按下式计算：A=KN（2.2.2-1）式中K--单台设备占用面积，可取4.5～5.5（m2v/台）；三、上机准备室、外来用户工作室、硬件及软件人员办公室等可按每人3.5m2～4m2计算。 噪声、电磁干扰、振动及静电主机房内的噪声，在计算机系统停机条件下，在主操作员位置测量应小于68dB（A）。主机房内无线电干扰场强，在频率为0.15～1,000MHz时，不应大于126dB。主机房内磁场干扰环境场强不应大于800A/m。在计算机系统停机条件下主机房地板表面垂直及水平向的振动加速度值，不应大于500mm/s2。主机房地面及工作台面的静电泄漏电阻，应符合现行国家标准《计算机机房用活动地板技术条件》的规定。主机房内绝缘体的静电电位不应大于1kV。 建筑一般规定–续电子计算机机房主体结构应具有耐久、抗震、防火、防止不均匀沉陷等性能。变形缝和伸缩缝不应穿过主机房。主机房中各类管线宜暗敷，当管线需穿楼层时，宜设计技术竖井。室内顶棚上安装的灯具、风口、火灾探测器及喷嘴等应协调布置,并应满足各专业的技术要求。电子计算机机房围护结构的构造和材料应满足保温、隔热、防火等要求。电子计算机机房各门的尺寸均应保证设备运输方面。 防火和疏散当电子计算机机房与其它建筑物合建时，应单独设防火分区。电子计算机机房的安全出口，不应少于两个，并宜设于机房的两端。门应向疏散方向开启，走廊、楼梯间应畅通并有明显的疏散指示标志。主机房、基本工作间及第一类辅助房间的装饰材料应选用非燃烧材料或难燃烧材料。 室内装饰主机房室内装饰应选用气密性好、不起尘、易清洁，并在温、湿度变化作用下变形小的材料，墙壁和顶棚表面应平整，并应避免眩光。应铺设活动地板。敷设高度应按实际需要确定，宜为200～350mm。地面材料应平整、耐磨。当活动地板下的空间为静压箱时，四壁及地面均应选用不起尘、不易积灰、易于清洁的饰面材料。吊顶宜选用不起尘的吸声材料，如吊顶以上及作为敷设管线用时，其四壁应抹灰，楼板底面应清理干净；当吊顶以上空间为静压箱时，并刷不易脱落的涂料，其管道的饰面，亦应选用不起尘的材料。 抗静电活动地板功能：布线、送风静压箱分类：钢质地板、复合地板、铝合金地板结构：板基、抗静电贴面、导电胶条、镀锌铁皮、支架异型地板：风口地板、走线地板、电源插座安装地板 整体机房的项目组成建筑装修电力供应空调新风消防系统弱电控制AGS项目服务 凡设置二氧化碳或卤代烷固定灭火系统及火灾探测器的电子计算机机房，其吊顶的上、下及活动地板下，均应设置探测器和喷嘴。主机房宜采用感烟探测器。当设有固定灭火系统时，应采用感烟、感温两种探测器的组合。当主机房内设置空调设备时，应受主机房内电源切断开关的控制。机房内的电源切断开关应靠近工作人员的操作位置或主要出入口。消防设施 消防系统国家消防工程技术研究中心合作火灾自动报警系统和自动灭火设施火灾报警电源应急开关自动灭火与系统联动机房材料的阻燃能力气体灭火，不损害电子器件全方位报警，分区灭火 自动报警系统 气体灭火剂二氧化碳–无污染，但复杂，造价高，效率低卤代烷（1211，1301）污染，淘汰产品七氟丙烷（FM200)性能好，造价高烟络尽进口产品汽溶胶国产，有微小颗粒，尚未广泛应用 整体机房的项目组成建筑装修电力供应空调新风消防系统弱电控制AGS项目服务 门禁系统打印机（可选）计算机（管理软件）8门控制器乱序键盘读卡器门锁门磁出门按钮报警/按钮模块2门控制器 保安监控系统 设备监控系统 设备监控系统结构图 商务流程销售流程现场勘查项目跟踪方案的提供 讨论'
