会议系统培训PPT.pptx 43页

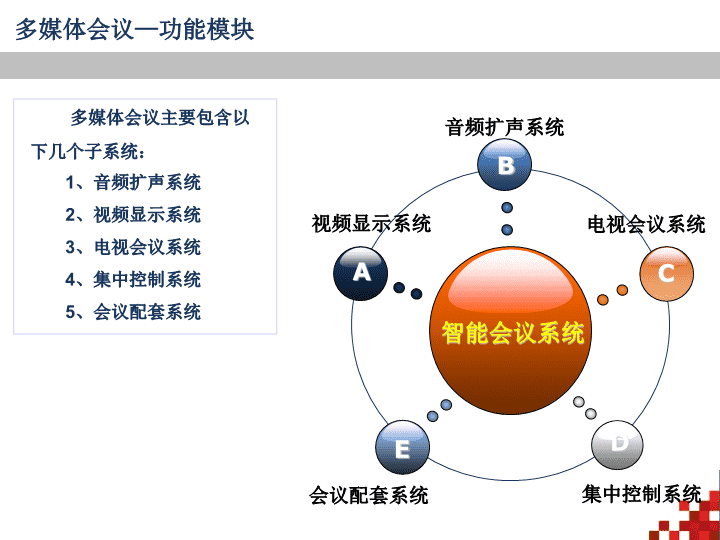

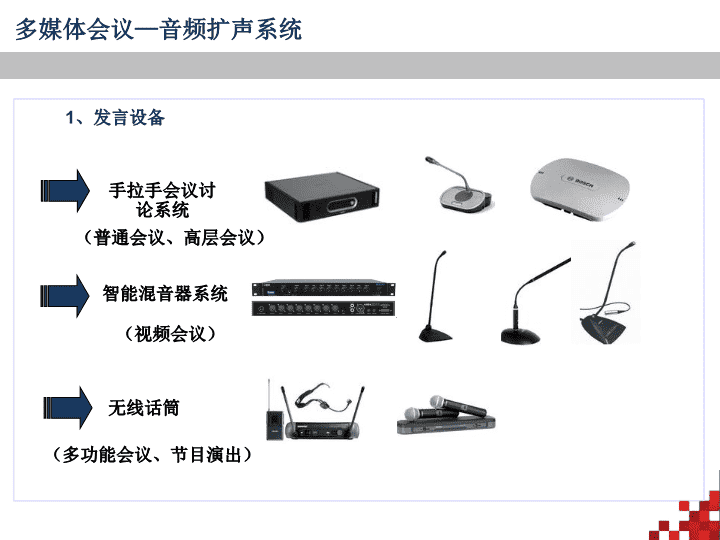

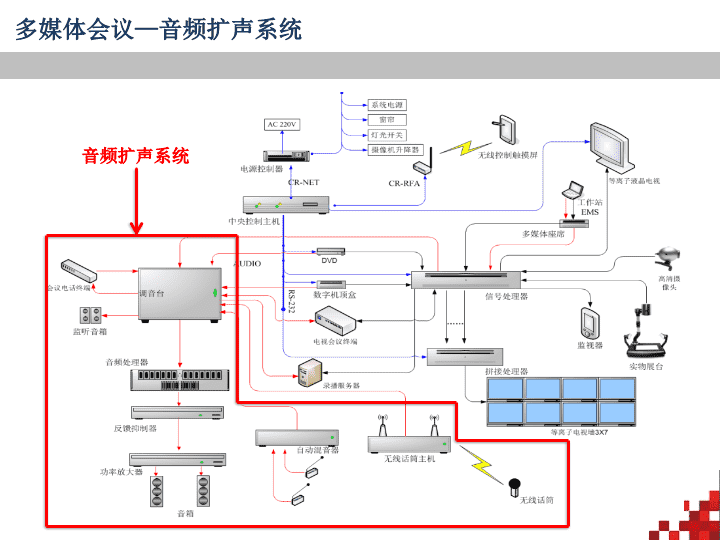

'多媒体会议—功能模块多媒体会议主要包含以下几个子系统：1、音频扩声系统2、视频显示系统3、电视会议系统4、集中控制系统5、会议配套系统智能会议系统BECDA视频显示系统音频扩声系统电视会议系统会议配套系统集中控制系统 多媒体会议—音频扩声系统音频扩声系统 多媒体会议—音频扩声系统1、发言设备手拉手会议讨论系统智能混音器系统无线话筒（普通会议、高层会议）（视频会议）（多功能会议、节目演出） 多媒体会议—音频扩声系统手拉手会议讨论系统手拉手会议系统可实现讨论、表决、同声传译、内部童话、身份识别、摄像跟踪等多种功能多用于管理功能较强的会议。智能混音会议系统智能混音会议系统可实现讨论、同声传译、摄像跟踪、反馈抑制等多种功能，多用于自由讨论、学术报告、视频会议等多种会议场合。 多媒体会议—音频扩声系统1、扩声设备按频率分类全频音箱80Hz-20kHz高频音箱1kHz-19kHz低频音箱150Hz以下按安装分类壁挂音箱吸顶音箱阵列音箱 多媒体会议—音频扩声系统音响的布置扩声方式优点集中式扬声器的布阵近似于点声源，声像位置较准确，声音清晰度好。且自然；相位差小；扬声器的指向性较宽；管线短，施工较容易；安装、检验、维修方便；功放用定阻传输，频带宽，音质好。分散式需求的声功率小，声音不易外溢，对外界干扰小；易使声压级分布均匀；吊装点的负荷小；扬声器的吊挂和调试、维修方便；观众席内没有声音死区；容易防止啸叫现象的发生，回声容易控制。混合式如果设计得当，混合式能够充分发挥集中式和分散式的优点，避开它们的缺点。这是一种非常灵活的扩声方式。通常大部分区域的声音清晰度较好；声压级分布较均匀，没有低声压级的区域；有的区域会同时听到主、辅扬声器两方向来的声音，需要进行调试，防止二重声的出现等。 多媒体会议—音频扩声系统音箱的布置集中式分散式 多媒体会议—音频扩声系统声压级标准音频扩声系统按照中华人民共和国广电部标准——厅堂扩声系统设计规范GB50371-2006中对扩声系统声学特性指标进行了定义。根据应用场景分为：多用途扩声系统、会议类扩声系统多用途扩声系统声学指标分为两级：一级标准最大声压级：≥103dB，二级标准最大声压级：≥98dB。会议类扩声系统声学指标分为两级：一级标准最大声压级：≥98dB，二级标准最大声压级：≥95dB。 多媒体会议—音频扩声系统声压级计算1）施加给音箱的功率(W)和声压级(dB)之间的换算公式：Lp=10lgW式中：Lp----为声压级；W----为声功率；由上式可推出，当功率为2W时Lp=10lg2=3dB,4W时Lp=10lg4=6dB,---------这样我们就可以得出一条定律：施加给音箱的功率每增加一倍，声压级增加3dB。2）声音在室内，温度为20℃时距音源一定距离时衰减量公式：L=20lgD式中：L----衰减量（dB）D----离音源正面距离（M）由上式可推出，距音源1M处衰减量为L=20lg1=20*0=0dB,2M上衰减量为L=20lg2=20*0.3=6dB，4M衰减量为L=20lg4=20*0.6=12dB。这样我们就可以得出一条定律：在室内环境，温度为20℃时距离每增加1倍，声压级衰减6个dB。 多媒体会议—音频扩声系统声压级计算3）音箱发出的声音到达某点的声压级数值=音箱灵敏度+10lg（此时音箱的输入功率）-20lg（听音位置到音箱的距离）。举例：已知音箱灵敏度为93dB，输入功率为100W，问分别计算出理想状态下距此正面10m,15m,20m及100m的电大声压级。答：10m的SPL=音箱灵敏度+10lg（此时音箱的输入功率）-20lg（听音位置到音箱的距离）。10M，SPL=93+10lg100-20lg10=93+20-20=93dB，同理可算出15m处SPL=89dB，20m处SPL=87dB，100m处SPL=73dB。 多媒体会议—音频扩声系统1、扩声设备功放对报告厅、会议厅等以语言扩声为主的厅堂，放大器功率需要大于音箱功率的1.0～1.2倍。这祥可使音箱失真最小，保真度最好。对多功能厅等以音乐和语言扩声为主的厅堂，放大器功率需要大于音箱功率的1.5～2.0倍。这样可使音箱的音量允沛，节奏强劲，功率得到充分发挥。对于音乐厅、舞厅等音响效果扩声为主的厅堂，放大器功率需要大于音箱功率的2.0倍。这样可使音箱的音量允沛，节奏强劲，功率得到充分发挥。 多媒体会议—音频扩声系统1、扩声设备调音台周边设备均衡器压限器延时器激励器反馈抑制器电子分频器 多媒体会议—音频扩声系统1、扩声设备数字音频媒体矩阵/数字音频处理器 视频显示系统多媒体会议—视频显示系统 多媒体会议—视频显示系统分辨率 多媒体会议—视频显示系统分辨率 多媒体会议—视频显示系统分辨率 多媒体会议—视频显示系统1、视频源设备摄像机480P,720P,1080P其他视频源 多媒体会议—视频显示系统2、显示设备投影机电视机、监视器LED显示屏大屏拼接投影融合DLP拼接液晶拼接等离子拼接 多媒体会议—视频显示系统2、显示设备投影机按显示芯片分类：CRT、LCD、LCOS、DLP按芯片件数分类：单片式、三片式按投影通光量分类：500~2500lm（家用投影机）、2600~3600lm（商用投影机）、3700~5000lm（教育投影机）、5100~7000lm（工程投影机）、7100lm以上（影院放映机） 多媒体会议—视频显示系统1、显示设备大屏拼接屏幕类型比例分辨率对角线（英寸）尺寸（mm）DLP背投4:031400×10501024×768501016×762601220×915671360×1020801620×1215841707×128016:091920×1080601328×747701500×872PDP等离子16:09853×48042923×5201365×768601322×745液晶屏16:091920×1080461024×579551216×686 多媒体会议—视频显示系统大屏显示比较技术类型优点缺点目前应用领域DLP背投显示图像高分辨率、亮度均匀。拼接缝隙≤0.5mm。体积大，造价高，灯泡使用寿命较短，维护成本高。DLP背投大屏幕拼接显示在调度中心、运营中心应用最为广泛。LCD拼接具有分辨率高、高对比度、高色彩饱和度、不易灼伤。物理拼缝一般在≤5.3mm，无法实现无缝拼接。LCD液晶屏幕商用主要应用于监控中心、商业场所等场所。等离子具有体积小、颜色鲜艳、高亮度、高对比度一级亮度均匀、色彩均匀等特点。无相应速度慢、拖尾缺点，视角较宽，抗强光效果好。容易灼伤，造价较高，有物理拼接缝隙≤3mm。等离子大屏幕拼接显示商用主要应用于显示要求高的会议中心、展示中心的场所。 多媒体会议—视频显示系统2、视频切换设备VGA信号AV信号S-Video信号色差信号DVI信号HDMI信号DP信号SDI信号 多媒体会议—视频显示系统2、视频信号格式标清高清模拟数字AVS-VideoVGAHDMIDVIDPHD-SDI分量RGBHV 多媒体会议—视频显示系统3、视频切换设备Output切换器SwitcherInput1Input2InputNOutputOutputOutputN分配器DividerInputOutput1矩阵MatrixInput1Output2Input2InputNOutputM视频切换器视频分配器视频切换矩阵器在多路输入、多路输出的情况下，每一路输出都可与不同的输入信号“短接”，每路输出只能接通某一路输入，但某一路输入都可同时接通不同的输出。 电视会议系统多媒体会议—电视会议系统 多媒体会议—电视会议系统视频信号输入计算机信号输入视频信号输出计算机信号输出音频信号输入音频信号输出视频会议终端 多媒体会议—电视会议系统 集中控制系统多媒体会议—集中控制系统 串口可以控制的设备：1.矩阵2.摄像机3.投影机4.音量控制器5.电源控制箱6.灯光控制器7.大屏拼接屏8.会议主机9.音频数字处理器10.交互式升降屏11.大屏拼接处理器12.视频终端多媒体会议—集中控制系统 红外可以控制的主要设备：1.DVD2.电视机3.空调4.视频终端5.硬盘录像机多媒体会议—集中控制系统 继电器可以控制的主要设备：1.升降架2.伸缩器3.窗帘4.电动会标5.电源时序器6.电视翻转器多媒体会议—集中控制系统 多媒体会议—会议配套系统多媒体会议—会议配套系统1、会议配套设备会议电子桌牌会议电话终端舞台、会议灯光会议录播 多媒体会议—会议配套系统实物展台互动触摸一体机 多媒体会议—会议室典型案例名称用途会议扩声视频显示舞台灯光电视会议中央控制投影机平板电视大屏幕墙摄像跟踪会议录播互动白板部门会议室普通会议、技术讨论√领导会议室高层会议、决策会议、党组会议√√√√√视频会议室视频会议、学术交流、工作报告√√√√√√√报告厅、多功能厅学术交流、年终大会、职工大会、节日庆典√√√√√√√√ 部门会议室（一）会议室类型 部门会议室（一）会议室类型 领导会议室（一）会议室类型 领导会议室（一）会议室类型吸顶音箱 视频会议室（一）会议室类型 视频会议室（一）会议室类型超低频音箱主音箱吸顶音箱 报告厅、多功能厅（一）会议室类型 报告厅、多功能厅（一）会议室类型返听音箱超低频音箱全频音箱'
