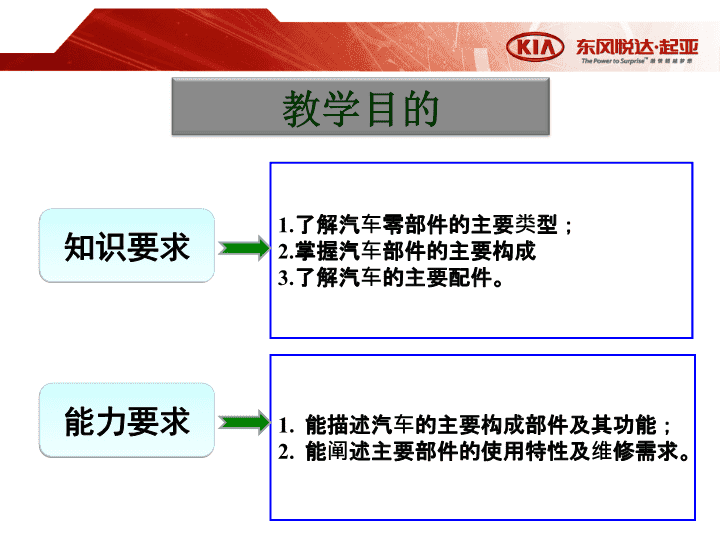

'汽车的基本构造 东风悦达起亚汽车有限公司是由东风汽车公司、江苏悦达投资股份有限公司、韩国起亚自动车株式会社按25%：25%：50%的股份结构共同组建的中外合资轿车制造企业。 教学目的知识要求能力要求1.了解汽车零部件的主要类型；2.掌握汽车部件的主要构成3.了解汽车的主要配件。能描述汽车的主要构成部件及其功能；能阐述主要部件的使用特性及维修需求。 汽车零部件产品知识第一节汽车构造的相关知识第二节主要汽车零部件第三节汽车配件的类型及编号规则 第一节汽车构造的相关知识一、发动机二、底盘三、车身四、电器设备 第一节汽车构造的相关知识一、发动机1.发动机总体结构2.四冲程发动机的工作原理 第一节汽车构造的相关知识1.发动机总体结构两大机构五大系统配气机构曲柄连杆机构供给系统点火系统润滑系统冷却系统起动系统 第一节汽车构造的相关知识2.四冲程发动机的工作原理1）进气形成2）压缩行程3）做功行程4）排气行程 第一节汽车构造的相关知识二、底盘底盘的作用是支撑全车负荷，接受发动机的动力，使汽车产生运动，并保证汽车按照驾驶员的操纵正常行驶。传动系行驶系转向系制动系底盘 第一节汽车构造的相关知识三、车身车身的作用：驾驶员的工作场所，也是容纳乘客和货物的场所。车身应给驾驶员提供良好的操作条件，给乘客提供舒适的乘坐条件，使他们能够抵御汽车行驶时的振动、噪声、废气的侵袭以及外界恶劣的影响，并保证完好无损地运载货物且装卸方便。车身结构和设备还应该保证行车安全和减轻事故后果。汽车车身的构成：对于轿车而言，一般由车身（白车身）、车身外装件、内装件以及车身电气附件组成。对于货车和专用车而言，还包括货箱和其他专用设备。 第二节主要汽车零部件一、发动机主要配件二、底盘主要配件三、电气设备主要配件 第二节主要汽车零部件一、发动机主要配件 第二节主要汽车零部件一、发动机主要配件1.曲柄连杆机构主要配件 第二节主要汽车零部件一、发动机主要配件1.曲柄连杆机构主要配件曲柄连杆机构的主要配件有气缸体、气缸盖、气缸垫、气缸套、活塞、活塞销、活塞环、连杆、曲轴、连杆轴瓦及曲轴轴瓦、飞轮等。活塞、活塞环、活塞销都是发动机的易耗件，它们的供应单位为组。活塞环有三个气环和一个油环。这三种配件是发动机的主要易耗件，销量大、规格多，是常销必备品种。连杆螺栓、螺母及轴瓦为易损件，销量较大。曲轴轴瓦为易耗件。 第二节主要汽车零部件2．配气机构主要配件 第二节主要汽车零部件2．配气机构主要配件气门顶置式配气机构包括气门组和气门传动组两大部分。气门组包括进、排气门，进、排气门座，气门导管，气门弹簧；气门传动组包括定时齿轮、凸轮轴、挺柱、推杆、摇臂轴、摇臂等。 第二节主要汽车零部件2．配气机构主要配件气门是易耗件，其损坏现象为头部因工作热疲劳而烧蚀、凹陷，杆部磨损。排气门因工作环境恶劣，其耗量较进气门为大。气门导管还在气门杆与气缸或气缸盖之间起导热作用，属易耗配件，在发动机大修中常用新品置换。气门弹簧多为圆柱形螺旋弹簧，属易耗件。气门挺柱是易耗件。定时齿轮是易耗件，在发动机的维修作业中常被更换。 第二节主要汽车零部件3．汽油发动机燃料供给系主要配件它由汽油箱、汽油滤清器、汽油泵、输油管、空气滤清器、进排气歧管、进排气总管、消声器等组成。4．柴油发动机燃料供给系主要配件它一般由柴油箱、输油泵、柴油滤清器、喷油泵、喷油器及油管等组成。喷油器安装在气缸盖上，内有针阀及针阀体偶件，是一种易耗件。 第二节主要汽车零部件5．冷却系主要配件 第二节主要汽车零部件5．冷却系主要配件冷却系的主要零部件有散热器、节温器、百叶窗、冷却风扇、水泵、连接水管、补偿水桶等。散热器和节温器都是易耗件。水泵的压力及流量都有规定，它是易耗件。 第二节主要汽车零部件6．点火系主要配件 第二节主要汽车零部件6．点火系主要配件点火系主要配件有点火开关、点火线圈、分电器（断电器、配电器、电容器、点火提前调节装置等）、火花塞、电源（蓄电池和发电机）。火花塞为易损件。 第二节主要汽车零部件7．润滑系主要配件润滑系的主要零部件有机油泵、机油滤清器、机油冷却器、油底壳、集滤器。机油泵和机油滤清器是维修易损件。 第二节主要汽车零部件发动机常见易损件及更换周期 第二节主要汽车零部件二、底盘主要配件 第二节主要汽车零部件二、底盘主要配件 第二节主要汽车零部件二、底盘主要配件1．传动系主要配件主要由离合器、变速器、万向传动装置(万向节和传动轴)、驱动桥（主减速器、差速器、半轴、驱动桥壳)等部件组成。离合器中的从动盘和分离杠杆属易损件。变速器和差速器凸缘、凸缘叉、万向节滑动叉、传动轴凸缘叉、花键轴头是维修配件，单件供应。 第二节主要汽车零部件2．行驶系汽车的行驶系由车架、车桥、悬架和车轮组成。悬架的钢板弹簧的供应单位分为总成和零片。在通常情况下，可用更换零片的方法修复，故零片的耗量更多，特别是第一、二、三片最易断裂。钢板弹簧销和衬套及U型螺栓是易损件。转向桥中的主销和轴承是转向桥中的易损件。轮胎是易耗件。 第二节主要汽车零部件3.转向系转向系一般由转向操纵机构、转向器和转向传动机构三大部分组成。(1)转向操纵机构由转向盘、转向轴、转向柱管、衬套等组成。转向盘为易损零件。(2)转向器较多以总成的形式更换。(3)转向传动机构由转向摇臂、转向节主动臂、转向节臂、转向纵拉杆、转向横拉杆和右转向节等组成。主销、主销衬套、主销轴承、主销销钉及螺母、调整垫片消耗量较大。 第二节主要汽车零部件4．制动系制动装置由制动器和制动驱动机构组成。制动器因工作条件恶劣及使用频繁，故零件都是易耗件，尤以摩擦衬片消耗量最大。盘式制动器中的扇形摩擦衬块属易耗件。液压制动总泵由泵壳、活塞、皮碗、皮圈、总泵弹簧、控制阀、推杆等组成，它们都是易耗件。制动软管、制动油管或空气管是易耗件。制动操纵机构包括制动踏板、拉杆、操纵臂、传动杆、回位弹簧、踏板支架、踏板轴等，这些都是易损件。驻车制动器的操纵机构在购销活动中，用户以更换总成的为多。 第二节主要汽车零部件底盘常见易损件及更换周期 第二节主要汽车零部件三、车身 第二节主要汽车零部件四、电气设备主要配件1.蓄电池2.交流发电机3.电压调节器4.起动机5.点火系点火线圈是一种消耗较多的易损件。电容器、火花塞属易耗件。6.汽车灯具7.汽车仪表8.辅助电气设备：电喇叭、风窗挂水器、风窗洗涤器、暖风机、除霜器和电子防盗装置等。9．汽车电线 第二节主要汽车零部件常用易损件的更换周期 第三节汽车配件的类型一、汽车零部件二、汽车标准件三、汽车材料 第三节汽车配件的类型一、汽车零部件（1）零件。零件是汽车的基本制造单元，它是一个不可再拆卸的整体。根据零件本身的性能，又可分为汽车专用零件、汽车通用标准件及通用标准件三类。（2）合件。合件是指两个以上的零件装成一体，起着单一零件的作用。带盖的连杆、成对的轴瓦、带气阀导管的缸盖等.（3）组合件。组合件由几个零件或合件装成一体，但不能单独发挥某种功能。如离合器压板及盖。（4）总成件。总成件由若干零件、合件、组合件装成一体，能单独发挥某一机构的功能。（5）车身覆盖件 第三节汽车配件的类型2.汽车标准件按国家标准设计制造的(即对同一种零件，统一其形状、尺寸、公差、技术要求等)，能通用在各种仪器、设备上并具有互换性的零件称为标准件，如螺栓、垫圈、键、销等。适用于汽车行业的标准件，称为汽车标准件。 第三节汽车配件的类型3.汽车材料汽车材料大多是由非汽车行业生产而供汽车使用的产品，一般不编入各车型汽车配件目录，所以也将其称为汽车的横向产品。 第三节汽车配件的类型（1）常用润滑材料1）发动机机油。发动机机油是由基础油与不同作用的添加剂配置而成的。可分为单级油和多级油。2）齿轮油。齿轮油以精制润滑油为主，通过加入防腐蚀剂、抗氧化剂、防锈剂、消泡剂、抗磨剂等多种添加剂配置而成。齿轮油用于汽车机械变速器、驱动桥齿轮和传动机构。3）润滑脂。润滑脂是一种稠化了的润滑油，是将稠化剂分散于液体润滑剂中所形成的一种固体或半固体产品。润滑脂主要用于汽车轮毂轴承及底盘处的润滑。 第三节汽车配件的类型（2）常用油、液1）制动液。制动液用于液压制动系统和液压离合器操纵系统的能量传递。制动液要定期（1~2年）更换。2）防冻液。长效防冻液一般都具有防冻、防锈、防沸腾和防水垢等性能。长效防冻液的使用周期可达2年之久。3）自动变速器传动油。主要用于自动变速器，是性能要求最高的润滑油之一，它必须满足动力传递、液压控制、润滑、冷却等各方面的要求。4）汽车液压油。汽车液压油要求具有抗磨性、抗泡沫性、析气性和化学安定性等性能。 第三节汽车配件的类型（3）汽车油漆1）汽车用底漆。底漆是直接涂布在金属表面或金属转化层上的涂料，是全部漆膜的基础。具有良好的防腐性。2）汽车中间涂料。中间涂料是指介于底漆和面漆之间的涂料，包括二道底漆和腻子。3）汽车面漆。要求：色彩艳丽，光泽好，有较好的装饰性；硬度高，耐磨性好，耐晒性好；使用不易失光、变色、粉化、开裂。 秉承“挑战、精诚、和合、超越”的企业理念，东风悦达起亚全体员工将以顾客至上为宗旨，不断挖掘企业蓬勃的创造力，在“激情超越梦想”的品牌精神鼓舞下，向中国消费者奉献安全环保、超越期望的汽车产品以及完善的售后服务，为消费者创造更美好、更便捷的汽车生活。人性完善的服务体系，引领消费者迈向全新的汽车时代。“挑战、精诚、和合、超越” “挑战、精诚、和合、超越” 9、静夜四无邻，荒居旧业贫。。九月-21九月-21Tuesday,September28,202110、雨中黄叶树，灯下白头人。。21:51:3021:51:3021:519/28/20219:51:30PM11、以我独沈久，愧君相见频。。九月-2121:51:3021:51Sep-2128-Sep-2112、故人江海别，几度隔山川。。21:51:3021:51:3021:51Tuesday,September28,202113、乍见翻疑梦，相悲各问年。。九月-21九月-2121:51:3021:51:30September28,202114、他乡生白发，旧国见青山。。28九月20219:51:30下午21:51:30九月-2115、比不了得就不比，得不到的就不要。。。九月219:51下午九月-2121:51September28,202116、行动出成果，工作出财富。。2021/9/2821:51:3021:51:3028September202117、做前，能够环视四周；做时，你只能或者最好沿着以脚为起点的射线向前。。9:51:30下午9:51下午21:51:30九月-219、没有失败，只有暂时停止成功！。九月-21九月-21Tuesday,September28,202110、很多事情努力了未必有结果，但是不努力却什么改变也没有。。21:51:3021:51:3021:519/28/20219:51:30PM11、成功就是日复一日那一点点小小努力的积累。。九月-2121:51:3021:51Sep-2128-Sep-2112、世间成事，不求其绝对圆满，留一份不足，可得无限完美。。21:51:3021:51:3021:51Tuesday,September28,202113、不知香积寺，数里入云峰。。九月-21九月-2121:51:3021:51:30September28,202114、意志坚强的人能把世界放在手中像泥块一样任意揉捏。28九月20219:51:30下午21:51:30九月-2115、楚塞三湘接，荆门九派通。。。九月219:51下午九月-2121:51September28,202116、少年十五二十时，步行夺得胡马骑。。2021/9/2821:51:3021:51:3028September202117、空山新雨后，天气晚来秋。。9:51:30下午9:51下午21:51:30九月-219、杨柳散和风，青山澹吾虑。。九月-21九月-21Tuesday,September28,202110、阅读一切好书如同和过去最杰出的人谈话。21:51:3021:51:3021:519/28/20219:51:30PM11、越是没有本领的就越加自命不凡。九月-2121:51:3021:51Sep-2128-Sep-2112、越是无能的人，越喜欢挑剔别人的错儿。21:51:3021:51:3021:51Tuesday,September28,202113、知人者智，自知者明。胜人者有力，自胜者强。九月-21九月-2121:51:3021:51:30September28,202114、意志坚强的人能把世界放在手中像泥块一样任意揉捏。28九月20219:51:30下午21:51:30九月-2115、最具挑战性的挑战莫过于提升自我。。九月219:51下午九月-2121:51September28,202116、业余生活要有意义，不要越轨。2021/9/2821:51:3021:51:3028September202117、一个人即使已登上顶峰，也仍要自强不息。9:51:30下午9:51下午21:51:30九月-21MOMODAPOWERPOINTLoremipsumdolorsitamet,consecteturadipiscingelit.Fusceidurnablandit,eleifendnullaac,fringillapurus.Nullaiaculistemporfelisutcursus.感谢您的下载观看专家告诉'
