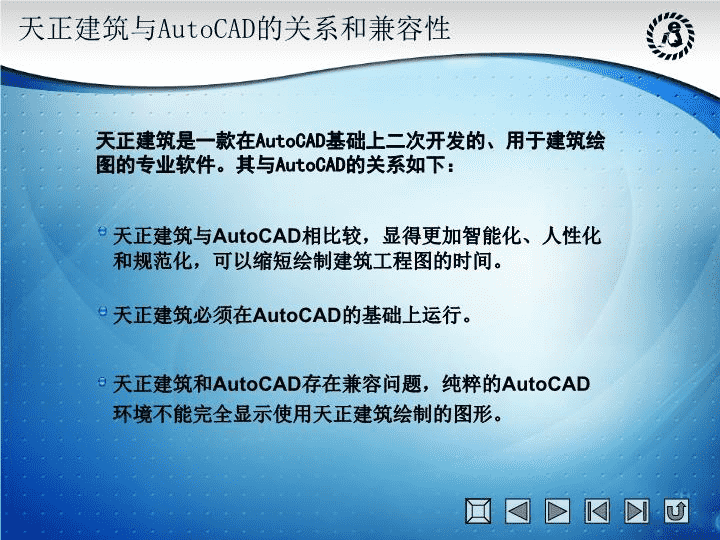

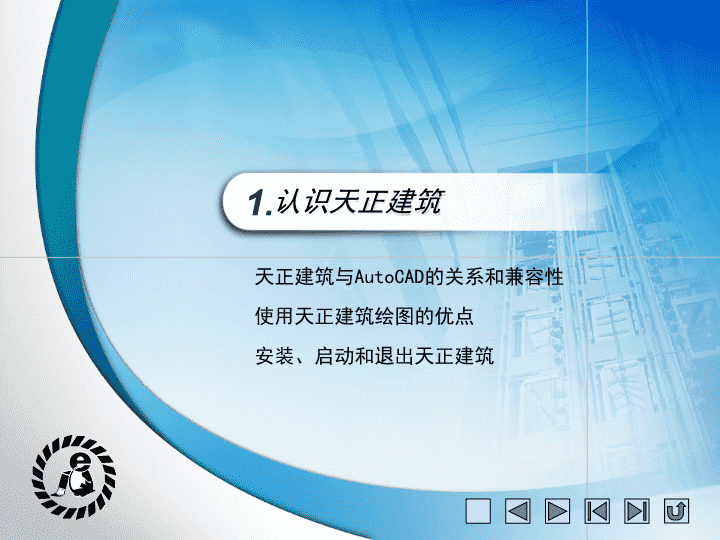

'天正CAD课件 认识天正建筑1.认识天正建筑1.天正建筑与AutoCAD的关系和兼容性使用天正建筑绘图的优点安装、启动和退出天正建筑 天正建筑的操作界面2.天正建筑的操作界面2.折叠式屏幕菜单常用和自定义工具栏文档标签状态栏工程管理工具 折叠式屏幕菜单天正建筑具有折叠式的菜单结构我们主要使用这些菜单项来绘制图形 常用和自定义工具栏常用工具栏中囊括了天正建筑绘图过程中经常使用的天正建筑命令以及对图层的快捷操作工具等 常用和自定义工具栏1：单击“自定义工具栏”中的“自定义”按钮，打开“天正自定义”对话框2：在“工具条”选项卡中，通过单击“加入”和“删除”按钮，可向“自定义工具栏”中添加和删除天正工具 文档标签天正建筑支持同时打开多个图形文件。为方便在几个图形文件之间切换，天正建筑提供了文档标签功能，单击某一标签即可将该标签中的图形切换为当前图形，如下图所示。 状态栏天正建筑在AutoCAD状态栏的基础上增加了比例设置下拉列表以及多个功能切换开关，如基线、填充、加粗和动态标注等，如下图所示。各项工具的功能如下。比例1：100：单击此按钮，可在弹出的下拉列表中设定新创建的对象采用的出图比例。基线：此按钮用于控制墙基线的显示和关闭。填充：此按钮用于控制墙和柱填充的显示和关闭。加粗：此按钮用于控制墙和柱加粗的显示和关闭。动态标注：此按钮用于控制移动和复制坐标或标高时，是否改变原值，并自动获取新值。 工程管理工具工程管理工具主要用于管理属于同一个工程下的所有图纸。选择“文件布图”>“工程管理”菜单，可打开“工程管理”面板。在该面板的“工程管理”下拉列表中可以执行新建工程管理等操作，如下图所示。“图纸”管理区“楼层”管理区 天正建筑中的AutoCAD知识3.天正建筑中的AutoCAD知识3.天正建筑用到很多AutoCAD基础知识，如基础绘图工具、精确定位点工具，以及视图的缩放和平移等。详细内容可查看本书正文中的讲述，或翻阅其他AutoCAD书籍。 天正建筑的软件设置4.天正建筑的软件设置4.热键与自定义热键视口控制软件初始化设置图层设置 热键与自定义热键除了AutoCAD定义的热键外，天正建筑补充了若干热键，以加快图形绘制，如下面表格所示。 热键与自定义热键1：选择“设置”>“自定义”菜单，打开“天正自定义”对话框2：切换到“快捷键”选项卡，然后在该选项卡中开启或定义用于激活天正命令的单一热键即可自定义热键 图层设置天正建筑为其专业的图形对象设置了默认的图层标准，用户在使用其提供的工具绘制建筑图形时，会自动创建相应的图层并将对象放置在该图层上。选择“设置”>“图层管理”菜单，打开“图层管理”对话框，从中可以看到天正建筑提供的图层标准在编辑区单击“图层名”、“颜色”和“备注”下的各个图层，可以对其进行更改 视口控制用户可在工作中设置多个视口。将光标移向当前视口的四个边界时，光标的形状将发生变化，此时，按住鼠标左键并拖动可创建新视口，如下图所示。 视口控制将光标移到视口边界或角点，当光标形状发生变化时，按住鼠标左键并拖动，可以更改视口的尺寸；将视口的某个方向上的两条边重合，即可将该视口删除，如下图所示。 软件初始化设置天正建筑为用户提供了初始设置功能，选择“设置”>“选项”菜单，将打开“选项”对话框，通过该对话框的“天正基本设定”和“天正加粗填充”选项卡可对图形进行初始设置，如下图所示。 典型实例5.典型实例5.通过前面的学习，读者对天正建筑已经基本了解，下面通过绘制一楼梯间标准层平面图来介绍使用天正建筑绘图的一般步骤。 典型实例－－绘制楼梯间标准层平面图首先绘制轴网，然后绘制墙体，并插入门窗，再插入楼梯，最后绘制折断线完成实例。具体操作步骤见视频1-1。 本章结束 '
