最新天正课件005楼梯与室外设施ppt课件PPT课件 34页

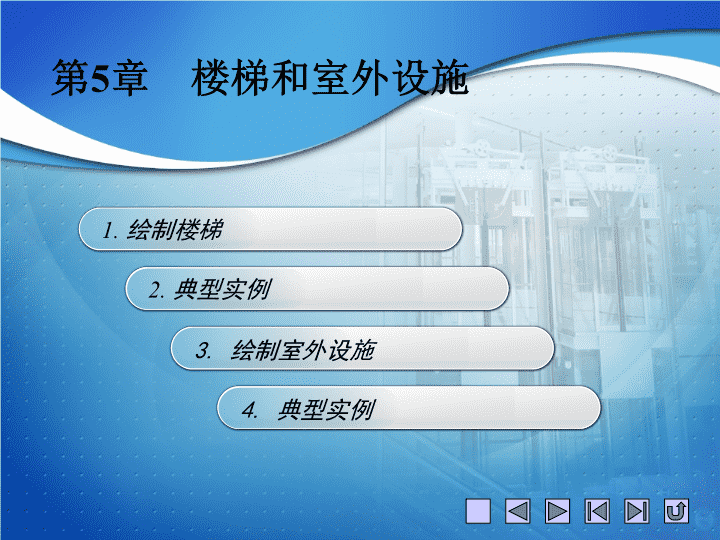

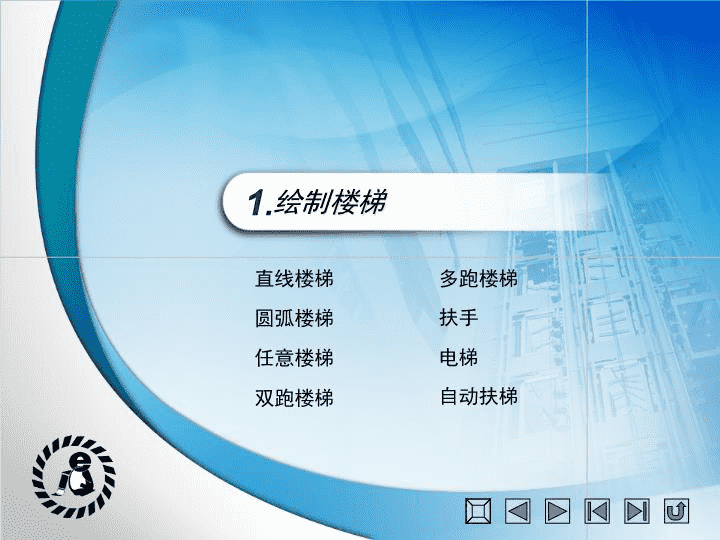

'天正课件005楼梯与室外设施ppt课件 1.绘制楼梯3.绘制室外设施4.典型实例2.典型实例第5章楼梯和室外设施 圆弧楼梯可使用“圆弧梯段”命令绘制圆弧楼梯。圆弧楼梯是沿圆弧行进的楼梯，也可与直线梯段组合创建复杂楼梯和坡道，如大堂的螺旋楼梯与入口的坡道。选择“楼梯其他”>“圆弧梯段”菜单，打开“圆弧梯段”对话框，通过此对话框设置圆弧梯段的参数，然后插入圆弧梯段即可（圆弧梯段的定位点是其圆心），如下图所示。三维效果 任意楼梯使用“任意梯段”命令可将预先绘制的直线或弧线作为梯段两侧的边线，从而绘制形状多变的楼梯。选择“楼梯其他”>“任意梯段”菜单，选择作为梯段左右两侧的边线后将打开“任意梯段”对话框，通过此对话框设置“梯段高度”和“踏步数目”等参数，即可完成任意形状梯段的绘制操作，如下图所示。三维效果 双跑楼梯使用“双跑楼梯”命令可绘制建筑中常见的双跑楼梯（即有两个跑道、一个休息平台和扶手等对象组成的折叠楼梯）。选择“楼梯其他”>“双跑楼梯”菜单，打开“矩形双跑梯段”对话框，通过此对话框设置双跑楼梯的参数，然后在图中指定其放置位置，即可完成双跑楼梯的绘制操作，如下图所示。 双跑楼梯三维效果在本书正文中，有双跑楼梯的详细绘制步骤，以及“矩形双跑楼梯”对话框的参数说明。 多跑楼梯使用“多跑楼梯”命令可创建多跑楼梯（即以梯段开始且以梯段结束、梯段和休息平台交替布置的不规则楼梯）。选择“楼梯其他”>“多跑楼梯”菜单，打开“多跑楼梯”对话框，通过此对话框设置多跑楼梯的参数，并选择绘制方法，然后在图中绘制多跑楼梯即可，如下图所示。在本书正文中，有多跑楼梯的详细绘制步骤，以及“多跑楼梯”对话框的参数说明。 扶手大多数楼梯段至少有一侧临空，为了保证使用安全，应在楼梯段的临空一侧设置栏杆或栏板，并在其上部设置供人们用手扶持的扶手。选择“楼梯其他”>“添加扶手”菜单，启动“添加扶手”命令，选择添加扶手的梯段，然后分别设置扶手的宽度、扶手顶面的高度和扶手距梯段边的距离，即可完成扶手的绘制，效果如下图所示。在天正建筑中，可以使用“添加扶手”命令为楼梯添加扶手；并可使用“连接扶手”命令将未连接的扶手连接在一起。三维效果平面效果 扶手选择“楼梯其他”>“连接扶手”菜单，启动“连接扶手”命令，选择要连接的两段扶手，即可将其连接，如下图所示。三维效果 电梯使用“电梯”命令可绘制由轿厢、平衡块和电梯门等组成的电梯。电梯需要放入井道中，并需要为电梯设计专用的机房，应根据电梯说明书设计井道和机房的细部构造。选择“楼梯其他”>“电梯”菜单，打开“电梯参数”对话框，通过此对话框设置电梯的类别及参数，然后在图中分别指定电梯、电梯门和平衡块的位置，即可完成电梯的绘制，如下图所示。在本书正文中，有电梯的详细绘制步骤。 自动扶梯使用“自动扶梯”命令可绘制用于向上或向下倾斜输送乘客的自动扶梯。选择“楼梯其他”>“自动扶梯”菜单，打开“自动扶梯参数”对话框，通过此对话框设置自动扶梯的参数，然后在图中指定自动扶梯的放置位置，即可完成自动扶梯的绘制，如下图所示。 典型实例2.典型实例2.本实例将使用前面学习的“绘制双跑楼梯”的方法，为第四章典型实例添加了门窗的标准层绘制楼梯。 典型实例－－为楼房标准层添加楼梯本例主要是对“矩形双跑梯段”对话框进行设置，如设置梯间宽度、休息平台宽度、楼层类型和上楼的方向等，从而为标准层添加楼梯。具体操作步骤见视频5-1。 绘制室外设施3.绘制室外设施3.阳台台阶坡道散水 阳台使用“阳台”命令可以预定样式直接绘制阳台或根据已有的轮廓线生成阳台。一层的阳台可以自动遮挡散水，阳台对象也可以被柱子局部遮挡。选择“楼梯其他”>“阳台”菜单，打开“绘制阳台”对话框，通过此对话框选择阳台的类型，并设置其参数，然后指定阳台的起点、终点等，即可完成阳台的绘制，如下图所示。三维效果在本书正文中，有阳台的详细绘制步骤。 阳台下面再介绍一下其他类型阳台的绘制方法，如下图所示。矩形三面阳台三维视图1：阳台起点2：阳台终点阴角阳台1：阳台起点2：阳台终点三维视图 阳台沿墙偏移绘制1：墙上一点2：墙上另一点3：邻接的墙三维视图任意绘制三维视图 阳台三维视图选择已有路径 台阶当建筑物室内外地坪存在高差时，可在建筑入口处设置台阶作为建筑室内外的过渡。使用“台阶”命令可以预定样式直接绘制台阶或根据已有的轮廓线生成台阶。台阶可以自动遮挡散水。选择“楼梯其他”>“台阶”菜单，打开“台阶”对话框，通过此对话框选择台阶的类型，并设置其参数，然后指定台阶的起点、终点等，即可完成台阶的绘制，如下图所示。在本书正文中，有台阶的详细绘制步骤。三维效果 台阶下面再介绍一下其他类型台阶的绘制方法，如下图所示。矩形三面台阶1：台阶第一点2：台阶第二点三维视图矩形阴角阳台2：台阶第二点1：台阶第一点三维视图 台阶三维视图圆弧台阶1：台阶第一点2：台阶第二点沿墙偏移绘制三维视图1：台阶第一点2：台阶第二点3：邻接的墙 台阶三维视图三维视图选择已有路径绘制任意绘制 坡道坡道的主要作用是为车辆和残疾人的通行提供便利。使用“坡道”命令可绘制单跑坡道（多跑、曲边与圆弧坡道由相应绘制楼梯命令中的“作为坡道”选项创建），坡道也可以遮挡散水。选择“楼梯其他”>“坡道”菜单，打开“坡道”对话框，通过此对话框设置坡道的参数，在图中指定坡道的放置位置，即可完成坡道的绘制，如下图所示。 散水散水是在房屋外墙的外侧，用不透水材料做出具有一定宽度，且向外倾斜的保护带，其作用是防止墙根处积水。使用“散水”命令可自动搜索外墙线绘制散水。选择“楼梯其他”>“散水”菜单，打开“散水”对话框，通过此对话框设置散水的参数，然后在图中窗选一建筑物的所有墙体，即可完成散水的绘制，如下图所示。三维效果平面效果 典型实例4.典型实例4.在本实例中，将使用前面学习的绘制室外设施的方法，绘制别墅的台阶、坡道和散水。 典型实例－－绘制别墅的台阶和散水本实例使用“台阶”命令绘制进入别墅的台阶，使用“坡道”命令绘制进入车库的通道，并使用“散水”命令为别墅添加散水，从而为别墅添加室外设施。具体操作步骤见视频5-2。 本章结束 '
