建筑总平面设计教学课件PPT 46页

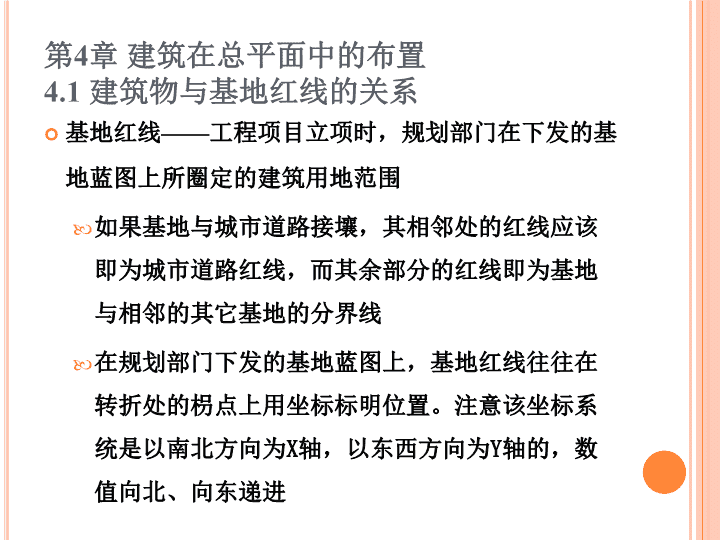

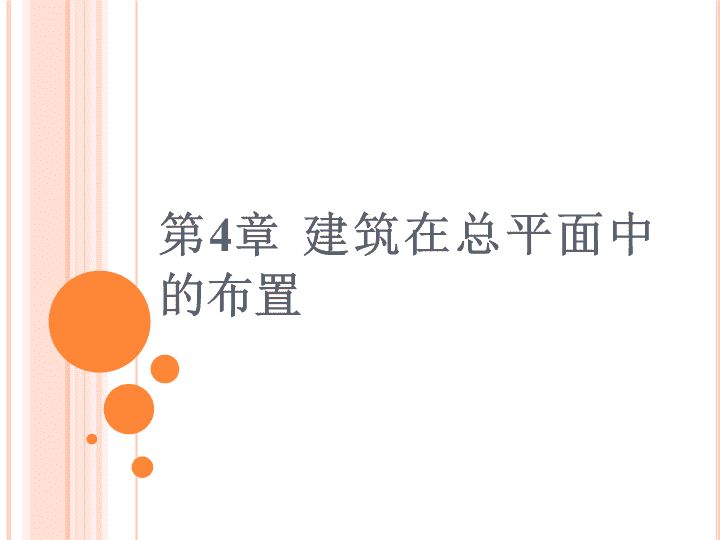

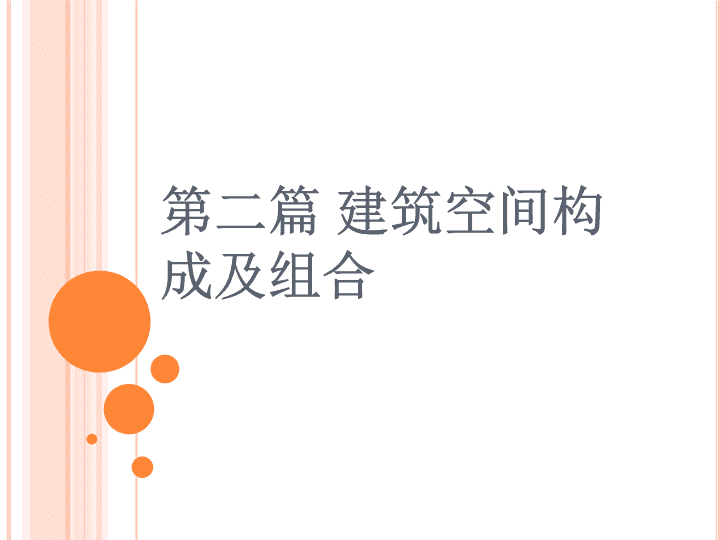

'第二篇建筑空间构成及组合 第4章建筑在总平面中的布置 第4章建筑在总平面中的布置4.1建筑物与基地红线的关系基地红线——工程项目立项时，规划部门在下发的基地蓝图上所圈定的建筑用地范围如果基地与城市道路接壤，其相邻处的红线应该即为城市道路红线，而其余部分的红线即为基地与相邻的其它基地的分界线在规划部门下发的基地蓝图上，基地红线往往在转折处的枴点上用坐标标明位置。注意该坐标系统是以南北方向为X轴，以东西方向为Y轴的，数值向北、向东递进 建筑物与基地红线之间存在着如下关系：1.建筑物应该根据城市规划的要求，将其基底范围，包括基础和除去与城市管线相连接的部分以外的埋地管线，都控制在红线的范围之内。如果城市规划主管部门对建筑物退界距离还有其他要求，也应一并遵守2.建筑物与相邻基地之间，应在边界红线范围以内留出防火通道或空地。除非建筑物前后都留有空地或道路，并符合消防规范的要求时，才能与相邻基地的建筑毗邻建造3.建筑物的高度不应影响相邻基地邻近的建筑物的最低日照要求4.建筑物的台阶、平台不得突出于城市道路红线之外。其上部的突出物也应在规范规定的高度以上和范围之内，才准许突出于城市道路红线之外5.紧接基地红线的建筑物，除非相邻地界为城市规划规定的永久性空地，否则不得朝向邻地开设门窗洞口，不得设阳台、挑檐，不得向邻地排泄雨水或废气 4.2建筑物与周边环境的关系建筑物与周边环境的关系：建造建筑物的过程，可以看作是物质和能量转移的过程。基地上旧有的一部分物质和能量被迁移或是发生了变化，新的部分添加了进来，这样就构成了新的室外空间关系和生态系统的交换关系 4.2.1建筑物与周边物质环境的关系表现在室外空间的组织是否舒适合理，建筑物的排列是否井然有序，有关的基本的安全性能是否能够得到保障，等等住宅区实例一(a)(b)住宅区实例二(a)(b)(c) 盛行风向与城市（小区）布局的关系7 坡地建筑实例 坡地建筑的原则依山就势减少土方量妥善解决好朝向、道路、排水及景观要求坡度较大时应注意滑坡和地震带来的影响 办公楼入口透视图 香港医学院建筑总体构成过程分析 基地分析景观分析基地大小地形分析入口分析礼堂、展厅等行政管理设施等入口广场 TGF 平面明确的功能分区是立面上形成垂直和水平线条之间的对比、材料质感的虚实对比的基础；基座以及以圆形楼梯筒为一端支撑的构架产生强烈的方向感，与道路取得良好关系新华社上海分社业务楼 影响建筑物间距的因素日照、通风等卫生条件建筑防火安全要求高层民用建筑主体部分与其他民用建筑之间的距离至少保证11m防止声音和视线干扰：两排教室长边相对时，间距不得小于25米，教室长边与运动场的间距也不得小于25米道路绿化所需间距地形利用、建筑空间处理 4.2.2建筑物与周边生态环境的关系供生产、生活的人工环境一定要纳入自然生态环境良性循环的系统。在设计的过程中，可以从建筑的光环境、风环境、卫生绿化条件、节能等方面来进行调控光环境最基本的衡量标准是建筑获得日照的状况和有效的日照时间风环境最基本的衡量标准是整个基地上建筑物的布置都应该有利于形成良好的气流，并且不要对周边的固有环境造成不良影响绿化条件除了在建筑总平面的安排中，应按要求留出足够的绿化面积外，还要为绿色植物的生长提供有利的环境 建筑物的日照间距计算公式为：L=H×ctgα×cosβ 日照间距的计算：L=H/tanh 利用楼梯上部的空间进行退台处理，可以减少因日照要求而设置的建筑行间距 某建筑群体布置示意 注重环境效果的居住小区规划布局 注重环境效果的居住小区规划布局 方案建模模拟、分析和评价局部改进建议方案符合要求反馈给建筑师体现规划要求和设计风格 日照分析通风分析夏季冬季日照特点夏季冬季风速分布特点综合日照和风速分布，分析小区布置的合理性小区物理环境分析的基本思路 （1）小区的规划布置：小区的开口、轴线走向和通道是否有利于小区内通风；小区内点式、行列式和围合式建筑的布局（间距控制和高度布置）是否影响相互间的通风和日照；（2）小区架空层的设置：首层不同的架空层设置（位置和开口大小）对小区内风环境的影响，从而分析合理的架空层方案；（3）小区内景观的布置：综合考虑夏冬两季主导风向下休闲娱乐场所和雕塑、园林和水体的风速分布和日照分布，使休闲娱乐场所尽量做到冬暖夏凉，而雕塑、植树尽量布置在无风或弱风区；小区环境的分析内容 冬季日照时间短，不宜布置成公共活动场所123冬季日照时间比较长，适合布置成公共活动场所冬季日照时间比较长，适合布置成公共活动场所半围合结构会影响院落内的日照质量大寒日日照分析 日照时间长，宜布置成园林、草坪或水体，降低热岛强度，休闲场所注意遮阳立面日照时间长，注意遮阳和通风213夏至日日照分析 12弱风区，不宜布置为休闲娱乐场所，但布置为游泳池是合理的风速活跃区，可以布置为休闲娱乐场，结合夏季日照，建议布置凉亭或廊桥规划路形成风道，可以引导风的流动联排的开口形成风口，可以引导风流向建筑物背风区夏季小区风速场分析 2弱风区，布置为休闲娱乐场所是合理的，冬季户外活动不会有吹冷风的感觉弱风区，联排建筑起到风墙的作用，冬季不会有吹冷风的感觉冬季小区风速场分析 箭头代表风向颜色代表风速大小夏季小区风速场分析游泳池东方园林：水体、园林、凉亭和廊桥 冬季小区风速场分析避免开口过小，形成风喉，影响行人活动 4.3建筑物与基地高程的关系任何建筑基地都会存在自然的高差。设计后为了地面排水的需要，也应形成一定的地面高差和坡度。建筑设计规范要求，建筑物的底层地面应该至少高于其基底外的室外地面约150。如果建筑底层地面架空铺设的话，最好高于室外地面450－600，一般可以在150－900之间选择有一些建筑基地上，本来的自然高差就相当大。这时建筑布置应当考虑建造时土方的平衡、道路的顺畅便利以及建筑物对室外地面排水的影响 建筑物平行于等高线的布置建筑物垂直或斜交于等高线的布置坡度大于25％坡度小于25％ 六甲住宅 坡地建筑实例二则由不同标高的平台入口的饭店做在坡地上的住宅 思考·分析·设计以一则学生毕业设计为例选自《2003毕业设计作品选》同济大学建筑城规学院建筑系建筑工业出版社 某养老院平面组合过程分析单元平面设计→单元平面组合（选自同济大学建筑城规学院建筑系董一平同学的毕业设计） 日照通风分析→建筑体型组合'
