流水施工原理及应用教学课件PPT 44页

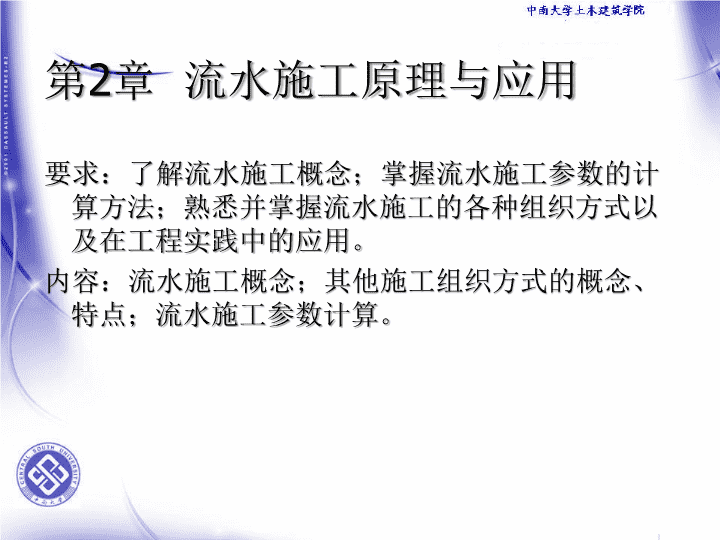

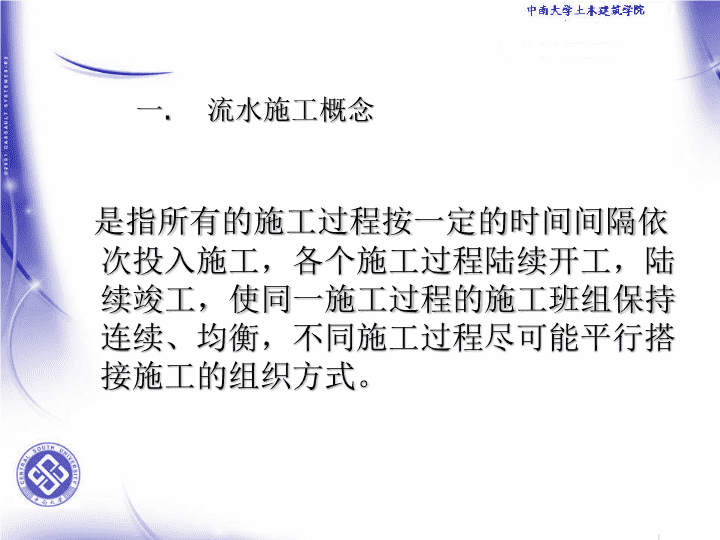

'第2章流水施工原理与应用要求：了解流水施工概念；掌握流水施工参数的计算方法；熟悉并掌握流水施工的各种组织方式以及在工程实践中的应用。内容：流水施工概念；其他施工组织方式的概念、特点；流水施工参数计算。 第一节概述一.流水施工概念二.流水施工与其他施工组织方式的比较三.组织流水施工的条件 一.流水施工概念是指所有的施工过程按一定的时间间隔依次投入施工，各个施工过程陆续开工，陆续竣工，使同一施工过程的施工班组保持连续、均衡，不同施工过程尽可能平行搭接施工的组织方式。 例:有三栋房子的基础施工,各工序间的安排如下:所需时间(天)施工工序房子栋号班组人数ⅠⅡⅢ挖土22210垫层11115钢筋混凝土基础22220墙基础11126回填土1118 二.流水施工与其他施工组织方式的比较1.依次施工概念：是各施工段或各施工过程依次开工、依次完工的一种组织方式。优点：单位时间内投入的劳动力和物资资源较少；施工现场管理简单。缺点：工作有间歇；工地物资资源消耗有间断；工期长。 2.平行施工概念：各施工段同时开工、同时完工的一种组织方式。优点：工期短；能充分利用工作面。缺点：专业工作队数目成倍增加；现场临时设施增加；物资资源消耗集中。 3.搭接施工概念：是指对施工项目中的各个施工过程，按照施工顺序和工艺过程的自然衔接关系进行安排的一种方法优点：前后施工过程之间安排紧凑，充分利用工作面；缩短工期。缺点：有些施工过程之间会出现不连续现象。 4.流水施工概念：所有的施工过程按一定的时间间隔依次投入施工，各个施工过程陆续开工，陆续竣工，使同一施工过程的施工班组保持连续、均衡，不同施工过程尽可能平行搭接施工。优点：每个施工过程的作业均能连续施工；资源供应均衡。缺点：现场组织较复杂。 三.组织流水施工的条件划分施工过程把拟建工程的整个建造过程分解为若干个施工过程。划分施工段把拟建工程划分为劳动量大致相等的若干个施工段。每个施工过程组织独立的施工班组。主要施工过程必须连续、均衡地施工。不同施工过程尽可能组织平行搭接施工。 流水施工的表格表示法流水节拍施工过程施工段ⅠⅡⅢ挖土222垫层111混凝土基础222砖基础111回填土111 第二节流水施工参数一.工艺参数二.空间参数三.时间参数 一.工艺参数(一)、施工过程数n1、概念：指一组流水的施工过程的个数。2、影响n的因素：（1）施工进度计划的作用（2）施工方案（3）劳动量大小 (二)、流水强度1、概念：指每一个施工过程在单位时间内所完成的工程量。2、计算（1）机械施工R：某种施工机械台数S：该种机械台班产量定额X：用于同一施工过程的主导施工机械的种类（2）手工操作R：专业工作队人数S：平均产量定额 二.时间参数(一)、流水节拍t1、概念：指一个施工过程在一个施工段上的作业时间ti2、计算 (二)、流水间歇时间tj1.概念：指在组织施工中，由于施工过程间的工艺或组织上的需要而必须要留的时间间隔。2.分成：技术间歇；组织间歇技术间歇：是由建筑材料或现浇构件工艺性质所需的间歇时间,如现浇砼构件养护时间，以及抹灰层和油漆层的干燥硬化时间。组织间歇：是由施工组织原因而造成的间歇时间，如回填土前地下管道的检查，弹线，机械转移等。(三)、流水步距Ki-j1.概念：是相邻的施工过程先后进入同一施工段开始施工的间隔时间。 2.确定流水步距要求：（1）应保证相邻两个施工过程间工艺上有合理的顺序。（2）应使各个施工过程的专业队连续施工。（3）应考虑各个施工过程之间必需的技术间歇和组织间歇时间。(四)、流水工期Tn:最后一个施工过程所持续的时间 三.空间参数(一)、施工段数m1.概念：是组织流水施工将施工对象在平面上划分为若干个劳动量大致相等的施工区段。2.划分施工段的基本要求：（1）施工段的数目要适宜一般2~4段（2）施工段的分界线与施工对象的结构界限或幢号相一致，以保证工程质量。 （3）各施工段的劳动量尽可能大致相等。（4）以主导施工过程的需要来划分。（5）当组织流水施工对象有层间关系时，应使各队能够连续施工。(二)、工作面是表明施工对象上可以安置多少工人操作或布置施工机械场所的大小。 工作面工作面 第三节流水施工的种类流水施工按工程项目分类有分项工程流水（细部流水）分部工程流水（专业流水）单位工程流水（综合流水）群体工程流水（大流水）按流水施工的组织方式来分有:一、有节奏流水施工1.等节奏流水施工（全等节拍流水施工）各施工过程在各施工段的流水节拍均相等。 如下表所示的流水施工K=ti=3T=3×2+9=15ti工序施工段ⅠⅡⅢA333B333C333 流水施工横道图施工工序施工进度(天)123456789101112131415ABC 2.非等节奏流水施工各施工过程自身在各施工段的流水节拍都相等，但各施工过程之间彼此的流水节拍全部或部分不相等。如下表所表示的流水施工ti工序施工段ⅠⅡⅢA333B444C222 当ti≤ti+1K=ti当ti>ti+1K=ti+(m-1)(ti-ti+1)工期： 二、无节奏流水施工各施工过程在各施工段上的流水节拍均不相等。ti工序施工段ⅠⅡⅢA336B224C223 流水步距Ki的计算：将各施工过程在各施工段上的作业时间分别累加，然后错位相减，在各列差数中取其中最大值，即为该相邻两施工过程的流水步距。3/72/42/2C4/82/42/2B6/123/63/3AⅢⅡⅠ施工过程段工施 3/72/42/2C4/82/42/2B6/123/63/3AⅢⅡⅠ施工过程段工施KA—B：348-88KB—C：224-74T＝Ki+tn=(KA-B+KB—C)+tc=(8+4)+7=19(天)MAX 施工进度表表2-6 横线型施工进度图流水施工横道图表示法 B、斜线型施工图表斜线型施工进度图流水施工斜线型表示法 三、成倍节拍流水(多层流水作业）同一施工过程在各施工段上的流水节拍都相等，不同施工过程流水节拍之间存在一个最大公约数的流水施工方法。1.流水施工中施工段数与施工过程数之间的关系 施工层施工过程名称施工进度（天）5101520253035404550第一层支模板①②③④绑钢筋浇砼第二层支模板绑钢筋浇砼m>n将出现工作面的闲置 施工层施工过程名称施工进度（天）5101520253035404550第一层支模板绑钢筋浇砼第二层支模板绑钢筋浇砼m
