混凝土工程量计算教学课件PPT 52页

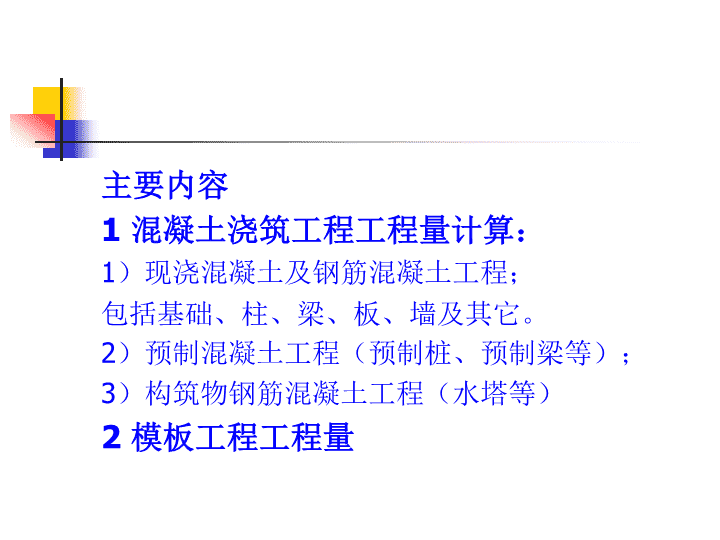

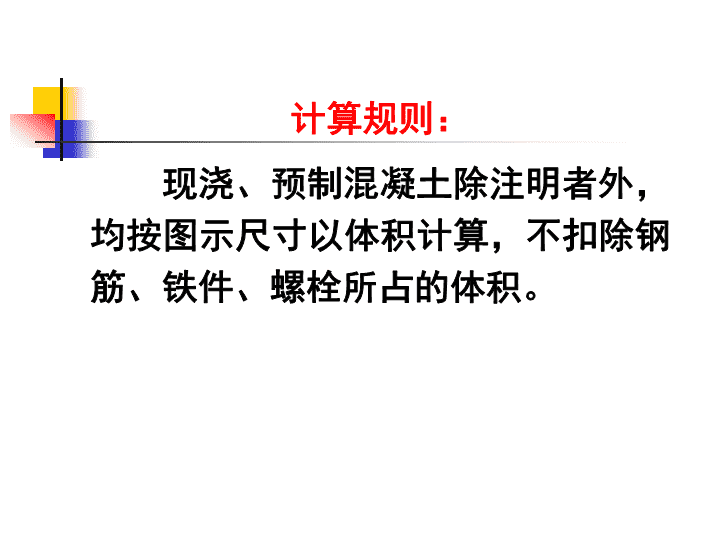

'混凝土工程量计算 主要内容1混凝土浇筑工程工程量计算：1）现浇混凝土及钢筋混凝土工程；包括基础、柱、梁、板、墙及其它。2）预制混凝土工程（预制桩、预制梁等）；3）构筑物钢筋混凝土工程（水塔等）2模板工程工程量 计算规则：现浇、预制混凝土除注明者外，均按图示尺寸以体积计算，不扣除钢筋、铁件、螺栓所占的体积。 混凝土构件分项清单分项《清单规范》将砼构件项目划分为现浇混凝土柱、现浇混凝土梁、现浇混凝土墙、现浇混凝土板、现浇混凝土楼梯、现浇混凝土其它构件及预制混凝土构件等子项目，接下来主要介绍常用现浇混凝土构件。 定额分项《定额》中常用混凝土构件的分项与清单划分方法基本一致，但计算规则在有些构件上有不同，读者可注意后面介绍中的差异。 清单分项及计算规则《清单规范》将现浇混凝土柱分为矩形柱（构造柱和矩形柱）、异性柱（圆柱和异性柱或非圆形柱），见下页表。计算规则：按设计图示尺寸以体积计算。不扣除构件内钢筋、预埋铁件所占体积。一、现浇混凝土柱 细目编码项目名称细目名称项目特征计量单位工程量计算规则工作内容010402001矩形柱构造柱1.柱高度；2.柱截面尺寸；3.混凝土强度等级；4.混凝土拌和料要求。m3按设计图示尺寸以体积计算。不扣除构件内钢筋、预埋铁件所占体积。混凝土制作、运输、浇筑、振捣、养护。矩形柱010402002异形柱圆柱异型柱（非圆形） 柱高：（1）有梁板的柱高，如图14所示，应自柱基上表面（或楼板上表面）到上一层楼板上表面之间的高度计算。（柱连续不断，穿通有梁板）（2）无梁板的柱高，如图15所示，应自柱基上表面（或楼板上表面）至柱帽下表面之间的高度计算。（柱被无梁板隔断） 图14有梁板间柱高图15无梁板间柱高 （3）框架柱的柱高，应自柱基上表面至柱顶高度计算。如图16所示。（柱连续不断，穿通梁和板）（4）构造柱按全高计算，嵌接墙体部分（马牙槎）的体积，并入柱身体积内计算。如图17、18所示。(5）依附柱上的牛腿和升板的柱帽，并入柱身体积内计算。 图16框架柱高图17构造柱及马牙槎 图18构造柱马牙槎立面 定额分项及计算规则《定额》将现浇混凝土柱分为矩形柱（断面周长1.2m以内、1.8m以内和1.8m以外）、圆形柱（直径0.5m以内、0.5m以外）、异性柱和构造柱。计量规则：按柱截面面积乘以柱高以体积计算。柱高按下列规定确定： （1）有梁板柱自柱基上表面或楼板上表面至上一层楼板上表面。（柱连续不断，穿通有梁板）（2）无梁板柱自柱基上表面或楼板上表面至柱帽下表面。（柱被无梁板隔断）（3）框架柱有楼隔层者（有梁板柱、框架柱）自柱基上表面或楼板上表面至上一层楼板上表面，无楼隔层者自柱基上表面至柱顶面。（4）构造柱自柱基或地圈梁上表面至柱顶计算，与砌体嵌接部分（马牙槎）的体积并入柱身体积内计算。（5）依附柱上的牛腿，并入柱身体积内计算。 清单工程量=定额工程量1、框架柱混凝土工程量计算计算高度时框架柱优先于框架梁。归纳总结：比较清单规则和定额规则，对混凝土柱量计算的规定基本是一致的，因此， 【例1】计算框架柱混凝土工程量，混凝土强度C35，见下页图。柱号标高h×bh1h2b1b2钢筋略KZ1-1.2~3.9500×5002502502502503.9~11.7450×50025020025025011.7~17.7400×450250150225225KZ2-1.2~7.8500×5502502502752757.8~14.7450×50025020025025014.7~17.7400×450250150225225KZ3-1.2~11.7450×50025020025025011.7~17.7400×450250150225225 KZ1：4根；KZ2：13根；KZ3：6根（1）定额工程量矩形柱，断面周长1.8m以外： 矩形柱，断面周长1.8m以内：（2）清单工程量清单工程量=定额工程量 【例2】计算框架柱混凝土工程量，混凝土强度C30。柱号标高b×hb1b2h1h2钢筋略备注KZ1-1.85~3.9450×45022522522522510根3.9~7.5450×4502252252252257.5~11.1400×400200200200200KZ2-1.85~3.9450×50022522525025015根3.9~7.5450×5002252252502507.5~11.1400×450200200225225 KZ1：10根；KZ2：15根；（1）定额工程量矩形柱，断面周长1.8m以外： 矩形柱，断面周长1.8m以内：（2）清单工程量清单工程量=定额工程量 2、构造柱混凝土工程量计算（1）无槎构造柱砖混结构：V=S断面×H全高框架结构：V=S断面×H净高H净高：底层为基顶至框架梁底；其他层为楼板上表面至框架梁底。构造柱截面一般同墙厚尺寸。计算高度时圈梁让位构造柱。 （2）有槎构造柱。常用构造柱的断面形式一般有五种，即L形拐角、T型接头、十字形交叉和长墙中的“一字形”、墙端部，如下图所示。构造柱的五种断面 构造柱计算的难点在马牙槎计算。一般马牙槎咬接高度为300mm，纵向间距300mm，马牙咬接宽为60mm，如下页图所示。为方便计算，马牙咬接宽按全高的平均宽度60mm×1/2=30mm计算。若构造柱两个方向的尺寸记为a及b，则构造柱计算断面积可按下式计算：S断面=a×b+0.03×a×n1+0.03×b×n2=a×b+0.03(a×n1+b×n2)式中：S断面——构造柱计算断面积n1、n2——分别为相应于a、b方向的咬接边数，其数值为0、1、2 若两个方向尺寸相等时，则S断面=（b构造柱边长+0.03×n）×b构造柱边长n为有槎面数构造柱马牙槎立面V=S断面×H全高或净高 单面有槎：V=（b构造柱边长+0.03）×b构造柱边长×H（全高或净高）双面有槎：V=（b构造柱边长+0.03×2）×b构造柱边长×H（全高或净高）三面有槎：V=（b构造柱边长+0.03×3）×b构造柱边长×H（全高或净高）四面有槎：V=（b构造柱边长+0.03×4）×b构造柱边长×H（全高或净高） 当墙厚为240墙时，四种形式的构造柱计算断面积可得下表的计算值，供计算时查用。构造柱计算断面积（S断面）构造柱形式咬接边数柱断面积（m2）计算断面积（m2）端部10.24×0.24=0.05760.0648一字形20.072L形20.072T形30.0792十字形40.0864 【例3】计算下图构造柱混凝土工程量。C20 解：共27根构造柱带1个槎：9根；带2个槎：8根；带3个槎：10根 【例4】计算下页图所示砖混结构的现浇混凝土构造柱工程量。屋顶标高3.6m，基顶标高为－0.3m，。【解】由图可知，该建筑物共有构造柱11根，若考虑有马牙槎，则L形有5根，T形有6根。构造柱计算高度为：H=0.3+3.6=3.9(m)构造柱工程量为：V=（0.072×5＋0.0792×6）×3.9=3.26（m3） 某单层建筑物图示 二、现浇混凝土梁清单分项及计算规则《清单规范》将现浇混凝土梁分为基础梁、矩形梁、异性梁、圈梁、过梁、弧形和拱形梁共6个子目，见下页表。计算规则：按设计图示尺寸以体积计算。不扣除构件内钢筋、预埋铁件所占体积，伸入墙内的粱头、梁垫并入梁体积内。梁长：梁与柱连接时，梁长算至柱侧面。主梁与次梁连接时，次梁长算至主梁侧面。 项目编码项目名称项目特征计量单位工程量计算规则工作内容010403001基础梁1.梁底标高；2.梁截面尺寸；3.混凝土强度等级；4.混凝土拌和料要求。m3按设计图示尺寸以体积计算。不扣除构件内钢筋、预埋铁件所占体积，伸入墙内的粱头、梁垫并入梁体积内。混凝土制作、运输、浇筑、振捣、养护010403002矩形梁010403003异形梁010403004圈梁010403005过梁010403006弧形、拱形梁 定额分项及计算规则《定额》将现浇混凝土梁分为①基础梁；②单梁、连系梁；③矩形、弧形梁；④异性梁及异性弧形梁；⑤圈梁；⑥过梁共6个子目。计算规则：按梁截面面积乘以梁长以体积计算。 （1）梁长：主梁、次梁与柱连接时，主梁长算至柱侧面，次梁长算至柱或主梁侧面。伸入墙内的梁头和现浇梁垫，其体积并入梁体积内计算。如下页图所示。（2）圈梁与过梁连接者，分别套用圈梁、过梁定额，其过梁长度按门窗洞口宽度每边加25cm计算。 清单工程量=定额工程量归纳总结：比较清单规则和定额规则，对混凝土梁量计算的规定基本是一致的，因此， 1、圈梁外墙：V=SQL×（L中-∑LGL-∑LGZ）内墙：V=SQL×（L内-∑LGL-∑LGZ）∑LGZ:无槎：∑LGZ=b构造柱边长×N有槎:∑LGZ=(b构造柱边长+0.03×n)×N其中：n为有槎面数，N为构造柱根数。 2、过梁两端非混凝土支座：V=SQL×(L洞口净宽+2×0.25)若设计没有明确规定时取0.25m，有明确规定时，按规定计算。一端非混凝土支座，一端混凝土支座：V=SQL×(L洞口净宽+0.25)两端混凝土支座：V=SQL×L洞口净宽圈过梁连成整体时（一律取0.25m）：V=SQL×(L洞口净宽+2×0.25) 3、单梁、连续梁系指不与现浇混凝土板构成一体的梁。非混凝土支座：V=SL×L全长混凝土支座：V=SL×L净长L净长：①梁与柱（混凝土墙）连接时，算至柱（混凝土墙）内侧面。②次梁与主梁（次梁）连接时，算至主梁（次梁）内侧面。 【例1】计算上页图梁混凝土工程量。支座宽240mm，支座轴线间的距离4.2m，梁截面尺寸250×450. 【例2】计算砌体墙和砖过梁工程量，现浇C20构造柱、圈梁、过梁砼工程量，并写出定额编号。C1：1500×1500C2：1800×1700M1：900×2100M2：1000×2400构造柱：240×240（无槎）门过梁：采用平砌砖过梁窗过梁：砼过梁，圈梁替代过梁加钢筋1Φ14，窗顶未至圈过梁底部时，圈过梁向下加高至窗顶。 '
