简单电路创新设计教学课件PPT 22页

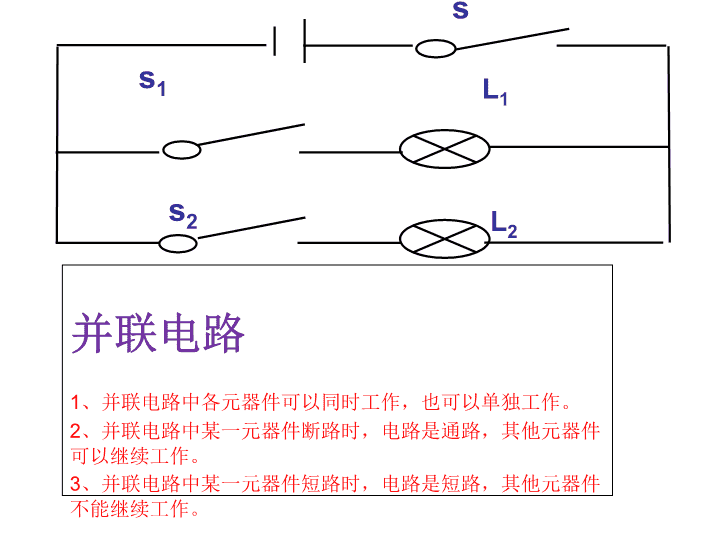

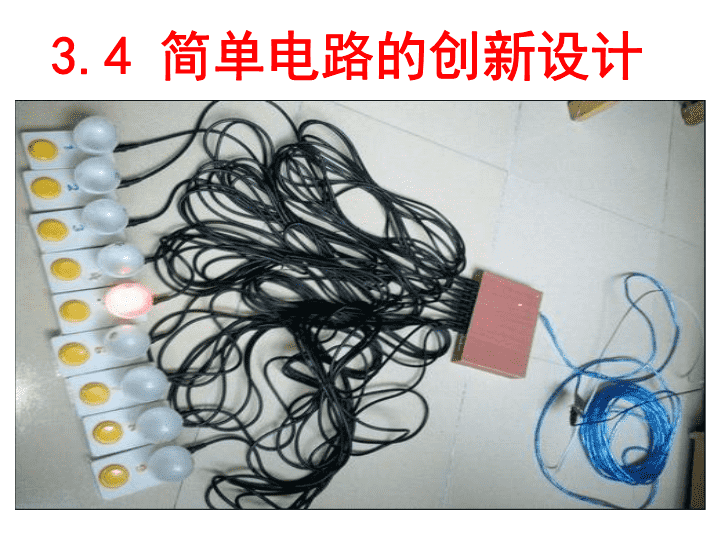

'3.4简单电路的创新设计 串联电路1、串联电路中各元器件可以同时工作,不能单独工作。2、串联电路中某一元器件断路时，电路是开路，其他元器件不能继续工作；3、串联电路中某一元器件短路时，电路是通路，其他元器件可以继续工作。sL1L2 并联电路1、并联电路中各元器件可以同时工作，也可以单独工作。2、并联电路中某一元器件断路时，电路是通路，其他元器件可以继续工作。3、并联电路中某一元器件短路时，电路是短路，其他元器件不能继续工作。sL1s1s2L2 局部短路短路的连接方式应用一般是将用电器与开关以并联的方式连接。当开关断开时，用电器能工作，当开关闭合时，用电器不能工作。 活动1：改进小彩灯连接电路传统的小彩灯是______的，它有一个缺点，如果一个小灯泡烧毁了，将使所有的灯泡熄灭。串联我们这样才能解决一个小灯泡被烧毁，其他的小灯泡却照样发光的问题？思考： 改进的电路图用的灯泡更多，要消耗更多的电能不足：由于电源电压220V，小灯泡的电压却很小，灯泡很快被烧毁，所以不采用此改进方法。 活动2：设计回答问题正确显示器上什么课？物理课？亮回答问题显示器 情景再现活动3：设计病房呼叫电路 设计的电路图连接电路 活动4：报警电路你能否设计这样一个报警电路？羊群安全时，灯亮而警铃不响；狼来了，撞断了周围栅栏上的细导线，灯亮，警铃响亮了。羊群值班室 1、探究过程需要的器材：电源、灯、铃、开关、导线2、电路图 1.需要的实验器材:答:电源一个、灯泡两个、开关两个、导线若干。2.灯泡之间应该如何连接?答:两个灯泡之间应该并联.3.开关和灯泡之间应该如何连接?答:两个开关应该分别和灯泡串联.活动5：设计抢答器电路 S2S14.设计电路,画出电路图: 练习1、有一个公司想安装一个来访显示器。该公司有前后两个大门，为了能区分来访人是在哪个门口，要求：当后门来人闭合开关时，电铃响、电灯亮；当前门来人闭合开关时，电铃响而电灯不亮。请你设计出这个电路的电路图并画在下列方框中。电路设计的方法：1、明确实验器材2、判断连接方式3、确定器材的位置4、设计电路5、检查 在居民楼的楼道里，如果在夜间楼道灯总时亮着将造成很大浪费，科研人员利用“光敏”材料制成光控开关，它的作用是天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成声控开关，它的作用是当有人走动发出声音时自动闭合，无人走动时自动断开。请你设计楼道电路图～光控声控电路设计：1、实验器材2、连接方式3、器材的位置4、设计电路5、检查活动6：探究楼道夜间照明电路的设计 练习:2：某机要室大门是由电动机控制的，钥匙(电路开关)分别由两名工作人员保管，单把钥匙无法打开。请你按要求设计电路图电路设计的方法：1、明确实验器材2、判断连接方式3、确定器材的位置4、设计电路5、检查 练习3：小轿车上都装有一个用来提醒司机是否关好车门的指示灯．四个车门中只要有一个门没关好(相当于一个开关断开)，该指示灯就会发光。图2所示的模似电路图符合要求的是----()B 二、单刀双掷开关改变电路楼道开关电路 连接楼道开关电路 练习4：有S1、S2两个开关，红灯和绿灯各一个，电源和若干导线，根据要求画出电路图：只闭合S1时两灯都不亮，只闭合S2时两灯都亮，两个开关都闭合时红灯不亮绿灯亮。根据你画的电路图连接实物。连接方法：先串后并L绿L红S2S1 电吹风有冷、热两个挡，请连接下面的电路。要求：只闭合S1时吹冷风；只闭合S2时既无风又不发热，同时闭合S1、S2时吹热风。三：根据要求连接电路S2S1插头 20、如图所示，是某工厂数控机床上关键部件的控制盒，控制盒内有三个接线柱ABC和指示灯和电铃各一只，当连接AC时，灯亮、铃不响；当连接AB时，铃响、灯不亮；当连接BC时，灯不亮、铃不响．请根据上述情况，设计出符合要求的电路．'
