整体数据中心机房设计方案PPT稿 36页

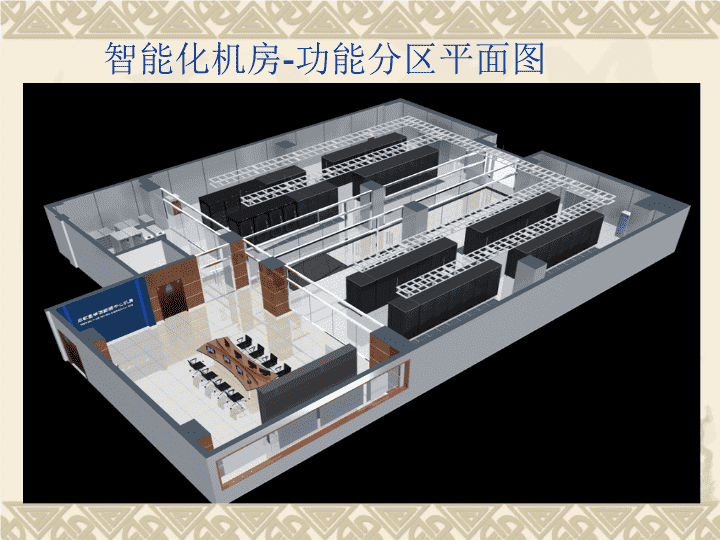

'主办单位：主讲人：Henry地址：四川成都Tel：Fax：http://www.智能化机房整体解决方案 4、UPS工程篇智能化机房各子系统组成2、空调及通风篇5、防雷接地篇6、综合布线篇8、安防系统篇9、集中监控系统篇1、基础装修篇3、供配电系统篇7、KVM篇10、消防系统篇 智能化机房-功能分区平面图 一、设计依据：1．国家及行业相关规范；2、建设方提供《技术需求》；3、设计人员现场勘测情况；4、所选设备及材料的相关技术性能。二、设计原则：1．实用性和先进性；2、安全性和可靠性；3、灵活性和扩展性；4、标准化与规范化；5、便于管理性；6、经济合理性；7、视觉效果；8、环保节能；设计依据及原则 智能化机房-基础装修篇室内装修应采用非燃烧材料（燃烧性能A级）或难燃材料（燃烧性能B1级）。并以吸音效果好、不易变色、变形、易清洁、防潮、防静电、防磁干扰、防火性强、保温隔热性能好的耐用材料。 智能化机房-基础装修篇顶面工程 智能化机房-基础装修篇墙面工程 智能化机房-基础装修篇地面工程 智能化机房-基础装修篇门窗工程 主机房采用恒温恒湿精密空调制冷，其他各房间采用舒适性空调制冷。A、空调的气流组织方式一般分为两种：上送风和下送风。　　下送风形式的气流从空调机的底部送出，在机房地板下流动，比较容易分布到房间的各个角落。通过活动地板开口进入机房内冷却设备，并从空调机的上部回风。这种送风方式是绝大部分机房所采用的气流组织方式（示意图如下）。　　上送风形式分为上送风、正面回风、上送风、背部回风和上送风、底部回风三种方式。B、机房平面设计中考虑了冷热通道。C、机房制冷量两种简便计算方法:方法一：功率及面积法方法二：面积法（当只知道面积时）Qt=Q1+Q2Qt=S×PQt总制冷量（KW）Qt总制冷量（KW）Q1室内设备负荷（=终端设备功率×0.8）S机房面积（m2）Q2环境热负荷（=0.18kW/m2×机房面积）P冷量估算(0.25~0.6KW)D、通风配置达到工作人员每人新风40-60m3／hE、排风量按照每小时室内换气3次计算，并考虑到一定的余量.智能化机房-空调及通风篇 智能化机房-空调及通风篇 智能化机房-空调及通风篇 智能化机房-空调及通风篇 智能化机房-供配电系统篇计算机机房的供电等级是根据计算机的工作性质及其所起的重要性来划分。为了便于管理和满足计算机工作的要求，一般将计算机机房供电的等级划分为3级：1）一级负载计算机机房这类计算机机房在正常用电时，如果突然中断供电，计算机不能工作将影响到国计民生的大事，将会导致重大的人身伤亡和恶性事故的发生。例如国防建设、生产、交通运输、电信、财政、金融、航空管理等部门，他们的计算机因供电突然中断将会造成难以弥补的重大损失。对于一级负载的计算机机房应采取一类供电，即建立不停电电源系统。2）二级负载计算机机房这类计算机机房在用电时，如果突然中断，计算机不能正常运行，将在一定的程度上造成一定的损失。例如一些科研单位和计算机过程控制的生产单位等。对于二级负载的计算机机房采用二类供电，即需要建立具有备用电源的供电系统。3）三级负载计算机机房这类负载计算机机房因突然中断供电不会引起过大的损失。例如一些单位使用的个人计算机，只做一般统计、计算、情报检索等工作。 两种形式的不停电供电系统1)双路供电系统加上UPS电源设备；双路供电加上UPS电源组成的供电系统是比较理想的供电系统。在这个供电系统中有两路供电：一路为主路供电、从一个供电所来电；另一路为副路供电，从另一个供电所来电。两个供电所转换供电的停电时间由UPS电源不间断的供电，UPS电源要能保证5分钟以上的供电（一般有30分钟的蓄电池组代供）时间。平时将对UPS电源的蓄电池作正常浮充。在双路转换停电的短暂时间由UPS电源将蓄电池的直流电逆变成交流电供计算机使用。2)柴油发电机组做备用电源的供电系统加上UPS电源设备。基本供电方式同上，除市电正常一路供电外，另一路电由柴油发电机组提供。要求柴油发电机组在10min内能正常开机发电，UPS电源的蓄电源能保证30~60min的供电。智能化机房-供配电系统篇 智能化机房-供配电系统UPS篇机房UPS配电系统设备 智能化机房-供配电系统UPS篇 智能化机房-供配电系统UPS篇机房稳定可靠配电系统图 智能化机房-供配电系统UPS篇 智能化机房-供配电系统UPS篇 智能化机房-接地防雷篇工作接地在工作或事故情况下，保证电器设备可靠地运行，降低人体接触电压，迅速切除故障设备或线路、降低电器设备和输电线路的绝缘水平。保护接地在中性点不接地系统中，设有接地装置后，接地电流将同时沿着接地体和人体两条通路流过，接地体电阻愈小，流过人体的电流也愈小，接地电阻极微小时，流经人体的电流可不致于造成危害，人体避免触电的危险。重复接地将零线上的多点与大地多次作金属性连接，称重复接地。当中性点直接接地系统中发生碰壳或接地短路时，可以降低对地电压；当零线发生断裂时，可以使故障的危害程度减轻。静电接地设备移动或物体在管道中移动，因摩擦产生静电，它聚集在管道、容器和贮罐或加工设备上，形成很高电位，对人身安全及对设备和建筑物都有危险。作了静电接地，静电一旦产生，就导入地中，以消除其聚集的可能。直流工作接地（也称逻辑接地、信号接地）计算机以及一切微电子设备，大部分采用中、大规模集成电路，工作于较低的直流电压下，为使同一系统的电脑（计算机）、微电子设备的工作电路具有同一“电位”参考点，将所有设备的“零”电位点接于接地装置，它可以稳定电路的电位，防止外来干扰，这称为直流工作接地。防雷接地为使雷电浪涌电流泄入大地，使被保护物免遭直击雷或感应雷等浪涌过电压、过电流的危害，所有建筑物、电气设备、线路、网络等不带电金属部分，金属护套，避雷器，以及一切水、气管道等均应与防雷接地装置作金属性连接。防雷接地装置包括避雷针、带、线、网、接地引下线、接地引入线、接地汇集线、接地体等。 智能化机房-接地防雷篇汇流排钢筋防雷器金属机壳机柜等金属物 智能化机房-综合布线篇机房典型布线方式 智能化机房-综合布线篇 智能化机房-综合布线篇 智能化机房-综合布线篇 智能化机房-KVM篇监控中心N台电脑用于KVM控制系统，操作主机房所有小型机、服务器、环境监控主机等设备；可与电源管理器相连,实现管理员通过互联网在全球任意位置，对机房内任意一台服务器进行重新唤醒，达到方便管理的目的。 智能化机房-安防系统篇 智能化机房-安防系统篇 智能化机房-安防系统篇 根据数据中心机房情系统情况，实现对机房设备环境的集中监控，机房所监控的智能设备或子系统主要包括：精密空调监控、UPS监控、供配电、机房的温湿度监测、漏水监测、消防系统、视频监控、门禁等。系统建立可以扩充的整体平台，能够实现子系统之间的联动，实现语音报警或手机短信等各种报警智能化机房-集中监控系统篇 智能化机房-集中监控系统篇 智能化机房-消防篇设计功能：1、采用气体灭火控制器配智能光电感烟（温）探测器、紧急启停按钮、声光报警器、放气指示灯、控制模块等，实现火灾自动报警及气体灭火联动控制功能。2、主机房灭火装置选用七氟丙烷有管网气体灭火装置，并在地板下、吊顶内分别设置喷头及感烟（温）探测器。方案设计采用一套组合分配式有管网灭火系统，需灭火剂、灭火储瓶。控制方式系统控制方式为：自动、电气手动、机械应急手动等几种，当有人工作或值班时采用手动控制，在无人的情况下采用自动控制方式。 智能化机房-消防篇药剂计算方法关于七氟丙烷气体灭火设备配置的设计说明设计依据:<<气体灭火系统设计规范>>GB50370-2005根据<<规范>>.3.3.5的规定:通讯机房和电子计算机机房等防护区,灭火浓度宜采用8%.计算公式：W=K.，其中，K=1W:药剂量V:保护区体积S=0.1269+0.000513*20(℃)=0.13716（m³/kg）C1=8%机房浓度9%发电机房10%档案室机房气体灭火设备配置如下:W=1*v/0.13716*8/(100-8)=V*0.634kg 智能化机房-消防篇 汇报完毕谢谢各位领导及专家'
