特种作业安全培训《电工作业》课件PPT 189页

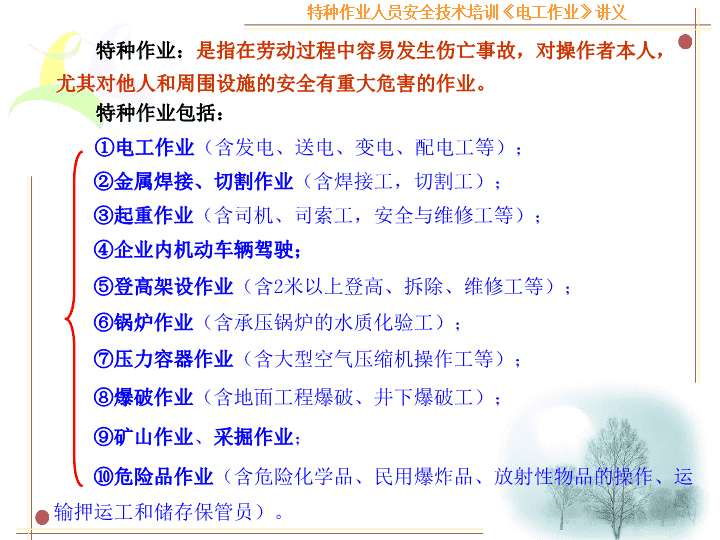

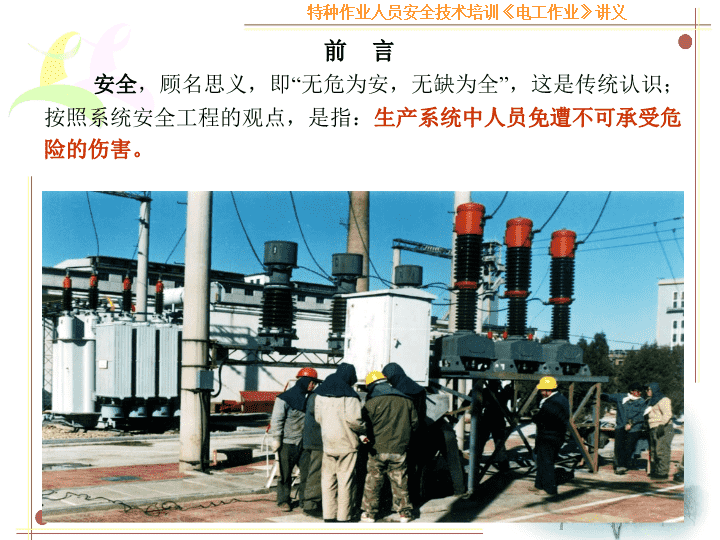

'《电工作业》特种作业人员安全技术培训 安全，顾名思义，即“无危为安，无缺为全”，这是传统认识；按照系统安全工程的观点，是指：生产系统中人员免遭不可承受危险的伤害。前言 ①电工作业（含发电、送电、变电、配电工等）；②金属焊接、切割作业（含焊接工，切割工）；③起重作业（含司机、司索工，安全与维修工等）；④企业内机动车辆驾驶；⑤登高架设作业（含2米以上登高、拆除、维修工等）；⑥锅炉作业（含承压锅炉的水质化验工）；⑦压力容器作业（含大型空气压缩机操作工等）；⑧爆破作业（含地面工程爆破、井下爆破工）；⑨矿山作业、采掘作业；⑩危险品作业（含危险化学品、民用爆炸品、放射性物品的操作、运输押运工和储存保管员）。特种作业：是指在劳动过程中容易发生伤亡事故，对操作者本人，尤其对他人和周围设施的安全有重大危害的作业。特种作业包括： 2002年6月29日，我国颁布了《中华人民共和国安全生产法》,于2002年11月1日起施行。国家规定，特种作业人员上岗前，必须进行专门的安全技术和操作技能的培训教育，增强其安全生产意识，并获得证书后方可上岗。 第一章安全生产法律法规知识与职业规范1.1安全生产法律法规知识1.2我国安全生产监管体制1.3特种作业人员应当具备的职业道德与岗位职责 1.1安全生产法律法规知识1.《安全生产法》有关知识我国安全生产的基本方针：“安全第一，预防为主”。从业人员的安全生产权利知情权、建议权批评、检举、控告权合法拒绝权遇险停、撤权保（险）外索赔权 3.《工伤保险条例》有关知识条例规定：用人单位必须为本单位全部职工或雇工缴纳工伤保险费。各类企业的职工和个体工商户的雇工均有依照本条例的规定享受工伤保险待遇和权利。职工发生工伤时，用人单位应当采取措施使工伤职工得到及时救治。 4.安全生产主要法律制度（1）安全生产监督管理制度即安全生产要受到：县级以上地方各级人民政府、负有安全生产监督管理部门、监察机关、对安全生产社会中介机构、社会公众、新闻媒体等的监督。（2）生产安全事故报告制度①事故隐患报告《安全生产法》规定：任何单位或个人对事故隐患或安全生产违法行为，均有权报告或举报。国家对报告有重大事故隐患或举报安全生产违法人员的有功人员，给予奖励。 （2）生产安全事故报告制度②生产安全事故报告《安全生产法》规定：生产经营单位发生生产事故后，事故现场有关人员应当立即报告本单位负责人；生产单位负责人接到事故报告后，按照有关规定立即如实报告当地负有安全生产监督管理职责部门不得隐瞒不报、谎报或拖延不报。（3）事故应急救援与调查处理制度①事故应急救援制度的要求：制定安全事故的应急救援预案；建立应急救援体系；建立应急救援组织（或制定应急救援人员）。②事故的调查处理制度的内容：坚持及时准确、客观公正、实事求是、尊重科学的原则；事故的具体具体调查处理坚持“四不放过”即事故原因和性质不查清不放过；防范措施不落实不放过；事故责任者和职工群众未受到教育不放过；事故责任者未受到处理不放过。成立事故调查组；事故结案；事故统计和公布。 （4）事故责任追究制度《安全生产法》规定：任何生产事故的责任人都必须受到相应的责任追究。生产安全事故责任人员，既包括生产经营单位中对造成事故负有直接责任的人员，也包括生产经营单位中对安全生产负有领导责任的单位负责人，还包括有关人民政府及其有关部门对生产安全事故的发生负有领导责任或有失职、渎职情形的有关人员。（5）特种作业人员持证上岗制度①基本条件：年满18周岁；无妨碍从事电工作业的病症和生理缺陷；初中以上文化程度。②技术要求：对所有电工作业人员的要求：熟练掌握现场的触电急救方法和保证安全的技术措施、组织措施；熟练、正确使用常用电工仪器、仪表；掌握安全用具的检查内容并正确使用；会正确选择和使用灭火器材。 （5）特种作业人员持证上岗制度②技术要求：对低压运行维修人员的要求：熟练掌握异步电动机的控制接线；熟练掌握异步电动机启动方法及接线；能够安装使用漏电保护装置；熟练进行常用灯具的接线、安装和拆卸；能够正确选择导线截面、连接导线。对高压运行维修人员的要求：熟练掌握变压器巡视检查内容和常见故障的分析方法；熟练掌握少油断路器的巡视检查项目并能处理一般故障；能够进行仪用互感器运行要求、巡视检查和维护作业；能正确进行户外变压器安装作业；能安装、操作高压隔离开关和高压负荷开关，并能够进行巡视检查和一般故障处理；熟练掌握高压断路器的停、送电操作顺序；能分析与处理继电保护动作、跳闸故障；能安装阀型避雷器并进行巡视检查；熟练掌握本岗位电力系统接线图、调度编号、运行方式；能正确填写倒闸操作票；能熟练执行停、送电倒闸操作。 （5）特种作业人员持证上岗制度③培训与考核：特种设备使用单位应对特种作业人员进行特种设备安全教育和培训，保证特种设备作业人员具备必要的特种设备安全作业知识、作业技能和及时进行知识更新。特种作业人员，必须积极主动参加培训与考核，既是法律法规的规定，也是自身工作、生产及生命安全的需要。 1.2我国安全生产监管体制我国安全生产的工作格局：政府统一领导、部门依法监管、企业全面负责、群众参与监督、全社会广泛支持。国务院安全生产委员会国家安全生产监督管理总局地方安全生产监督管理机构安全生产行政监察部门 1.3特种作业人员应当具备的职业道德与岗位职责1.特种作业人员应当具备的职业道德⑴安全为公的道德观念即每个特种作业人员不仅要保证自身的安全，还要有安全为大家的道德观念。应该意识到自己的安全责任比别人重要，要求也应该更严。⑵精益求精的道德观念即特种作业人员应对自己加工的产品在质量上、精度上应有更高的要求标准。⑶好学上进的道德观念即特种作业人员必须好好学习、善钻研。通过学习尽快掌握现有的设备、技术，为保证安全生产打下坚实的基础；同时在允许的条件下，还可以自己进一步改进设备，使其达到本质安全型设备的要求。 2.特种作业人员安全生产岗位职责⑴认真执行安全生产规定，对从事工作的安全生产负直接责任。⑵必须熟悉本岗位全部设备和系统，掌握构造原理、运行方式和特性。⑶在值班、作业中严格遵守安全操作的有关规定，并认真落实安全生产防范措施，不准违章作业，发现违章作业应制止，对违章作业领导要提出意见，并向有关领导或部门反映。⑷严格遵守劳动纪律，未经批准，不得擅自离开工作岗位。⑸工作中不做与工作任务无关的事情，不准擅自乱动与自己工作无关的寄居和车辆。⑹经常检查作业环境及各种设备、设施的安全状态，保证运行、备用、检修设备的安全，设备发生异常和缺陷时，应立即进行处理并及时联系汇报，不得让事态扩大。⑺定期参加班组或有关部门组织的安全学习，参加安全教育活动，接受安全部门或人员的安全监督检查，积极参与解决不安全问题。⑻发生因工伤亡及未遂事故要保护现场，立即上报，主动积极参加抢险救援。 第二章电工基础知识2.1几种常见电路2.2安全用具与安全标识 2.1几种常见电路电路：为了某种需要而由电源、导线、开关和负载按一定方式组合起来的电流的通路称为电路。电路的主要功能：进行能量的转换、传输和分配。实现信号的传递、存储和处理。电路的作用：产生、分配、传输和使用电能。1.电路 通过电阻元件的电流与电阻两端的电压成正比，而与电阻成反比。即2.电路的欧姆定律由欧姆定律可知，电阻有电流通过时，两端必有电压，这个电压习惯上叫做电压降。 3.基尔霍夫定律电路中通过同一电流的每个分支称为支路。三条或三条以上支路的连接点称为节点。电路中任一闭合的路径称为回路。图示电路有3条支路，2个节点，3个回路。 （1）基尔霍夫电流定律（KCL）在任一瞬时，流入任一节点的电流之和必定等于从该节点流出的电流之和。即如果规定流入节点的电流为正，流出节点的电流为负。则基尔霍夫定律又可表示为在任一瞬时，通过任一节点电流的代数和恒等于零。即 （2）基尔霍夫电压定律（KVL）对任一回路，沿任一方向绕行一周，各电源电动势的代数和等于各电压降的代数和。即在运用基尔霍夫电压定律时应注意，先选定绕行方向，回路中凡是与绕行方向相同的电动势或电流取正号，反之取负号，电动势方向从负到正。 例：如图所示电路中，已知电源电动势、和各电阻、、，试求各支路电流。解：由基尔霍夫定律得：将上面三个方程联立求解，即可求出三个支路电流。在应用基尔霍夫定律解题时必须注意电流、电压、电动势的方向及所选定的绕行方向的关系。 4.电阻的串、并联及混联（1）电阻的串联：两个或两个以上的电阻依次相连，中间无分支的连接方式。性质：串联电阻的总电压等于各电阻上电压降之和；串联电阻的等效电阻（总电阻）等于各电阻之和；流过各个电阻中的电流都相等。用途：限流、分压。两个电阻串联的分压公式为： （2）电阻的并联：两个或两个以上的电阻接在电路中相同两点之间的连接方式。性质：并联电阻的总电流等于各电阻支路电流之和；并联电阻的等效电阻的倒数等于各电阻的倒数之和；各个电阻两点之间的电压都相等。用途：电压恒定、分流。两个电阻并联的分流公式为： （3）电阻的混联：既有电阻的串联，又有电阻的并联的电路。分析计算混联电路的方法：①应用电阻的串、并联关系逐步简化电路，求出等效电阻；②由等效电阻和总电压，根据欧姆定律求出总电流；③由总电流根据基尔霍夫定律和欧姆定律求各支路的电压和电流。例如 电气安全用具是保证操作者安全地进行电气工作时必不可少的工具。电气安全用具包括绝缘安全用具和一般防护用具。1.绝缘安全用具绝缘安全用具基本绝缘安全用具辅助绝缘安全用具绝缘强度足以抵抗电气设备运行电压的安全用具绝缘强度不足以抵抗电气设备运行电压的安全用具2.2安全用具与安全标识一、安全用具 基本绝缘安全用具高压设备的基本绝缘安全用具低压设备的基本绝缘安全用具绝缘棒、绝缘夹钳、高压验电器绝缘手套、有绝缘柄的工具低压试电笔辅助绝缘安全用具高压设备的辅助绝缘安全用具低压设备的辅助绝缘安全用具绝缘手套、绝缘鞋、绝缘垫、绝缘台绝缘台、绝缘垫、绝缘鞋（靴） (1)绝缘棒材料：一般用电木、胶木、塑料、环氧玻璃布棒或环氧玻璃布管制成。结构：由工作部分、绝缘部分、手握部分组成。作用：用以操作高压跌落式熔断器、单极隔离开关、柱上油断路器及装卸临时接地线等。 (2)绝缘夹钳材料：一般用电木、胶木或在亚麻仁油中浸煮过的木材制成。结构：由工作部分、绝缘部分、手握部分组成。作用：用来安装或拆卸高压熔断器或其它类似工作。 (3)验电器①高压验电器高压验电器发光型高压验电器声光型高压验电器风车式高压验电器 使用高压验电器注意事项①使用前应将验电器在确有电源处试测，证明验电器确实良好。②使用时注意手握部位不得超过隔离环。③使用时，应逐渐靠近被测物体，直到氖灯亮；只有氖灯不亮时，才可与被测物体直接接触。④室外使用时，必须在天气条件良好的情况下是使用；在雪、雨、雾及湿度较大的情况下，不宜使用。高压验电器用来检测6～35KV的配电设备、架空线路及电缆等是否带电的专用工具。 ②低压验电器低压验电器用来检测380V及以下的电压系统和设备上使用，当用验电笔的笔尖接触低压带电设备时，氖灯就会发出红光；且电压越高发光愈亮，电压愈低发光愈暗。低压验电器的几种用法：区分相线与零线；区分交流电与直流电；区分直流电的正负极；区分直流系统接地的正负极；区分电压的高低；相线碰壳的判断；相线接地的判断；判断三相设备的中性点偏移；判别线路接触不良或不同电气系统的相互干扰等用法。 （4）绝缘手套和绝缘靴作用：使人的两手与带电体绝缘，防止人手触及同一电位带电体或同时触及不同电位带电体而触电，使用范围很广。注意：绝缘手套的规格有12KV和5KV两种。前者在1KV以上的高压区作业时，只能用作辅助安全防护用具，不得接触有电设备；在1KV以下的电压区作业时，可作为基本安全用具，即戴手套可以接触1KV以下的带电设备。后者在1kV以下的电压区作业时，用作辅助安全用具；在250V以下电压区作业时，可作为基本安全用具；在1KV以上的电压区作业时，严禁使用。①绝缘手套 ②绝缘靴作用：使人体与地面绝缘，防止试验电压范围内的跨步电压触电，只能作为辅助安全用具。注意：绝缘靴（鞋）有20KV绝缘短靴、6KV矿用长筒靴和5KV绝缘鞋。①20KV绝缘靴的绝缘性能强，在1～220KV高压区可用作辅助安全用具，但不能与有电设备接触，对1KV以下电压也不能作为基本安全用具，穿靴后仍不能用手触及带电体。②6KV长筒靴适于井下采矿作业，在操作380V即以下电压的电气设备时，可作为辅助绝缘安全用具。③5KV绝缘鞋适用于电工穿用，在1KV以下作为辅助安全用具，1KV以上禁止使用。在5KV以下的户外变电所，可用于防跨步电压对人体的伤害。 （5）绝缘垫和绝缘台绝缘垫：是一种辅助绝缘用具，一般铺在配电室的地面上，增强操作人员的对地绝缘，防止接触电压与跨步电压对人体的伤害。绝缘台：是一种辅助安全用具，可用来代替绝缘垫或绝缘鞋，一般用干燥、木纹直且无节的木板拼成。可用于室内或室外的一切设备。 2.一般防护用具(1)携带型接地线作用：对高压停电设备或进行其它工作时，为了防止停电设备突然来电和邻近高压带电设备对停电设备所产生的感应电压对人体的危害，需用携带型接地线将停电设备已停电的三相电源短路接地，同时将设备上的残余电荷对地放掉。组成：短路各相的导线、接地用的导线及连接器组成。 装设要求：装设接地线必须两人进行。若为单人值班，只允许使用接地刀闸接地，或使用绝缘棒合接地刀闸。装设时必须先接接地端，后接导体端，并应接触良好。拆除时先拆导体端，后拆接地端。接地线应采用多股软裸铜线，其截面不得小于25平方毫米；接地线必须用专用线夹固定在导体上，严禁用缠绕的方式进行接地或短路。装、拆接地线均应使用绝缘棒或戴绝缘手套。 (2)隔离板和临时遮拦在高压电气设备上进行部分停电工作时，为了防止工作人员走错位置，误入带电间隔或接近带电设备至危险距离而采取的防护装置。 (3)安全腰带是防止坠落的安全用具，用皮革、帆布或化纤材料制成。有一定的拉力，不允许用一般的绳带代替安全带。 二、安全标识1.安全色安全色是表达安全信息含义的颜色，表示禁止、警告、指令、提示等。安全色红色蓝色黄色绿色表示禁止、停止表示指令、必须遵守的规定表示警告、注意表示指示、安全状态、通行对比色黑色白色红－白黄－黑蓝－白绿－白对比色是为了使安全色更加醒目的反衬色，国家规定的为黑、白两色。安全标识包括安全色与安全标志等。 在电气上用黄、绿、红表示L1、L2、L3三个相序；涂成红色的电器外壳表示其外壳有电；灰色的电器外壳表示其外壳接地和接零；工作零线用淡蓝色表示；明敷接地扁钢或圆钢涂黑色；用黄绿双色绝缘导线表示保护零线；直流电中的红色代表正极，蓝色代表负极；信号和警告回路用白色。注意2.安全标志安全标志是提醒人员注意或按标志上注明的要求去执行，保障人身和设施安全的重要措施。它一般应设在光线充足、醒目、稍高于视线的地方。 在工作地点、施工设备和一经合闸即可送电到工作地点或施工设备的开关和刀闸的操作把手上，均应悬挂该标示牌如果线路上有人工作，应在线路开关和刀闸操作把手上悬挂该标示牌 在室内、外高压设备或构架上工作，应在工作地点四周的围栏上悬挂适当数量的该标示牌在工作地点悬挂此标示牌 在工作人员上下用的铁架和梯子上，应悬挂此标示牌在临近其它可能误登的带电构架上，应悬挂此标示牌 标示牌的资料 第三章触电与急救一触电事故种类和方式二电流对人体的危害三触电事故规律四触电急救 电能是人们生活和生产中最基本的和不可替代的能源，但是当电能失去控制时，就会引发各类电气事故，其中对人体的伤害即触电事故是各类电气事故中最常见的事故。下面先看几个触电事故的案例。2004年4月，广东揭阳市中润钢铁公司扩建工程工地发生一起特大触电伤亡事故。工人在搬移钢架工棚时碰上高压输电线路，造成11名工人当场触电身亡，4名受伤，其中1人抢救无效死亡，事故共造成12名工人死亡，3人受伤。案例一 2005年6月，长春市双阳区新安镇徐家三社农民柳占东为了浇灌自家一垧多地的水稻，当日早去修理水田中的变压器时被电死。事情发生后，死者家属就变压器损坏时间、保险丝是铝丝、出事后工作人员来迟问题和新安镇供电所各执一词，导致死者悬尸一整天。案例二 案例三2003年4月1日下午5点左右，30多名当地村民正在四境村槽门一水田中架设电杆，当架到第九根电杆时，立杆突然往一边倾倒，立杆上牵引的钢绳绞到了旁边一处220V的带电电源线上，正在拉扯钢绳的十余人瞬间被电流击到，5人当场死亡，1人受重伤，5人受轻伤。其余赤脚站在水中打桩作业的村民也被电流击得乱跳。田埂上一名拉扯钢绳的村民也因电击被抛出几米远。幸亏田埂上一名经验丰富的老电工及时用长竹竿拨开缠绞在钢绳上的火线，才避免了更大伤亡。 案例四2003年9月24日，沈阳市苏家屯区青松西路附近数百居民目睹了骇人一幕——苏家屯区供电局一名21岁的电工在维修万伏变压器时遭到电击，身体燃烧达20分钟之久，现场触目惊心。业内人士猜测事故系拉错电闸所致。 案例五2005年06月14日，一青年男子在淮海西路442弄110支弄的一根电线杆上接电线时触电身亡，事后了解，他爬上去是为了帮平房里的居民接电线。 案例六2004年11月3日，两名临时工在为一酒店悬挂广告条幅时，两人移动高约5米的铁架。由于铁架装有四个轮子，两名工人均双手攥着铁架移动。当铁架移至变压器附近距离变压器还有十多厘米时，铁架突然奇迹般粘上万伏变压器。两人同时发出惨叫声，身上还蹿出道道蓝光，两人的手臂、脚部不断冒出白烟，直到两人倒地后，蓝光才消失。随后，120急救车赶往现场无效，两名男子已经死亡。 人的身体能导电，大地也能导电，如果人的身体碰到带电的物体．电流就通过人体传入人大地，这就是触电。触电按照电压的高低，可以分为高压触电和低压触电。而电压的高低划分有两种情况，即从人身安全角度划分：低压：250V及以下的电压；高压：250V以上的电压。从设计、制造、安装的角度划分：低压：1000V及以下的电压；高压：1000V以上的电压；超高压：220KV或330KV及以上的电；特高压：1000KV及以上的电压。 一、触电事故的种类和方式1．触电事故的种类（1）电击：电流对人体内部组织的伤害，是最危险的伤害。主要特征：伤害人体内部；体表没有显著痕迹；致命电流较小。电击的分类直接接触电击：指人触及设备和线路正常运行时带电体而发生的电击。间接接触电击：指人触及正常状态下不带电，而当设备或线路故障时意外带电的导体而发生的电击。 （2）电伤：由电流的热效应、化学效应、机械效应等效应对人造成的伤害。电伤的分类电烧伤：电流热效应造成的伤害。皮肤金属化：在电弧高温作用下，金属熔化、汽化、金属微粒渗入皮肤，使皮肤粗糙而张紧的伤害。电烙印：在人体与带电体接触的部位留下的永久性斑痕。机械性损伤：电流作用于人体时，由于中枢神经反射和肌肉强烈收缩等作用导致的机体组织断裂、骨折等伤害。电光眼：发生电弧时，由红外线、可见光、紫外线对眼睛的伤害。 2．触电的方式（1）单相触电：人体直接碰触带电设备其中的一相时，电流通过人体入地的触电现象。对于高压带电体，在人体虽然未直接接触，但小于安全距离时，高电压对人体放电，造成单相接地引起触电，也属于单相触电。(a)中性点直接接地;(b)中性点不直接接地这种触电事故约占总触电事故的75%以上，是危险的。通常是由于碰触、搭接、断线、碰壳等情况造成的触电事故。 （2）两相触电：人体同时接触带电设备或线路中的两相导体，或在高压系统中，人体同时接近不同相的两相带电导体，而发生电弧放电，电流从一相通过人体流入另一相导体，构成一个闭合回路的触电。两相触电两相触电的事故较少发生，约占总触电事故的5％。但这种事故由于电压较高，电流损害人的心脏，因此危险性很大。 （3）跨步电压触电：电气设备发生接地故障时，接地电流通过接地体向大地流散，在地面上形成电位分布时，人在接地点周围行走，两脚之间产生电位差，从而引起的触电。发生这种触电事故的次数虽然不很多，但因此类触电而电死牲畜的事故常有发生，人们遇到这种危险场合，应立刻合拢双脚跳出接地点20m之外，这就可以保障人身安全。触电时先是脚发麻，后跌倒。当受到较高的跨步电压时，双脚会抽筋，并立即倒在地下。跌倒后，由于头脚之间距离大，故作用于人身体上的电压增高，电流相应增大，而且有可能使电流经过人体的路径改变为经过人体的重要器官，如从头到手和脚。经验证明，人倒地后，即使电压只持续2s，人身就会有致命危险。 可能发生跨步电压触电的情况和部位：①高压导体故障接地处，流散电流在地面各点产生的电位差造成跨步电压电击；②接地装置流过故障电流时，流散电流在附近地面各点产生的电位差造成跨步电压电击；③正常时有较大工作电流流过的接地装置附近，流散电流在地面各点产生的电位差造成跨步电压电击；④防雷装置接受雷击时，极大的流散电流在其接地装置附近地面各点产生的电位差造成跨步电压电击；⑤高大设施或高大树木遭受雷击时，极大的流散电流在附近地面各点产生的电位差造成跨步电压电击。影响跨步电压大小的因素：接地电流的大小、鞋和地面特征、两脚之间的跨距、两脚的方位以及离接地点的远近等。 二、电流对人体的危害1.电流的作用机理和征象电流的作用机理生物学效应热效应化学效应机械效应电流的作用征象小电流通过人体数安以上的电流通过人体使人产生刺激和兴奋行为，使人体活的组织发生变异使人体器官因热量增加导致功能障碍引起体内液体物质发生离解、分解导致破坏使机体各种组织产生蒸汽，乃至发生剥离、断裂会引起麻感、针刺感、压迫感、打击感、痉挛、疼痛、呼吸困难、血压异常、昏迷、心律不齐、窒息、心室颤动除引起以上症状外还可能导致严重的烧伤 2.电流对人体作用影响因素（1）电流大小对人体的影响通过人体的电流越大，人体的生理反应越明显，感觉越强烈，从而引起心室颤动所需的时间越短，致命的危险就越大。表3－1不同大小的电流对人体的影响 根据电流通过人体所引起的感觉和反应不同可将电流分为：①感知电流：在一定概率下，通过人体引起人有任何感觉的最小电流（有效值）；成年男子平均感知电流为1.1mA，成年女子为0.7mA。②摆脱电流：在一定概率下，人触电后能自行摆脱带电体的最大电流；成年男子平均摆脱电流为16mA，成年女子为10.5mA。③室颤电流：通过人体引起心室发生纤维性颤动的最小电流。在小电流（数百安以下）作用下，电击致命的主要原因，是电流引起心室颤动。高压触电事故中，可能因为强电弧或很大电流导致的烧伤使人致命；低压触电事故中，一旦发生心室颤动，数分钟内即可导致死亡。注意 （2）电流持续时间对人体的影响电击持续时间越长，则电击危险性越大。表3－2工频电流对人体的作用 （3）电流途径对人体的影响电流通过心脏会引起心室颤动及至心脏停跳而导致死亡；通过中枢神经及有关部位，会引起中枢神经强烈失调而导致死亡；通过头部，会严重损伤大脑，可能使人昏迷而死亡；通过脊髓会使人截瘫；通过人的局部肢体可能引起中枢神经强烈反射而导致严重后果。表3－3电流途径与通过人体心脏电流的百分数人体最危险的电流途径：从左手至脚注意 （4）电流种类对人体的影响不同种类电流对人体伤害的构成不同，危险程度也不同，但各种电流对人体都有致命危险。直流电流的平均感知电流约为2mA；300mA以下的直流电流没有确定的摆脱电流值；300mA以上的直流电流将导致不能摆脱或数秒至数分钟以后才能摆脱带电体。冲击电流即作用时间不超过0.1～10ms的电流；其对人体的作用有感知界线、疼痛界线和室颤界线，没有摆脱界线。（5）电源频率对人体的影响常用的50～60Hz工频交流电对人体的伤害最为严重，频率偏离工频越远，交流电对人体伤害越轻。在直流和高频情况下，人体可以耐受更大的电流值，但高压高频电流对人体依然是十分危险的，各种电源频率下的死亡率如下表所示。 表3－4各种电源频率下的死亡率（6）个体特征对人体的影响试验和分析表明电击危害与人体状况有关。女性对电流较男性敏感，女性的感知电流和摆脱电流均约为男性的三分之二；儿童对于电流较成人敏感；体重小的人对于电流较体重大的人敏感；人体患有心脏病等疾病时遭受电击时的危险性较大，而健壮的人遭受电击的危险性较小。 3.人体阻抗人体阻抗：是人体的皮肤、血液、肌肉、细胞组织及与其结合部在内的含有电阻和电容的阻抗。说明：人体阻抗可等效为人体电阻与电容的并联，由于人体电容很小，工频条件下可忽略不计，所以人体阻抗可看作是人体电阻。人体电阻主要包括人体内部电阻和皮肤电阻，而人体内部电阻是固定不变的，并与接触电压和外界条件无关，约为500Ω左右。皮肤电阻一般指手和脚的表面电阻，它随皮肤表面干湿程度及接触电压而变化。影响人体电阻的因素很多，除皮肤厚薄的影响外，皮肤潮湿、多汗、有损伤或带有导电性粉尘等，都会降低人体电阻；接触面积加大、接触压力增加也会降低人体电阻。不同条件下的人体电阻见下表所示。 表3－5不同条件下的人体电阻不同类型的人，皮肤电阻差异很大，因而使人体电阻差别很大。一般认为，人体电阻在1000～3000Ω之间。此外，女子比男子人体电阻小，儿童比成人小，青年人比老年人小。 电压对人体电阻的影响随着电压的升高，人体的电阻则相应降低。若接触高压电而发生触电时，则因皮肤破裂而使人体的电阻大为降低，此时，通过人体的电流即随之增大。此外，接近高压电时，还有感应电流的影响，因而是很危险的。电压高低对人体的影响情况如表2－6所示。表3—6电压对人体的影响 三、触电事故规律1.触电事故季节性明显2.低压设备触电事故多3.携带式设备和移动式设备触电事故多4.电气连接部位触电事故多5.错误操作和违章作业造成的触电事故多6.不同行业触电事故不同7.不同年龄段的人员触电事故不同8.不同地域触电事故不同 四、触电救护人体触电后会出现肌肉收缩，神经麻痹，呼吸中断、心跳停止等征象，表面上呈现昏迷不醒状态，此时并不是死亡，而是“假死”，如果立即急救，绝大多数的触电者是可以救活的。关键在于能否迅速使触电者脱离电源，并及时、正确地施行救护。1.使触电者迅速脱离电源原则：根据现场的具体情况，采取不同的安全、有效的方法，让触电者脱离电源；但是必须注意，救护人员既要救人，又要保护自己。2.伤员脱离电源后的处理伤员的应急处置神志清醒的伤员：就地躺平，严密观察，暂时不要站立或走动神志不清的伤员：就地仰面躺平，保持气道通畅，呼叫或轻拍其肩膀需抢救的伤员：立即就地坚持正确抢救，设法联系医疗部门接替救治 呼吸、心跳情况的判定看：看伤员的胸部、腹部有无起伏动作听：用耳朵贴近伤员的口鼻处，听有无呼气声音试：试测口鼻有无呼气的气流，再用两指试颈动脉有无搏动3.触电的急救措施如果触电伤员的呼吸和心跳均停止时，应立即按照心肺复苏法支持生命的三项基本措施，即通畅气道；口对口（鼻）人工呼吸；胸外按压心脏法，正确进行就地抢救。（1）通畅气道具体措施：清除伤员口内的异物，采用仰头抬下颌法，通畅气道。 （2）口对口（鼻）人工呼吸法(a)清除伤员口内异物(b)仰头抬颌法具体步骤：①保持伤员气道通畅的同时，用手捏住伤员的鼻翼，救护人员吸气后，与伤员口对口紧合，在不漏气情况下，先连续大口吹气两次，每次1～1.5s。如两次吹气后试测颈动脉仍无搏动，可判定心跳已经停止，必须立即同时进行胸外按压。 ②除开始时大口吹气两次外，正常口对口（鼻）呼吸的吹气量不需过大，以免引起胃膨胀。吹气和放松时要注意伤员胸部应有起伏的呼吸动作。吹气时如有较大阻力，可能是头部后仰不够，应及时纠正。③触电伤员如牙关紧闭，可口对鼻人工呼吸。口对鼻人工呼吸吹气时，要将伤员嘴唇紧闭，防止漏气。(c)救护人员向伤员吹气(d)救护人员让伤员自由排气 （3）人工胸外按压法具体步骤：①救护人员位于触电人一边，最好是跨跪在触电人的腰部，将一只手的掌根放在心窝稍高一点的地方（掌根放在胸骨的下三分之一部位），中指指尖对准锁骨间凹陷处边缘，如图(a)、(b)所示，另一只手压在那只手上，呈两手交叠状（对儿童可用一只手）。②救护人员找到触电人的正确压点，自上而下，垂直均衡地用力挤压，如图(c)、(d)所示，压出心脏里面的血液，注意用力适当。③挤压后，掌根迅速放松（但手掌不要离开胸部），使触电人胸部自动复原，心脏扩张，血液又回到心脏。 人工胸外按压法胸外按压应匀速进行，每分钟80次左右，每次按压和放松的时间相等；单人抢救时，每按压15次后吹气2次，反复进行；双人抢救时，每按压5次后由另一人吹气1次，反复进行。注意 4.抢救过程中的再判定（1）按压吹气1分钟后，应用看、听、试方法在5～7s时间内完成对伤员呼吸和心跳情况的再判定。（2）若判定颈动脉已有搏动但无呼吸，则暂时停胸外按压，而再进行2次口对口人工呼吸，接着每5s吹气一次，如脉搏和呼吸均未恢复，则继续坚持心肺复苏法抢救。（3）在抢救过程中，要每隔数分钟再判定一次，每次判定时间均不得超过5～7s。在医务人员未接替抢救前，现场抢救人员不得放弃现场抢救。5.抢救过程中的移动、转院与伤员好转后的处理（1）心肺复苏应坚持在现场就地进行，不可随意移动伤员。（2）移动伤员或将伤员送医院时，应使伤员平躺在担架上或在其背部垫平硬宽木板，移动或送医院过程中应坚持抢救。（3）尽量创造条件，用塑料袋装入碎冰块作成帽状包绕在伤员头部，露出眼睛，使其脑部温度降低，争取心肺脑完全复苏。 （4）如伤员心跳和呼吸经抢救后均已恢复，可暂停心肺复苏操作，但还要严密观察，随时准备再次抢救。（5）初期恢复后，伤员会出现神志不清或精神恍惚、躁动，应设法让其安静。6.杆上或高处触电急救原则：救护人员必须确认触电者已脱离电源，且救护人员所涉及环境安全距离内无危险电源时，才能施救，同时注意防止高处坠落。争取及早在杆上或高处开始抢救；伤员脱离电源后，应将伤员俯卧在自己的安全带上，并注意保持其气道通畅，然后迅速判定伤员呼吸、心跳情况，再进行抢救。为使抢救更为有效，应及早设法将伤员送至地面抢救。 触电急救八字方针迅速---争分夺秒为触电者脱离电源；就地---必须在现场就地抢救；准确---心肺复苏法的动作要准确；坚持---只要有1%的希望，就要尽100%的努力去抢救。 电烧伤电流灼伤：人体与带电体接触，电流通过人体由电能转换成热能造成的伤害。电弧烧伤：由弧光放电造成的伤害。直接电弧烧伤：带电体与人体之间发生电弧，有电流流过人体的烧伤。间接电弧烧伤：电弧发生在人体附近对人体的烧伤，包含熔化了的炽热金属溅出造成的烫伤。返回 第四章接触电击防护1.绝缘2.遮拦和阻挡物3.电气间隙和安全距离4.漏电保护装置5.安全电压和电气隔离一、直接接触电击防护二、间接接触电击防护1.IT系统2.TT系统3.TN系统4.接地装置 为防止直接触及带电体，可采取绝缘、遮拦和阻挡物、电气间隙和安全距离、安全电压和安全电源、漏电保护等防护措施。1.绝缘绝缘是用绝缘物把带电体封闭起来。良好的绝缘是设备和线路正常运行的必要条件，也是防止触电事故的重要措施。（1）绝缘材料电工绝缘材料的电阻率一般在109Ω·m以上；象瓷、玻璃、云母、橡胶、木材、胶木、塑料、布、纸、矿物油等都是常用的绝缘材料。绝缘材料的耐热等级即绝缘材料在正常运行条件下容许的最高工作温度分为若干级，称为耐热等级。一、直接接触电击防护 （2）绝缘破坏电击穿：绝缘物在强电场作用下被破坏，丧失绝缘性能的现象。一般气体绝缘击穿后都能自行恢复绝缘性能，而固体绝缘击穿后不能恢复绝缘性能。固体绝缘破坏的原因击穿其它老化热击穿：绝缘物在电压作用下，由于流过泄漏电流引起温度过分升高所致的击穿。电化学击穿：由于游离、化学反应等因素综合作用所导致的击穿在正常工作情况下，绝缘物会因为逐渐老化而失去绝缘性能。如腐蚀性气体、蒸气、潮气、粉尘、机械损伤等也会降低绝缘性能或导致破坏。 （3）绝缘电阻绝缘电阻是衡量绝缘性能的基本指标。足够的绝缘电阻能把电气设备的泄漏电流限制在很小的范围，防止因漏电引起的触电事故。几种主要线路和设备应当达到的绝缘电阻值： 吸收比：即从开始测量起60s的绝缘电阻R60对15s的绝缘电阻R15的比值。注意：绝缘受潮后，R15比较接近R60；对于干燥的材料，R60比R15大的多。如一般没受潮的绝缘，吸收比应大于1.3，受潮或有局部缺陷的绝缘，吸收比接近于1。2.阻挡物和遮拦屏护：即采用遮拦、护罩、护盖、箱闸等屏护装置将带电体同外界隔绝开来。注意：①采用阻挡物保护时，对于设置的障碍必须防止：身体无意识的接近带电体；在正常工作中，无意识地触及运行中的带电设备。②开关电器的可动部分一般不能包绝缘，而需要屏护。③某些裸露的线路及高压设备必须采取屏护或其它防止接近的措施。④变配电设备应有完善的屏护措施。⑤凡用金属材料制成的屏护装置，必须将屏护装置接地或接零。 3.电气间隙和安全距离目的：防止人体触电，避免车辆或其它器具碰撞或过分接触带电体造成事故，防止火灾、过电压放电和各种短路事故以及操作方便等原因。安全距离的大小决定于电压的高低、设备的类型、安装方式等因素。（1）线路间距导线与地面或水面的最小距离（m） 几种线路同杆架设时，必须保证：（1）电力线路在通讯线路上方，高压线路在低压线路上方。（2）通讯线路与低压线路之间的距离不得小于1.5m；低压线路之间不得小于0.6m；低压线路与10KV高压线路之间不得小于1.2m；10KV高压线路之间不得小于0.8m。另外，10KV接户线对地距离不应小于4.0m；低压接户线对地距离不应小于2.5m；低压接户线跨越通车街道时，对地距离不应小于6m；跨越通车困难的街道或人行道时，不应小于3.5m；直埋电缆的埋设深度不应小于0.7m。 导线与建筑物的最小距离（m）导线与树木的最小距离（m） （2）设备间距变配电设备的最小允许距离（mm） （3）检修间距目的：防止在检修工作中，人体及其所携带工具触及或接近带电体。注意：低压工作中，人体或其所携带工具与带电体的距离不应小于0.1m；高压无遮拦操作中，人体及其携带工具与带电体间的最小距离，10KV及以下不应小于0.7m；20～35KV不应小于1.0m；在线路上工作时，人体或所携带工具与邻近线路带电导线的最小距离，10KV以下不应小于1.0m；35KV不应小于2.5m。 4.漏电保护装置低压配电线路的故障主要是三相短路、两相短路及接地故障。短路故障的短路电流很大，可用熔断器、断路器来自动切断；接地故障的接地电流相对较小，不能靠熔断器、断路器来自动切断，必须采用专门的装置。剩余电流动作保护器（RCD）：即利用电气线路或电气设备发生单相接地短路故障时会产生剩余电流，从而利用这种剩余电流来切断故障线路或设备电源而保护电器，称为漏电保护器。（1）漏电保护器的分类①按运行方式分：不需要辅助电源的RCD和需要辅助电源的RCD。②按安装形式分：固定安装和固定接线的RCD和带电缆的可移动使用的RCD。③按极数分：单极二线RCD、两极RCD、两极三线RCD；三级RCD、三极四线RCD、四极RCD。④按保护功能分：不带过载保护的RCD、带过载保护的RCD、带短路保护的RCD、带过载和短路保护的RCD。 ⑤按动作时间分：快速型RCD和延时型RCD。⑥按额定剩余动作电流可调性分：额定剩余动作电流不可调的RCD和额定剩余电流可调的RCD.⑦按漏电保护器的比较元件分：电磁式RCD和电子式RCD.（2）漏电保护装置的原理电流型RCD原理方框图剩余电流检测元件放大元件比较元件执行元件开关跳闸试验元件 原理：当正常工作时，各相电流的相量和为零，在零序电流互感器铁心中感应的磁通也为零，其二次侧无输出，开关不动作；电源正常向负载供电。当发生接地故障时，或设备绝缘损坏漏电时，或人触及带电体时，由于主回路中各相电流的相量和不为零，在零序电流互感器的环形铁心中产生磁通，从而在其二次侧产生感应电压，当故障电流达到预定值时，二次侧的感应电压使脱扣器线圈励磁，开关跳闸。切断供电回路。 （3）漏电保护方式①全网总保护：指在低压电网电源处装设保护器。总保护的三种方式：1）保护器安装在电源中性点接地线上；2）保护器安装在总电源线上；3）保护器安装在各条干线上。②末级保护：指对于移动式电力设备，临时用电设备和用电的家庭。③多级保护：指对于较大的低压电网。注意上述三种保护方式，漏电保护器动作后均自动切断电源。但是对于切断电源会造成事故或重大经济损失的用户，其漏电保护可由用户申请，经供电局批准，采取漏电报警方式。 （4）漏电保护装置的选用、安装使用及运行维护①选用漏电保护器设置的场所手握式及移动式用电设备建筑施工工地的用电设备用于环境特别恶劣或潮湿场所的电气设备住宅建筑每户的进线开关或插座专用回路由TT系统供电的用电设备与人体直接接触的医用电气设备 漏电保护装置动作电流值的选择手握式及移动式用电设备为15mA医疗电气为6mA设备环境特别恶劣或潮湿场所的电气设备为6～10mA建筑施工工地的用电设备为15～30mA家用电器回路为30mA成套开关柜、分配电盘为100mA以上防止电气火灾为300mA 根据安装地点的实际情况可选用的型式漏电继电器：即与接触器、断路器构成漏电保护装置，作总保护。漏电开关：即将零序电流互感器、漏电脱扣器和断路器组装在一个绝缘外壳中，故障时可直接切断电源，作末级保护。漏电插座：即将漏电开关和插座组合在一起，适用于移动设备和家用电器。另外，根据使用目的及被保护回路的泄漏电流等因素确定。RCD一般作间接保护，若作直接保护，则要求IΔN≤30mA，且动作时间t≤0.1s。如果RCD的IΔN小于正常的泄漏电流，或正常泄漏电流大于50％IΔN，则供电回路将无法正常运行。 ②安装使用1）安装前必须检查额定电压、额定电流、短路通断能力、漏电动作电流、等参数是否符合要求。2）安装接线时，要根据配电系统保护接地型式进行接线。3）对带短路保护的漏电保护器，在安装时要保证分断短路电流时有足够的飞弧距离。4）漏电保护器的安装应尽量远离其它铁磁体和电流很大的载流导体。5）对施工现场开关箱里使用的漏电保护器须采用防溅型。6）漏电保护器后面的工作零线不能重复接地。7）采用分级漏电保护系统和分支线漏电保护的线路，每一分支线路必须有自己的工作零线；上下级漏电保护器的额定漏电动作电流与漏电时间均应做到相互配合，额定漏电动作电流级差通常为1.2～2.5倍，时间级差0.1～0.2s。8）工作零线不能就近接线，单相负荷不能在漏电保护器两端跨接。9）照明以及其它单相用电负荷要均应分布到三相电源上，偏差大时要及时调整，力求使各相漏电电流大致相等。10）漏电保护器安装后应进行试验，即用试验按钮试验3次；带负荷分合闸3次；每相分别用3KΩ试验电阻接地试跳，均应可靠动作。 5.安全电压和电气隔离根据我国颁布的《安全电压标准》(GB3805—83)的规定，所谓安全电压是指为了防止触电事故而采用的由特定电源供电的电压系列。这个电压系列的上限值，在正常和故障情况下，任何两导体间或任意导体与地之间均不得超过交流(50～500Hz)有效值50V。一般情况下，人体允许电流可按摆脱电流考虑。在装有防止触电速断保护装置的场合，人体允许电流可按30mA考虑。在容易发生严重二次事故的场合，应按不引起强烈反应的5mA考虑。安全电压50V的限制是根据人体允许电流30mA、人体电阻1700Ω的条件确定的。国际电工委员会规定安全电压(即接触电压限定值)为50V，并规定25V以下者不需考虑防止直接电击的安全措施。（1）安全电压限值和额定值 我国安全电压额定值的等级安全电压的选用42V用于危险环境中的手持电动工具36V和24V用于有触电危险的环境中使用的行灯和局部照明灯12V用于金属容器内等特别危险环境中使用的行灯6V用于水下作业场所 （2）安全电压电源和回路配置安全电源采用安全隔离变压器作为安全电压的电源，此外具有同等隔离能力的发电机、蓄电池、电子装置均可做成安全电压电源。不论采用什么电源，安全电压均应与高压边保持加强绝缘的水平。采用安全隔离变压器作为安全电压的电源时，该变压器的一次与二次之间必须有良好的绝缘；其间还可以用接地的屏蔽隔离开来，且其各部绝缘电阻和温升不能超过规定的允许值。 安全电压回路的带电部分必须与较高电压的回路保持电气隔离，并不得与大地、保护导体或其它电气回路连接，但变压器一次与二次之间的屏蔽隔离层应按规定接地或接零。安全电压的配线最好与其它电压等级的配线分开敷设。否则，其绝缘水平应与共同敷设的其它较高电压等级配线的绝缘水平一致。（3）电气隔离电器隔离即采用电压比为1：1，即一次边、二次边电压相等的隔离变压器实现工作回路与其它电气回路电器上的隔离。①电气隔离安全原理：即将接地的电网转换成一范围很小的不接地电网，如下图所示。 电气隔离原理图 ②电气隔离的安全条件：1）隔离变压器必须具有加强绝缘的结构，其温升和绝缘电阻要求与安全隔离变压器相同；2）二次边保持独立，即不接大地，不接保护导体，不接其他电气回路；如果变压器的二次边接地，当有人在二次边触电时，电流会经人体和二次边接地点形成回路。如下图所示。 3）必须限制电源电压和二次边线路的长度；因为二次线路电压过高或二次边线路过长，都会降低回路对地绝缘水平，增大故障接地的危险。4）如隔离回路有多台设备，则各台设备的金属外壳应作等电位联结。 保护接地与保护接零是防止间接接触电击最基本的措施。二、间接接触电击防护接　地临时接地固定接地检修接地事故接地工作接地安全接地保护接地防雷接地防静电接地屏蔽接地临时线接地带电体与地意外接地三相四线制中性点接地 保护接地、工作接地、重复接地及保护接零示意图 保护接地:将电气设备不带电的金属外壳和同金属外壳相连接的金属构架用导线与接地体电气可靠地连接在一起。工作接地:为了保证电气设备的正常工作，将电力系统中的某一点(通常是中性点)直接用接地装置与大地可靠地连接起来就称为工作接地。保护接零:在中性点直接接地的三相四线制系统中，将电气设备的金属外壳、框架等与中性线可靠连接，称为保护接零。工作接零:电气设备因运行需要而与工作零线连接,称为工作接零。重复接地：三相四线制的零线（或中性点）一处或多处经接地装置与大地再次可靠连接，称为重复接地。 1.IT系统（1）IT系统的特点电源中性点不接地或经高阻抗接地；属于三相三线制；系统中各设备的金属外壳必须作保护接地。（2）IT系统的保护原理（a）无保护接地（b）有保护接地 虽然故障电流必须经过很高的绝缘阻抗才能构成回路，但在线路较长、绝缘水平较低的情况下，即使是低压电网，电击的危险性仍然很大。注意设备金属外壳未采取任何安全措施时漏电设备对地电压约为135.4V流过人体电流约为67.7mA设备金属外壳采取保护接地且接地良好时漏电设备对地电压约为0.44V流过人体的电流约为0.22mA （3）保护接地的作用当设备金属外壳漏电而意外带电时，将其对地电压限制在规定的安全范围之内，消除或减小电击的危险。等化导体间电位，防止导体间产生危险的电位差；消除感应电的危险。（4）对接地电阻的要求IE－为接地电流或接地短路电流 （5）IT系统的应用场合降低接地电阻的方法引出接地线与埋在水井内、湖边或树下等低土壤电阻率处的接地体相连。避开地表高电阻层，将接地体埋在更深的地下。用大量低电阻率的土壤替换高电阻率的沙砾或土石。用氯化钙、氯化钠、氧化锌渣、木炭、粘土等化学减阻剂填入接地体周围。采用网络状接地体等化故障时地面各点之间的电位，以减小电击的危险性。外引接地法深埋法换土法化学处理法网络接地法在供电距离不很长时，可靠性高（即使漏电，单相对地漏电电流很小，不会破坏电源电压的平衡）、安全性好（漏电时单相漏电电流很小），用于不允许停电的场所，如：电力炼钢、大医院的手术室、地下矿井等。但是，如果供电距离很长时，线路对地的分布电容很大，不能忽视，漏电电流较大而保护设备不一定动作，此时很危险。 注意：不接地配电网中，即使每台设备的保护接地都合格，但其接地装置又是各自独立的，若发生不同相漏电则两台设备之间为线电压（380V）、两台设备对地电压为190V，这两种状态都是很危险的，所以将它们作等电位联结后，此时由于是两相短路，保护装置会马上动作，保证了安全。等电位联结如下图所示： 2.TT系统（1）TT系统的特点电源中性点直接接地；属于三相四线制；系统中各设备的金属外壳必须作保护接地。（2）TT系统的保护原理 设备金属外壳未采取任何安全措施时漏电设备对地电压约为220V流过人体电流约为109.8mA设备金属外壳采取保护接地且接地良好时漏电设备对地电压约为110V流过人体的电流约为55mA所以在TT系统中，虽然作保护接地可以使触电的危险性降低，但还是不安全；可以采取装设剩余电流保护装置或其他装置限制故障持续时间，故障最大持续时间不得超过5s。 （3）TT系统的应用场合该系统作保护接地后，还是不能将故障电压限制在安全范围内，且接地装置耗费钢材多，主要用于低压共用用户，即未配备配电变压器，从外面引进低压电源的小型用户（或接地保护很分散的地方）。3.TN系统（1）TN系统的特点电源中性点直接接地；属于三相四线或五线制；系统中各设备的金属外壳必须作保护接零。（2）TN系统的类型TN－S系统：保护零线PE与工作零线N完全分开的系统；用于爆炸危险性较大或安全要求较高的场所；TN－C系统：干线部分保护零线与工作零线完全共用的系统；用于无爆炸危险和安全条件较好的场所。TN－C－S系统：干线部分保护零线与工作零线共用，构成PEN线，后部分开的系统；用于厂区设有变电站，低电进线的车间及民用楼房。 （a）TN－S系统（b）TN－C－S系统（c）TN－C系统 （3）TN系统的保护原理设备金属外壳未采取任何安全措施时漏电设备对地电压约为220V流过人体电流约为109.8mA设备金属外壳采取保护接零时漏电设备对地电压约为66～147V流过人体的电流约为33～73.5mATN系统设备外壳作保护接零时，当发生接地故障时，形成单相短路，短路电流使短路保护装置迅速动作，开关断开；该系统虽然作了保护接零，但是故障对地电压还是不安全的，所以对该系统发生故障时，迅速切断电源是保护接零第一位的安全作用；降低漏电设备对地电压是其第二位安全作用。 （4）TN系统的基本安全条件①对于Ⅰ类手持电动工具、移动电气设备和63A以下的插座，故障时间不得超过下表的规定。②对于配电干线和接向固定设备的配电线路，故障持续时间不得超过5s。（5）TN系统的应用场合TN－S系统适用于爆炸危险性较大或安全要求较高的场所。TN－C－S系统适用于厂区设有变电站，低电进线的车间以及民用楼房。TN－C系统适用于无爆炸危险和安全条件较好的场所。 同一台变压器供电的配电网中，不允许一部分设备采用保护接地而另一部分设备采用保护接零；若如此接法，则当接地设备外壳故障带电时，该设备和零线（包括所有接零设备）将带有约110V左右的危险对地电压，此时接地电流不太大，过流保护装置不会实现速断，危险状态长时间存在。 为什么进行了保护接零（接地）后，还要加装漏电保护器?无论保护接零还是接地措施，其保护范围都是有限的。例如，保护接零的工作原理是把“碰壳故障”改变为“单相短路故障”，从而获取大的短路电流切断电源。但是工地的电气碰壳故障并不频繁，经常发生的是漏电故障，如设备受潮、负荷过大、线路过长、绝缘老化等造成的漏电，这些漏电电流值较小，不能迅速切断保险，因此，故障不会自动消除而长时间存在。但这种漏电电流对人身安全已构成严重的威胁。所以，还需要加装灵敏度更高的漏电保护器进行补充保护。 （6）重复接地重复接地的作用：①减轻PE线或PEN线以外断线或接触不良时接零设备上电击的危险性。②减轻PEN线断线时负载中性点的电位“漂移”。③进一步降低故障持续时间内意外带电设备的对地电压。④缩短漏电故障持续时间。⑤改善架空线路的防雷性能。重复接地的要求：①架空线路干线和分支线的终端、沿线路每1km处、分支线长度超过200m分支处。②线路引入车间及大型建筑物的第1面配电装置处（进户处）。③采用金属管配线时，金属管与保护零线连接后作重复接地。采用塑料管配线时，另行敷设保护零线并作重复接地。 （7）工作接地工作接地的作用：①保持系统电位的稳定性，即减轻低压系统由高压窜入低压等原因所产生过电压的危险性。若没有工作接地，当10kV高压窜入低压时，低压系统对地的电压上升为5800V左右。②当配电网一相故障接地时，工作接地有抑制电压升高的作用。如没有工作接地，发生一相接地故障时，中性线对地电压可上升到接近相电压、另两相对地电压可上升到接近线电压或更高的数值。 4.接地装置（1）接地装置的概述接地装置接地装置的组成接地装置的类型接地装置的材料接地装置的安装接地装置的连接接地体（极）和接地线自然接地体和人工接地体镀锌的钢管、角钢、圆钢等垂直安装和水平安装地上部分螺纹连接，地下部分必须焊接 （2）接地装置的电阻接地电阻：是指接地体的流散电阻与接地线的电阻之和。流散电阻：是指流散电流自接地体向四周流散在土壤中遇到的全部电阻。说明：接地线电阻一般可忽略不计，所以接地电阻主要是指接地体的流散电阻。影响流散电阻的因素：接地体的结构、组成及腐蚀情况；土壤的性质、温度、含水量、化学杂质、物理成分、物理状态等。接地电阻的测量：用接地电阻测量仪（接地摇表）测定。 返回 返回 第五章低压电气设备安全一低压电气设备安全工作基本要求二主要低压电气设备的安全要求三电气线路安全 一低压电气设备安全工作基本要求1.低压电气设备巡视检查对运行中的低压配电屏应检查的内容：①配电屏及屏上的电气元件的名称、标志、编号等是否清楚、正确，盘上所有的操作把手、按钮和按键等的位置与现场实际情况是否相符，固定是否牢靠，操作是否灵活。②配电屏上表示“合”、“分”等信号灯和其他信号指示是否正确。③隔离开关、断路器、熔断器和互感器等的触点是否牢靠，有无过热、变色等现象。④二次回路导线的绝缘是否破损、老化。⑤配电屏上标有操作模拟板时，模拟板与现场电气设备的运行状态是否对应。⑥仪表或表盘玻璃是否松动，仪表指示是否正确。⑦配电室内的照明灯具是否完好，照度是否明亮均匀，观察仪表时有无眩光。⑧巡视检查中发现的问题应及时处理，并记录。 2.低压带电工作的要求①在低压电气设备或线路上进行带电工作时，应设专人监护，使用合格的、有绝缘手柄的工具,穿绝缘鞋，戴绝缘手套，并站在干燥的绝缘物体上。②在带电导线未采用绝缘措施前，工作人员不得穿越。③在带电的配电装置上工作时，要保证人体与大地之间，人体与周围接地金属之间，人体与其它导体或零级之间有良好的绝缘或相应的安全距离。应采取防止相间短路和单相接地的隔离措施。④上杆前应先分清相、中性线，选好工作位置；高、低压线同杆架设时，检修人员离高压线的距离要符合安全距离，采取防止误碰高压带电设备的措施。⑤断开导线时，应先断开相线，后断开中性线；搭接导线时，顺序应相反。 低压电器可分为控制电器和保护电器；控制电器主要用来接通和断开线路，以及用来控制设备。如，刀开关、低压断路器、电磁启动器等。保护电器主要用来获取、转换和传递信号，并通过其它电器对电路实现控制，如，熔断器、热继电器等。1.保护电器（1）保护类型短路保护：指线路或设备发生短路时，迅速切断电源。过载保护：当线路或设备的载荷超过允许范围时，能延时切断电源的一种保护。失压或欠压保护：当电源电压消失或低于某一限度时，能自动断开线路的一种保护。二主要低压电气设备的安全要求 （2）电气设备外壳防护等级第一种防护：对固体异物进入内部以及对人体触及内部带电部分或运动部分的防护；分为7级。第二种防护：对水进入内部防护。分为9级。（3）熔断器类型：RM系列管式熔断器；RT系列管式熔断器；RL系列螺旋式熔断器；RC1A系列插式熔断器；盒式熔断器等。参数：保护特性：指流过熔断器熔体的电流与熔断时间的关系。分断能力：指熔断器在额定电压及一定的功率因数下切断短路电流的极限能力。 （4）热继电器利用电流的热效应制成，只宜作过载保护，而不宜作短路保护。（5）电磁式继电器是依靠电磁力的作用进行工作的。2.开关电器开关电器的主要作用是接通和断开线路，在车间内，开关电器主要用来起动和停止用电设备，最多的是用来起动和停止电动机。（1）刀开关刀开关是手动开关，主要有胶盖刀开关、石板刀开关、铁壳刀开关、转扳开关、组合开关等。 （2）低压断路器分为框架式（万能式）和塑料外壳式（装置式）；主要由感受元件、执行元件和传递元件组成；采用金属栅片式灭弧室，室壁用石棉水泥或耐弧塑料制成，在电弧高温的作用下能产生有利于灭弧的气体。灭弧室必须保证迅速可靠地熄灭电弧，并尽可能减小飞弧距离，灭弧室还必须有良好的绝缘性能、耐热性能和机械强度。 ①塑壳式低压断路器的结构 ②低压断路器的工作原理1）断路器作合、分电路时，依靠扳动其手柄或采用电动机操作机构使动、静触头闭合或断开。2）在正常情况下，触头能接通和分断电流；当出现过载时，通过双金属元件受热变形、弯曲，使锁扣脱扣，使断路器跳闸；当出现短路时，一定值的短路电流会使短路脱扣器动铁心被吸合，带动牵引杆使断路器分断。3）要远距离控制断路器可采用分励脱扣器，分励脱扣器通电时，其衔铁被吸合，带动牵引杆使断路器分断。4）在出现各种故障时，动、静触头分断，触头之间产生强烈的电弧。灭弧室内的铁质栅片被磁化，产生吸力，把电弧引向灭弧室，将电弧分隔成短弧，利用铁栅片对电弧的冷却，以提高电弧电阻和电弧电压，将电弧熄灭。 （3）交流接触器交流接触器是一种可对交流主电路及大容量控制电路作频繁通、断控制的自动电磁式开关，它通过电磁力作用下的吸合和反力弹簧作用下的释放使触头闭合和分断，从而控制电路的通断。交流接触器主要由电磁部分、触头部分、弹簧部分组成。 交流接触器常见故障及处理 3.配电装置（1）低压配电屏是将电压电路所需的开关设备、测量仪表、保护装置和辅助设备等，按一定的接线方案安装在金属柜内构成的一种组合式电气设备，用来进行控制、保护、计量、分配和监视等。适用于发电厂、变电所、厂矿企业中作为额定工作电压不超过380V低压配电系统中的动力、配电、照明配电之用。（2）低压配电屏的类型①PGL型低压配电屏（P－配电屏，G－固定式，L－动力用）：用于户内安装的低压配电屏。②BFC型低压配电屏（B－低压配电柜，F－防护型，C－抽屉式）：各单元的主要电器设备均安装在一个特制的抽屉中或手车中，当某一回路单元发生故障时，可换用备用“抽屉”或手车，以便迅速恢复供电。 (2)低压配电屏的类型③GGL型低压配电屏（G－柜式结构，G－固定式，L－动力用）：为组装式结构，全封闭型，内部选用新型的电器元件，内部母线按三相五线配置，具有分断能力强、动稳定性好、维修方便等优点。④GCL型动力中心（G－柜式结构，C－抽屉式，L－动力中心）：组装封闭式结构，适用于变电所、工矿企业大容量动力配电和照明配电，也可作电动机的直接控制使用。⑤GCK系列电动机控制中心（G－柜式结构，C－抽屉式，K－控制中心）：是一种动力配电、照明配电与电动机控制用的新型低压装置。⑥GGD型交流低压配电柜（G－交流低压配电柜，G－固定安装，D－电力用柜）：新型低压配电柜，具有分断能力高、动热稳定性好、电气方案灵活、实用性强，结构新颖、防护等级高特点，可作为低压成套开关设备的更新换代产品。 4.电动机（1）电动机的运行（见书P81）①电动机基本要求②电动机起动前的要求（2）电动机的运行监护与维护（见书P85）①电动机的运行监视②电动机运行中的事故停机③电动机的维护（3）电动机不能起动或达不到额定转速的原因及处理方法（见书P87）（4）电动机声音不正常或振动的原因及处理方法（见书P88）（5）电动机过热的原因及处理方法（见书P89）（6）电动机轴承过热的原因及处理方法（见书P91）（7）转子线绕式电动机电刷冒火或滑环过热的原因及处理方法（见书P91） 电气设备第一种防护性能返回 电气设备第二种防护性能返回 (一)电气线路种类及特点电气线路可分为电力线路（完成输送电能的任务）和控制线路（供保护和测量的连接之用）。1.架空线路特点：造价低、施工和维修方便；但易受大气中各种有害因素影响、防碍交通和地面建设等。三电气线路安全 2.电缆线路特点：造价高、不便分支、施工和维修难度大；但不易受大气中各种有害因素的影响、不防碍交通和地面建设；在有腐蚀性气体和蒸气、有爆炸的火灾危险场所，应用广泛。 3.穿管线路特点：特别潮湿环境应采用硬塑料管配线或针式绝缘子配线；高温环境以及火灾危险环境应采用电线管或焊接钢管配线；多尘环境应采用各种管配线；腐蚀性环境应采用硬塑料管配线；爆炸危险环境应采用焊接钢管配线等。 (二)电气线路常见故障1.线路常见故障现象 2.线路故障原因分析 (三)电气线路安全条件包括：导线导电能力（发热、电压损失、短路电流等）要求；机械强度要求；绝缘和阻燃材料的要求；导线间距的要求；导线的连接要求；线路防护的要求；过电流保护要求；线路管理要求。(四)线路巡视检查1.架空线路巡视检查的内容（1）沿线路地面是否有易燃易爆或强烈腐蚀性物质；沿线路附近有无危险建筑物，有无在雷雨天气或大风天气可能对线路造成危害的建筑物及其它设施；线路上有无树枝、风筝、鸟巢等杂物。（2）电杆有无倾斜、变形、腐朽、损坏及基础下沉等现象；横担和金具是否移位、固定是否牢固、焊缝是否开裂等。 （3）导线和避雷线有无断股、背花、腐蚀外力破坏造成的伤痕；导线接头是否良好、有无过热、严重氧化、腐蚀痕迹；导线对地、邻近建筑物、或邻近树木的距离是否符合要求。（4）绝缘子有无破损、脏污、烧伤及闪络痕迹；绝缘子串偏斜程度、绝缘子铁件损坏情况如何。（5）拉线是否完好，是否松弛、绑扎线是否紧固、螺丝是否锈蚀等。（6）保护间隙的大小是否合格；避雷器磁套有无破裂、脏污、烧伤及闪络痕迹，密封是否良好，固定有无松动；避雷器上引线有无断股、连接是否良好；避雷器引线是否完好、固定有无变化、接地体是否外露、连接是否良好。 2.电缆线路巡视检查的内容（1）直埋电缆：线路标桩是否完好；沿线路地面上是否堆放矿渣、建筑材料、瓦砾、垃圾及其它重物等。（2）沟道内的电缆线路：盖扳是否完整无缺；沟道是否渗水、沟内是否堆放有易燃易爆物品；电缆铠装或铅包有无腐蚀，全塑电缆有无被老鼠啮咬的痕迹等；（3）电缆终端头和中间接头：终端头的瓷套管有无裂纹、脏污及闪络痕迹，充有电缆胶的终端头有无溢胶现象；接线端子连接是否良好，接地线是否完好、有无松动；中间接头有无变形、温度是否过高等。（4）明敷的电缆：沿线的挂钩或支架是否牢固；电缆外皮有无腐蚀或损伤；线路附近是否堆放有易燃易爆或强烈腐蚀性物质等。 第六章高压电气设备安全一高压电气安全工作基本要求二主要高压电气设备安全要求三主要高压电气设备安全操作要求 一高压电气安全工作基本要求（一）变配电所的安全管理⑴变配电所的记录抄表记录：按规定的时间，抄录各开关柜、控制柜上相关的电压、电流有功和无功表的电能及变压器温升等。值班记录：记录系统运行方式、设备检修、安全措施布置、事故处理经过，与运行有关事项及上级下达的指示要求等。设备缺陷记录：记录发现缺陷的时间、内容、类别，以及消除缺陷的人员、时间等。设备试验、检修记录：记录试验或检修的日期、内容、发现问题处理的经过，记录试验中出现的问题及排除情况，试验数据。设备异常及事故记录－记录发生的时间、经过、保护装置动作情况及原因、处理措施。1.现场管理要求 ⑵变配电所应制定的制度值班人员岗位责任制度；交接班制度；刀闸操作票制度；巡视检查制度；检修工作票制度；工作器具保管制度；设备缺陷管理制度；安全保卫制度。⑶变配电所运行基本要求①变配电所等作业场所必须设置安全遮拦，悬挂相应的警告标志，配置有效的灭火器材及通讯设施。②为电气作业人员提供负荷电压等级的绝缘用具及防护用具。③变配电所的电气设备，应定期进行预防性试验。试验报告应存档保管。④变配电所内的绝缘靴、绝缘手套、绝缘棒及验电器的绝缘性能，必须定期检查试验。安全防护用具应整齐放在干燥明显的地方。⑤无人值班的变配电所必须加锁。 2.值班人员的要求⑴电气设备操作必须两人同时进行，一人操作，一人监护。⑵严禁口头约定进行停、送电操作。⑶值班人员应确切掌握本变配电系统的接线情况及主要设备的性能、技术数据和位置。⑷值班人员应熟悉掌握本所事故照明的配备情况和操作方法。⑸按要求认真正确填写、抄报有关报表并按时上报。并将当日的运行情况、检修及事故处理情况填入运行记录内。⑹值班时间内自觉遵守劳动纪律和本所的各相规章制度，劳动保护用品穿戴整齐。⑺值班人员应具备必要的“应知”、“应会”技能，有一定排除故障能力，熟知电气安全操作规程，并经考试合格。⑻在变配电所进行停电检修或安装工作时，应有保证人身及设备安全的组织措施和技术措施，并应向工作负责人指明停电范围及带电设备所在位置。⑼如遇紧急情况严重威胁设备或人身安全来不及向上级报告时，值班人员可先拉开有关设备的电源开关，但事后必须立即向上级报告。⑽变配电所发生事故或异常现象，值班人员不能判断原因时，应立即报告电气负责人。报告前不得进行任何修理恢复工作。⑾熟练掌握触电急救方法。 3.值班人员应知的安全注意事项⑴不论高低压设备带电与否，值班人员不准单独移开或越过遮拦及警戒线对设备进行任何操作和巡视。⑵巡视检查时应注意安全距离；高压柜前0.6m；10kV及以下0.7m；35kV以下1m。⑶电气设备停电后，即使是事故停电，在未拉开有关刀闸和采取安全措施以前，不得触及设备或进入遮拦内，以防止突然来电。⑷巡视检查架空线路、变电台时，禁止随意攀登电杆、铁塔或变电台。两人检查时，可以一人检查，一人监护，并注意安全距离。⑸在雨、雪、雾天气巡视及检查接地故障时，必须穿绝缘靴。雷雨天气不得靠近避雷器和避雷针。⑹高压设备发生接地故障时和巡视检查时与故障点保持一定的距离。室内不得接近故障点4m以内；室外不得接近故障点8m以内。接近上述范围时应穿绝缘靴，接触设备外壳、构架时应戴绝缘手套。 4.交接班要求⑴基本要求：接班人员必须按时提前到岗，交班人员应办理交接手续签字后方可离去。⑵交班人员应提前做好交班准备工作：①整理报表及检修记录等。②核对模拟盘与实际运行情况是否相符。③设备缺陷、异常情况记录。④核对并整理好消防用具、工具、钥匙、仪表、接地线及备用器材等。⑤提前做好清洁卫生工作。⑶交接班时应交清下列内容：①设备运行方式，设备变更和异常情况及处理经过。②设备检修、改造等工作情况及结果。③巡视检查中的缺陷和处理情况。④继电保护、自动装置的运行及动作情况。⑤当班已完成和未完成的工作及有关措施。⑷接班人员接班时做好下列工作：①查阅各项记录，检查负荷情况、音响、信号装置是否正常。②了解倒闸操作及异常事故处理情况，一次设备变化和保护变更情况。③巡视检查设备、仪表等，了解设备运行状况及检查安全措施布置情况。④核对安全用具、消防器材，检查工具、仪表的完好情况及接地线、钥匙、备用器材是否完好。⑤检查周围环境及室内外清洁卫生状况。⑸遇以下情况不准交接班：①接班人员班前饮酒或精神不正常。②发生事故或正在处理故障时。③设备发生异常尚未查清原因时。④正在倒闸操作时。 （二）高压设备巡视（见书P109）1.巡视检查的一般规定2.正常巡视检查的内容3.特殊巡视检查的内容 1、全部停电的工作室内高压设备（包括架空线路与电缆引入线在内）全部停电，通至邻接高压室的门全部闭锁，室外高压设备（包括架空线路与电缆引入线在内）全部停电。2、部分停电的工作高压设备部分停电，或室内虽全部停电，但通至邻接高压室的门并未全部闭锁。3、不停电的工作包括不需要停电和没有偶然触及导电部分危险的工作，允许在带电设备外壳上或导电部分上进行的工作。（三）高压设备上工作的安全措施 高压配电装置包括保护电器和开关电器。保护电器包括各种高压熔断器；开关电器指各种高压断路器、高压负荷开关和高压隔离开关。（一）高压熔断器1、RN型户内高压管式熔断器二主要高压电气设备安全要求 灭弧原理：当短路电流或过负荷通过熔管时，锡球受热先熔化，包围熔丝，铜锡互相渗透形成熔点较低的铜锡合金，使铜丝能在较低的温度下熔断。几根并联的熔丝，可使粗弧分细；管内填充的石英砂可加速电弧的熄灭。1－金属管帽；2－瓷管；3－工作熔丝；4－指示熔丝；5－锡球；6－石英砂；7－熔断指示器 2、RW型户外高压跌落式熔断器RW4－10跌落式熔断器特点：适用于周围空间没有导电尘埃和腐蚀气体等、没有易燃易爆危险及剧烈振动的户外场所，即可作为6～10KV交流电力线路和电力变压器的短路保护，又可在一定条件下，直接用绝缘钩棒来操作其熔管的开合，以断开接通小容量的空载变压器、空载线路和小负荷电流。灭弧：当线路上发生故障时，故障电流使熔丝迅速熔断，形成电弧。消弧管因电弧的灼热作用，分解出大量气体使管内形成很大的压力，并沿管道形成强烈的纵向吹弧，使电弧迅速拉长而熄灭，熔丝熔断后，熔管下部触头失去张力而下翻，使锁紧机构释放熔管，在触头弹力及熔管自重作用下，回转跌落，形成明显可见的断开间隙。操作：拉闸时，先拉开中相，再拉开下风侧边相，最后拉开上风侧边相；合闸时，先合上上风侧边相，再合上下风侧边相，最后合上中相。 （二）高压隔离开关作用：隔离高压电源，保证其它电气设备的安全检修。结构：常见的有刀闸式和V型两种。分断时有明显的可见的断开点。注意：没有专门的灭弧装置，不能带负荷操作。 （三）高压负荷开关特点：断流能力不大，不能用来切断短路电流，线路的短路故障借助于与其串联的高压熔断器来进行保护。专门用于高压装置中通断负荷电流。 （四）高压断路器作用：通断负荷电流，在严重过载和短路时自动跳闸，切断过载电流和短路电流。特点：相当完善的灭弧结构和足够的断流能力。类型：分为油断路器、真空断路器、六氟化硫断路器等。（1）油断路器：分多油和少油两种，主要用于10KV系统中。 （2）真空断路器：利用高真空度介质（一种压强低于10－4mm汞柱的稀薄气体）的高的绝缘强度和在这种稀薄气体中电弧生成物（带电粒子和金属蒸气）具有很高的扩散速度，从而使电弧电流过零后触头间隙的介质强度能很快恢复起来的原理而实现的。适用于10KV及以下的以电缆为进线的户内配电系统，除了作为普通配电保护断路器外，尤其适用于频繁操作及故障较多的场合。如：投切电容器组、控制电炉变压器、切合高压电动机等。 （3）六氟化硫断路器采用六氟化硫作为绝缘介质和灭弧介质，六氟化硫气体是一种无色、无臭、不燃烧的惰性气体具有优异的绝缘和灭弧能力。其绝缘能力高出普通空气的2.5～3倍，灭弧能力则高近100倍。该断路器具有开断能力很强，灭弧能力强，属于高速断路器；结构简单，无燃烧、爆炸危险；但是，虽然六氟化硫本身无毒，但在电弧的高温作用下会产生氟化氢等有强烈腐蚀性的剧毒物质，检修时应注意防毒。 （五）高压开关柜作用：按照一定的线路方案将有关一、二次设备组装而成的一种高压成套配电装置，在发电厂和变配电所中作为控制和保护发电机、变压器和高压线路之用，也可作为大型高压交流电动机的起动和保护之用，其中装有高压开关设备、保护电器、监测仪表和母线、绝缘子等。类型：固定式和手车式两种。 （六）电力变压器1.电力变压器的结构 2.电力变压器的技术参数额定容量：变压器在正常工作条件下发挥出来的最大容量，指视在功率。阻抗电压：表示变压器内阻抗（漏阻抗）大小的参数。由短路试验求得。空载电流：即为变压器的励磁电流。其大小决定于变压器的电磁结构。空载损耗（铁损）：基本上是铁心中的功率损耗。是做变压器空载试验时测得的功率损耗。短路损耗（铜损）：基本上是绕组中的功率损耗。是做变压器短路试验时测得的功率损耗。温升：是变压器温度与环境温度之差。温升限值决定于绝缘材料的种类。 3.电力变压器运行检查（1）变压器巡视运行中的变压器应巡视检查：负荷电流、运行电压是否正常；温度和温升是否过高，冷却装置是否正常，散热管温度是否均应，散热管有无堵塞现象；油温、油色是否正常，有无渗漏现象；接线端子连接是否牢固、接触是否良好，有无过热现象；套管及整体是否清洁，套管有无裂纹、破损和放电痕迹；变压器运行声音是否正常；呼吸器内吸潮剂的颜色是否加深、是否达到饱和状态；通向气体继电器的阀门和散热器的阀门是否处于打开状态；防爆管的隔膜是否完整；变压器外壳接地是否良好等。（2）变压器故障主要有绝缘老化、绝缘油劣化、过电压引起的故障、套管及引线故障、磁路故障、分接开关故障等。（3）变压器事故处理主要有变压器内部异常声响、变压器保护动作、变压器油位过高或过低、变压器油枕或防爆管喷油、变压器油质变坏或油温突然升高、变压器着火等事故的处理。 三主要高压电气设备安全操作要求（一）倒闸操作倒闸操作主要是指拉开或合上断路器或隔离开关，拉开或合上直流操作回路，拆除和装设临时接地线及检查设备绝缘等。倒闸操作直接改变电气设备的运行方式，是一项重要而又复杂的工作。如果发生错误操作，就会导致事故或危及人身安全。1.倒闸操作的基本要求⑴为防止误操作，变配电所的倒闸操作必须填写操作票。⑵倒闸操作必须两人同时进行，一人监护、一人操作。特别重要和复杂的倒闸操作，应由电气负责人监护。⑶高压操作应戴绝缘手套，室外操作应穿绝缘靴、戴绝缘手套。⑷如逢雨、雪、大雾天气在室外操作，无特殊装置的绝缘棒及绝缘夹钳禁止使用，雷达时禁止在室外操作。⑸装卸高压保险时，应戴防护镜和绝缘手套，必要时使用绝缘夹钳并站在绝缘垫或绝缘台上。 2.倒闸操作的技术规定⑴送电时，先合母线侧刀闸，再合线路侧刀闸，最后合上开关。停电时顺序相反，严禁带负荷拉、合刀闸。⑵带联络线的操作：停送电时，同一系统要用开关进行并列、解列，不得用刀闸并列或解列。⑶母线停送电操作：电压互感器应最后停电，送电时应先合电压互感器。⑷倒换母线操作：应先合上母线备用开关，取下该开关操作保险，将要停用母线所带的线路倒置运行母线，最后再断开原运行母线开关。⑸变压器停电：先停负荷侧，再停电源侧。送电时顺序相反。⑹拉开或合上刀闸时，应迅速果断，但不可用力过猛。操作机构有故障时，不得强行拉、合，操作完毕应检查销子是否到位。⑺室外单极刀闸，跌落保险在停电拉闸时先拉中相，再拉下凤向一相，最后拉余下的一相。严禁带负荷操作。 3.操作票的填写操作票有第一种操作票、第二种操作票以及口头或电话命令三种形式。⑴操作票必须根据调度指令或上级通知要求填写。接受指令时，受令人要认真复诵，审核无误，并将指令记入值班记录。⑵倒闸操作票应将下列项目填入票内：①应拉合的开关和刀闸②检查开关和刀闸的位置③检查接地线是否装设或拆除④检查负荷分配⑤装、拆临时接地线⑥安装或拆除控制回路或电压互感器回路的保险⑦切换保护回路⑧检验是否确无电压。⑶操作票必须由操作人在接受指令后操作前填写。经监护人、值班负责人审核签字后方可操作。⑷操作票必须按操作项目的顺序逐项填写，不得颠倒或并项填写。⑸操作票应用钢笔或圆珠笔填写，不得用铅笔。字迹工整，不得涂改。⑹操作票统一编号，按顺序使用，填费的操作票应注明“作废”的字样。已操作完的应注明“已操作”的字样。已操作的操作票应妥善保管。⑺填清操作任务，操作开始和终止时间，填清操作人、监护人、下令人的姓名，禁止代签。 4.倒闸操作的安全要求1）操作票的执行⑴填好的操作票，必须与系统接线图或模拟盘核对，经核实无误后，由值班人签字。⑵操作前首先核对将要操作设备的名称、编号和位置，操作时由监护人唱票，操作人应复诵一遍，监护人认为复诵正确，即发出“对”或“操作”的命令。操作人方可进行操作。每操作完一项，立即在本操作项目前做“√”的标记。⑶操作时要严格按照操作票的顺序进行，严禁漏操作或重复操作。⑷全部操作完成后，填写终了时间，并做好“已执行”的标记。⑸操作中发生疑问时，应停止操作，立即向值班调度员（下令人）或站长报告，弄清后再继续操作。切不可擅改操作票。 4.倒闸操作的安全要求2）操作监护⑴监护人应由有经验的人员担任。⑵监护人在操作前应协助操作人检查在操作中使用的安全用具，审核操作票等。⑶监护人必须在操作现场，始终监护操作人操作的正确性。不得擅离职守，参与同监护工作无关的事宜。⑷每一操作步骤完成后，应检查开关设备的位置，仪表指示，联锁及标示牌等情况是否正确。⑸设备投入运行后应检查电压、电流、声音、信号显示、油面是否正常。3）送电操作要求⑴明确工作票或调度指令的要求，核对将要送电的设备，认真填写操作票。⑵按操作票的顺序在模拟盘上预演，或与系统接线图核对。⑶根据操作需要，穿戴好防护用具。⑷按照操作票的要求在监护人的监护下，拆除临时遮拦、临时接地线及标示牌等设施，由电源侧向负荷侧逐级进行合闸送电操作，严禁带地线合闸。 4）停电操作要求⑴明确工作票或调度指令的要求，核对将要停电的设备，认真填写操作票。⑵按操作票的顺序在模拟盘上预演，或与系统接线图核对。⑶根据操作要求，穿戴好防护用具。⑷按照操作票的要求在监护人的监护下，由负荷侧向电源侧逐级拉闸操作，严禁带负荷拉刀闸。⑸停电后验电时，应用合格有效的验电器，按规定在停电的线路或设备上进行验电。确认无电后再采取接挂临时接地线、设遮栏、挂标示牌等安全措施。 5.防止错误操作的联锁装置防止错误操作的联锁装置，是从技术上采取的措施，使开关的错误操作受到限制，常用的联锁装置有：⑴机械联锁：即以机械传动部件位置的变动保证开关未拉开前，刀闸的操作手柄不能动作，或没拆除接地线时不能合闸送电等。⑵电气联锁：即在电动操作系统中，利用开关上的辅助开关之间的编程联锁，控制倒闸操作，当未按编程操作时，由主联锁开关先动作切断电路或拒动作发出信号。⑶电磁联锁：即整套装置由多个电磁锁和相应配套元件组成，以实现多功能的防误锁作用。⑷钥匙联锁：是在隔离开关与断路器上或其他相关的设备上加装的联锁，将钥匙放在操作机构内或特定的部位，只有前一项操作完毕，取出钥匙，才能进行下一项的操作。 （二）高压熔断器的操作1.户内式熔断器的操作户内型管式熔断器应安装牢固、接触良好。更换熔断器必须停电进行，并配用安全用具，而且有人监护。绝不允许带电操作。2.跌落式熔断器的操作跌落式熔断器是分相操作的。操作时第二相会产生比较强烈的电弧。因此，跌落式熔断器正确的操作顺序是：拉闸时，先拉开中相，再拉开下风侧边相，最后拉开上风侧边相；合闸时，先合上上风侧边相，再合上下风侧边相，最后合上中相。3.电力变压器分接开关的操作分接开关是用于改变变压器一次绕组抽头，借以改变变压比，调整二次电压的专用开关。分接开关分为有载调压和无载调压两种，电力变压器一般都是无载调压分接开关。分接开关的操作必须在停电后进行。改变档位前、后均须应用万用表和电桥测量绕组的直流电阻，线间直流电阻偏差不得超过平均值的2％。 说明：分接开关的调压原理，根据→分接开关有：Ⅰ、Ⅱ、Ⅲ三档位置；对应的变压比为10.5/0.4；10/0.4；9.5/0.4。分别适用于电压偏高、电压适中、电压偏低的情况。当二次电压偏高，应往上调到Ⅰ档，即（10.5/0.4）位置，即N1↑；如二次电压偏低，应往下调到Ⅲ档（9.5/0.4）位置，即N1↑；即所谓的“高往高调，低往低调”。 返回 返回'
