特种设备教学课件PPT 43页

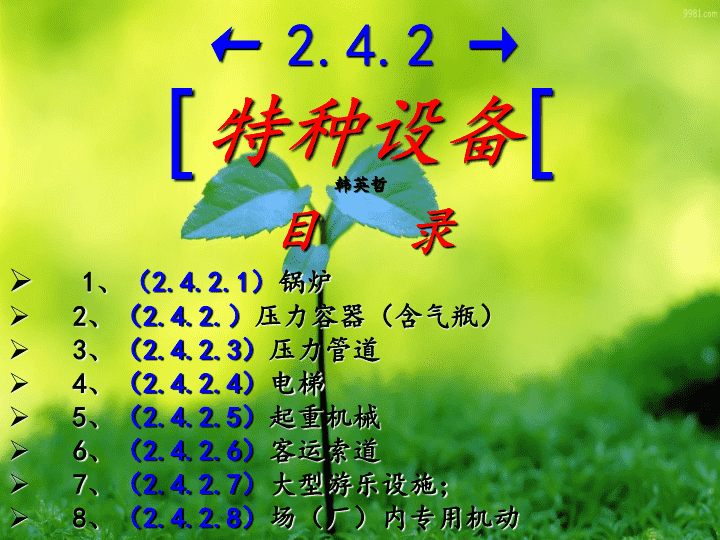

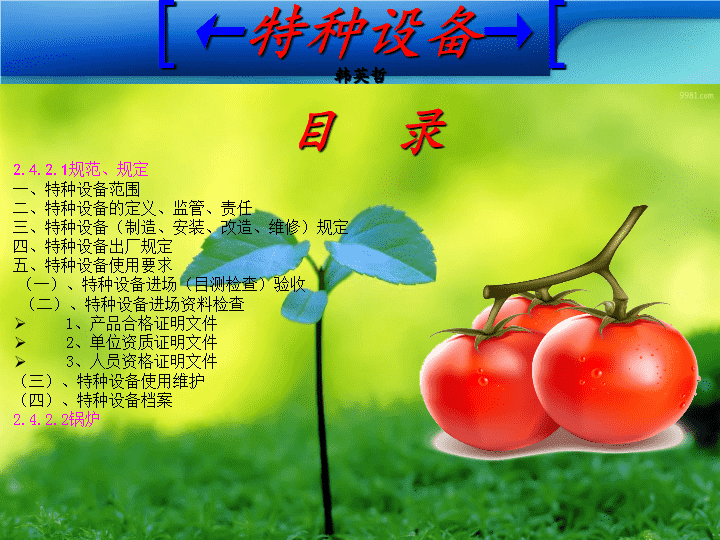

'←2.4.2→特种设备韩英哲目录1、（2.4.2.1）锅炉2、（2.4.2.）压力容器（含气瓶）3、（2.4.2.3）压力管道4、（2.4.2.4）电梯5、（2.4.2.5）起重机械6、（2.4.2.6）客运索道7、（2.4.2.7）大型游乐设施；8、（2.4.2.8）场（厂）内专用机动 ←特种设备→韩英哲目录2.4.2.1规范、规定一、特种设备范围二、特种设备的定义、监管、责任三、特种设备（制造、安装、改造、维修）规定四、特种设备出厂规定五、特种设备使用要求（一）、特种设备进场（目测检查）验收（二）、特种设备进场资料检查1、产品合格证明文件2、单位资质证明文件3、人员资格证明文件（三）、特种设备使用维护（四）、特种设备档案2.4.2.2锅炉 2.4.2.3压力容器2.4.2.4压力管道2.4.2.5电梯2.4.2.6起重机械2.4.2.7客运索道2.4.2.8大型游乐设施2.4.2.9场（厂）内专用机动车 ←特种设备→韩英哲目录?（二）、吊装方案编制内容1、现场工况2、技术工作布置计划3、计算4、安全措施（三）、吊装作业计算1、吊装作业方式2、吊装受力分析3、吊装作业算例4、吊装作业（双机抬吊）5、吊装作业（钢绳拉力计算）6、吊装作业《起重吊装常用数据》7、吊装作业（吊装绳分支拉力计算）8、吊装设备（桥门式起重机）安全装置9、吊装设备（塔式起重机）安全装置10、吊装设备（臂架起重机）安全装置11、吊装设备（安全装置）的功能12、吊装设备（安全装置）的检查13、（起重吊装）作业常识（1）、五确认（2）、十不吊、（3）、吊装绳结、（4）、绳带、吊钩、（5）、绳结、绳卡 2.4.2.1规范、规定一、特种设备范围设备种类条件检测周期检测时限备案时限备案级别锅炉承压蒸汽锅炉容积≥30L承压热水锅炉出口水压≥0.1MPa（表压），额定功率≥0.1MW有机热载锅炉压力容器固定式或移动式容器气体液化气体最高工作压力≥0.1MPa（表压），且压力与容积的乘积≥2.5MPaL液体最高工作温度≥标准沸点气瓶气体液化气体公称工作压力≥0.2MPa（表压），且压力与容积的乘积≥1.0MPaL液体标准沸点≤60℃摄氏氧舱等压力管道气、液、蒸汽介质最高工作压力≥0.1MPa(表压)，公称直径＞25mm液体介质可燃、易燃、有毒、腐蚀性、最高工作温度≥标准沸点，且公称直径＞25mm起重机械升降机额定起重量≥0.5t1年期满前30日使用前后30日辖市或设区市起重机承重固电葫额定起重量≥1.0t，且提升高度≥2m2年大型游乐设施------设计最大运行线速度≥2m/s，或运行高度距离地面≥2m厂车叉车… 2.4.2.0规范、规定二、特种设备的定义、监管、责任1、特种设备：①涉及生命安全②危险性较大的→设备2、特种设备分类：①锅炉、②压力容器（含气瓶）、③压力管道；④电梯、⑤起重机械；⑥客运索道、⑦大型游乐设施；⑧场（厂）内专用机动。3、特种设备监管：（县以上←→国务院）特种设备安全监督管理部门[设在质量监督检验检疫局]（质检局）国务院令第549号《国务院关于修改〈特种设备安全监察条例的决定》-2009年5月1日施行4、检验检测：特种设备检验检测机构，对其检验检测结果、鉴定结论承担法律责任。5、特种作业：①容易发生事故②对操作者本人、他人的安全健康及设备、设施的安全可能造成重大危害的作业。6、特种作业分类：11个作业类别、51个工种①电工作业、②焊接与热切割作业③煤矿、④金属非金属矿山安全作业⑤石油天然气安全作业、⑥冶金（有色）生产安全作业（煤气）⑦危险化学品安全作业、⑧烟花爆竹安全作业⑨制冷与空调作业⑩高处作业⑪安全监管总局认定的其他作业 2.4.2.1规范、规定二、特种设备的定义、监管、责任7、特种设备监管：安全生产监督管理局（安监局）[质检总局140号令《国家质检总局关于修改<特种设备作业人员监督管理办法>的决定》-2011年7月1日施行](安监总局30号令《特种作业人员安全技术培训考核管理规定》-2010年7月1日起施行)（原经贸委《特种作业人员安全技术培训考核管理办法》同时废止。）8、特种设备《条例》不适：①军事装备、核设施、航空航天器、铁路机车、海上设施和船舶以及矿山井下使用的特种设备、民用机场专用设备的安全监察不适用于条例。②房屋建筑工地和市政工程工地用起重机械、场（厂)内专用机动车辆的安装、使用的监督管理，由建设行政主管部门依照有关法律、法规的规定执行。9、特种作业人员监督对象：锅炉（操作、水处理作业）、压力容器（操作含带压密封罐车充装、气瓶充装、氧舱维护）、压力管道（操作含带压密封）、电梯（机械安装维修、电气安装、电气维修、电梯司机）、起重机械作业（机械安装维修、电气安装、电气维修、司索、指挥、司机）、客运索道作业（安装、维修、司机、编索）、大型游乐设施作业（安装、维修、操作）、场（厂）内机动车辆作业（司机、维修）、特种设备焊接作业（承压焊、结构焊）、安全附件维修作业（安全伐维修）、特种设备管理（锅炉、压力容器、气瓶充装、压力管道、电梯、起重机械、客运索道、大型游乐设施等安全管理） 2011第95号公告《特种设备作业人员作业种类与项目》序号种类作业项目项目代号1特种设备相关管理特种设备安全管理负责人A1特种设备质量管理负责人A2锅炉压力容器压力管道安全管理A3电梯安全管理A4起重机械安全管理A5客运索道安全管理A6大型游乐设施安全管理A7场(厂)内专用机动车辆安全管理A82锅炉作业一级锅炉司炉G1二级锅炉司炉G2三级锅炉司炉G3一级锅炉水质处理G4二级锅炉水质处理G5锅炉能效作业G6 2011第95号公告《特种设备作业人员作业种类与项目》序号种类作业项目项目代号3压力容器作业固定式压力容器操作R1移动式压力容器充装R2氧舱维护保养R34气瓶作业永久气体气瓶充装P1液化气体气瓶充装P2溶解乙炔气瓶充装P3液化石油气瓶充装P4车用气瓶充装P55压力管道作业压力管道巡检维护D1带压封堵D2带压密封D36电梯作业电梯机械安装维修T1电梯电气安装维修T2电梯司机T3 2011第95号公告《特种设备作业人员作业种类与项目》序号种类作业项目项目代号7起重机械作业起重机械机械安装维修Q1起重机械电气安装维修Q2起重机械指挥Q3桥门式起重机司机Q4塔式起重机司机Q5门座式起重机司机Q6缆索式起重机司机Q7流动式起重机司机Q8升降机司机Q9机械式停车设备司机Q108客运索道作业客运索道安装S1客运索道维修S2客运索道司机S3客运索道编索S4 2011第95号公告《特种设备作业人员作业种类与项目》序号种类作业项目项目代号9大型游乐设施作业大型游乐设施安装Y1大型游乐设施维修Y2大型游乐设施操作Y3水上游乐设施操作与维修Y410场(厂)内专用机动车辆作业车辆维修N1叉车司机N2搬运车牵引车推顶车司机N3内燃观光车司机N4蓄电池观光车司机N511安全附件维修作业安全阀校验F1安全阀维修F212特种设备焊接作业金属焊接操作（注） 三、特种设备（制造、安装、改造、维修）规定1、（制造、安装、改造）单位：经国务院特设安监部门许可，方可活动；2、(维修)单位：经省、自治区、直辖市特设安监部门许可，方可维修；3、（安装、改造、大修）机构：经国务院特设安监部门核准的单位监督检验合格；4、(安装、改造、维修竣工、验收)报备：30日内报辖区市特设安监部门登记。四、特种设备出厂（应附文件）1、安全技术规范要求的设计文件；2、产品质量合格证明文件；3、安装及使用维修说明；4、监督检验证明等文件。行政许可制！两有证①特种设备凭证（合格标志）使用②特种设备作业人员持证上岗。2.4.2.0规范、规定设计检验使用维修改造安装制造监管环节 五、特种设备使用（四证三资质两资格一验收）！（一）、特种设备进场（目测检查）验收1、设备外观质量，可靠性能（淘汰产品），安全功能（试用、缺失）目测检查（二）、特种设备进场资料检查1、产品准用证明文件①（定点厂家）产品质量合格证明文件②产品出厂证明文件（生产厂家自检证明文件及检验人员签字盖章）③安装及使用维修说明④监督检验证明等文件⑤第三方检验合格证明文件⑥准用证明文件（报政府安监部门备案证明文件）2、相关单位资质证明文件①生产厂家资质证明文件；②特种设备检测（第三方）单位资质证明文件③特种设备（安装、拆除）单位资质证明文件3、相关人员资格证明文件①特种设备安装、拆除人员资格证明文件②特种设备操作、维修人员资格证明文件 （三）、特种设备使用维护1、定期检查：单位每月一次，操作人员每周检查一次，并记录；2、（有效期满前1月向特设检验检测机构提出复检要求）；3、报废注销：向原登记监管部门办理注销；4、应急预案：使用单位应制定特种设备应急措施和救援预案。（四）、特种设备档案1、使用定点厂家合格产品（厂家资质证明、产品质量证明文件及资料整）；2、准用证、报废注销，设计、制造、安装、使用、修理、改造、检验等记录;3、专职管理（机构、人员）；4、持证上岗；5、定期检验（外部检验、内部检验、耐压试验）；6、控制水质（锅炉）；7、报告事故。 2.4.2.1锅炉一、锅炉的概念利用然烧能、电能、其他能加热液体，输出热能设备。1、范围规定：①蒸汽锅炉（容积）V≥30L；②热水锅炉(出口水压)P≥0.1MPa,额定功率W≥0.1MW；③有机热载体锅炉。2、基本结构：①锅、②炉2大部分；①安全阀、②压力表、③水位表、④温度计、⑤自控联琐、熄火5安全装置；①各类阀门、②测控仪表、③给水设备、④送风机、⑤引风机、⑥除尘器、⑦输煤、⑧出渣8设备。二、工作过程：①燃料燃烧过程→②传热过程→③液体加热、汽化、分离、蒸汽的过热过程。三、基本参数：①额定蒸发量（蒸汽锅炉）t/h；②额定热功率（热水、热载体锅炉）MW，单位换算0.7MW＝700kW＝1.0t/h；③压力单位MPa，单位换算0.1MPa≈1kgf/cm2 四、锅炉分类：（1）按压力分：①低压锅炉、②中压锅炉、③高压锅炉。（2）按蒸发量分：①小型锅炉、②中型锅炉、③大型锅炉。（3）按燃烧室分：①内燃式锅炉、②外燃式锅炉（4）按燃料种类分：①燃煤锅炉、②燃油锅炉、③燃气锅炉、④核能锅炉、⑤电加热锅炉、⑥沼气锅炉、⑦太阳能锅炉、⑧余热（废热）锅炉、⑨垃圾燃料锅炉。（5）按工作介质分：①蒸汽锅炉、②热水锅炉、③汽水两用锅炉、④热油有机热载体锅炉；（6）按结构形式分：①立式锅炉、②卧式锅炉；③锅壳锅炉、④水管锅炉、⑤组合（快装、组装、散装）锅炉。（7）按许可级别分：①A级锅炉―参数不限、②B级锅炉―蒸汽压力P≤2.5MPa；出水压力P≤2.5MPa，出水温度t≥120℃。③C级锅炉―蒸汽压力P≤0.8MPa；蒸发量≤1t/h；出水压力P≤0.8MPa，出水温度t≥120℃。④D级锅炉―蒸汽压力P≤0.1MPa；出水温度＜120℃；热功率≤2.8MW。（8）《特设目录》分：①蒸汽锅炉（❶电站锅炉、❷工业锅炉、❸船舶锅炉、❹机车锅炉、❺生活锅炉），②热水锅炉，③有机热载体锅炉（❶气相炉、❷液相炉）。 快装链条锅炉水管锅炉结构水管锅炉外形流化床锅炉立式燃油（气）锅炉卧式燃油（气）锅炉低压热水锅炉高压热水锅炉立式横水管锅炉立式汽水二用锅炉 五、锅炉的主要安全附件1、安全阀：防止超压运行，压力超过就自动开启、正常时自动关闭。2、压力表：显示压力（锅炉的工作状态），提示操作人员采取措施。3、水位计（水位表）：监视水位（锅炉缺满水易引发事故）。4、其他有高低水位报警装置、自动连锁、熄火保护装置等。六、锅炉的使用与管理1、锅炉日常管理：①贯彻执行法规;②制定规章制度;③采购,验收,试车;④监督检查锅炉运行和维修;⑤锅炉检验,修理,改造和报废等技术申请;⑥参加锅炉事故调查分析和报告;⑦负责技术人员培训,锅炉注册登记,锅炉使用证,锅炉资料及归档.2、建档技术：①档案卡；②设计、制造、安装技术文件和资料；③检验、检测记录以及有关检验的技术文件和资料；④修理方案、实际修理情况记录以及有关技术文件和资料；⑤技术改造方案、图样、材料质量证明书、施工质量检验技术文件和资料；⑥安全附件效验、修理和更换记录；⑦有关事故记录资料和处理报3、锅炉注册与取证：锅炉在投入使用前，使用单位必须向当地锅炉安全监察机构登记、取得锅炉使用证，才能将设备投入运行使用单位申办锅炉登记手续时，应填写《锅炉登记表》和《锅炉登记卡》，并交验相关资料(出厂技术资料；安装质量监检报告；锅炉房平面图；水处理方法及水质指标；规章制度；持证司炉工人数）4、操作人员培训与资质：锅炉操作人员必须经过培训考试，取得当地安全监察机构签发的操作证才能独立上岗操作，且不得操作高于核准类别的锅炉；锅炉水处理人员须经过培训考试合格后，取得当地锅炉安全监察机构颁发的相应资格证书后，才能从事相应水处理工作 5、锅炉运行安全：运行时操作人员应执行锅炉安全运行规章制度，遇到符合紧急停炉令的，应紧急停炉；出现问题无法恢复正常及其他重大问题，应停止锅炉；设备或停用的锅炉须采取防腐措施；运行中每班一巡检，内容为水位、燃烧和炉排的运转、输煤出渣、除尘等设备，润滑部位、过热器、省煤器、汽水系统、给水设备、吹灰装置等。七、锅炉的定期检查1、检查年限：①外部检验一年一次；②内部检验二年一次；③水压试验六年一次。2、检查期限：①压力表半年验一次,并有合格和日期标志；②安全阀每年验一次;调定压力合格③水位计用红线标出高低水位，随时观测。 2.4.2.2压力容器一、压力容器的定义、分类(一)、压力容器的三个指标1、压力指标：最高工作压力P≥0.1MPa（不含液体静压力）2、内径指标：内径（非圆截面指最大尺寸）L≥0.15m，V≥0.025m33、质量、温度指标：介质为气、液化气体或最高温度≥标准沸点的液体(二)、压力容器分类1、按压力划分：①低压、②中压、③高压、④超高压2、按原理划分：①反应压力容器：完成介质的物理化学反应,“R”②换热压力容器：完成介质热交换,“E”③分离压力容器：完成液压平衡缓冲和气体净化分离,“S”④储存压力容器：储存、盛装气、液、液化气等介质3、按类别划分：第一类、第二类、第三类 4、按《特种设备目录》划分（1）固定式压力容器：❶超高压容器：Ｐ≥１00MPa（代号U），❷高压容器：10兆帕≤Ｐ＜100MPa(代号H)，❸第三类中压容器：1.６兆帕≤Ｐ＜10MPa（代号M）毒性为极度、❹第三类低压容器：0.1兆帕≤Ｐ＜1.6MPa（代号L）高危害的中压容器、压力•体积≥0.2MPam3的低压容器；易燃或毒性中度危害介质，压力•体积≥0.5MPam3中压储存容器；高、中压管壳式余热锅炉，高压容器。❺第二类中压容器：1.６兆帕≤Ｐ＜10MPa（代号M）中压容器，易燃或毒❻第二类低压容器：0.1兆帕≤Ｐ＜1.6MPa（代号L）性中度危害的低压反应容器和储存容器，毒性为极度和高危害的低压容器、低压管壳式余热锅炉，搪玻璃压力容器。❼第一类压力容器：0.1兆帕≤Ｐ＜1.6MPa（代号L），（2）移动式压力容器：❶铁路罐车→❷汽车罐车、❸长管拖车、❹罐式集装箱四个品种。❷汽车罐车❸长管拖车❶铁路罐车❹罐式集装箱 （3）气瓶：❶无缝气瓶、❷焊接气瓶、❸液化石油气瓶、❹溶解乙炔气瓶、❺车用气瓶、❻低温绝热气瓶、❼缠绕气瓶、❽非重复充装气瓶、❾特种气瓶九个品种。（4）氧舱：❶医用氧舱、❷高压气舱、❸再压舱、❹高海拔试验舱、❺潜水钟五个品种。(三)、简单压力容器条件：（不适用于移动式压力容器）①设计压力≥于1.6MPa；②容积≥1000L；③压力·容积≥5MPa·L，并且≥1000MPa·L；④介质为空气、氮气和医用蒸馏水蒸发而成的水蒸气；⑤设计温度大于或者等于-20℃，最高工作温度小于或者等于150℃；⑥非直接火焰的焊接容器。❶无缝气瓶❷焊接气瓶❼缠绕气瓶非重复充装气瓶特种气瓶❶医用氧舱、 （1）固定式压力容器：固定、移动式容器P≥0.1MPa，P·V≥2.5MPa·L；有固定安装和使用地点，工艺条件和操作人员也较固定的压力容器。（TSGR0004-2009固定式压力容器安全技术监察规程）（2）移动式压力容器：单个或多个罐体、瓶体、走行装置等组成运输装备。（3）气瓶：P≥0.2MPa，且P·V≥1.0MPa·L； 反应容器压力容器结构1、压力容器的安全附件①安全阀、②爆破片装置、③紧急切断装置、④压力表、⑤液面计、⑥测温仪表、⑦快开门式压力容器的安全联锁装置2、气瓶的安全装置①安全泄压装置（防爆片、易熔塞、安全阀、爆破片—易容塞复合装置）②瓶帽（防止瓶阀被破坏的保护装置）；③防震圈；④壁厚与磨损程度。二、压力容器安全附件 三、紧急停止的条件和步骤1、紧急停止运行的条件:（1）、工作压力、介质温度或壁温超过许用值（2）、主要受压元件发生裂缝、鼓包、变形、泄露（3）、安全附件失效（4）、接管、紧固件损坏（5）、发生火灾（6）、过量充装（7）、液位失去控制（8）、发生严重振动2、紧急停止运行的操作步骤::①迅速切断电源；②停止向容器内送物料；③迅速打开出口阀；④必要时打开放空阀；⑤与上级联系四、登记与档案1、资料登记：①压力容器档案卡、②产品合格证、③产品质量证明书；④施工安装图、⑤压力容器监督检验证书2、建立技术档案：①档案卡、②压力容器设计、安装技术资料、③检验记录及资料；④修理方案、实际修理记录及资料、⑤改造方案、图样、材料质量证明；⑥安全附件校验、修理和更换记录、⑦事故处理记录及处理报告 五、气瓶的使用、管理、检验、报废1、气瓶的管理：不得擅自更改气瓶的钢印、颜色标记、气瓶编号。使用前应进行安全状况检查，对盛装气体进行确认。2、气瓶的使用：焊割作业,乙炔瓶与氧气瓶距离≥10m,明火距瓶距离≥10m;瓶内气体不得用尽,乙炔气瓶剩余压力≥0.05MPa;液化气瓶≥0.5%~1%的气体。3、气瓶的检验：腐蚀性气体的气瓶2年检查一次；一般性气体的气瓶3年检查一次；在用的YSP-0.5型、2型、5型、10型、15型、液化石油气钢瓶，自制造日期起，（1-3）次检验周期为4年，第4次为3年；YSP-50型钢瓶，3年检验一次。惰性气体的气瓶5年检验一次；车用液化石油气钢瓶5年检验一次；车用压缩天然气钢瓶年检查一次。4、气瓶的报废：①液化石油气钢瓶为15年②盛装腐蚀性气体（氯气、氨气等）的钢制焊接气瓶为12年③盛装其他气体（乙炔气等）的钢制焊接气瓶为20年④钢质无缝气瓶（氧气瓶等）为30年 2.4.2.3压力管道1、定义：利用一定的压力，输送气体或者液体的管状设备。2、范围：最高工作压力≥0.1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性；最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于２５ｍｍ的管道。①压力：P≥0.1MPa，D＞25mm；②介质：气体、蒸汽、可燃、易爆、有毒、有腐蚀性的液体。3、压力管道分类（1）按《压力容器压力管道设计许可规则》及《压力管道安装许可规则》分：①长输管道、②公用管道、③工业管道、④动力管道四类。（2）按《特种设备目录》分：①长输管道（❶输油管道、❷输气管道）、②公用管道（❶燃气管道、❷热力管道）、③工业管道（❶工艺管道、❷动力管道、❸制冷管道）。4、各类压力管道的定义（1）长输管道：产地、储存库、使用单位间的用于输送商品介质的管道。（2）公用管道：城市、乡镇范围内公用事业、民用燃气管道、热力管道。（3）工业管道：企、事业单位输送介质的工艺、公用管道、其他辅助管道。（4）动力管道：火力发电厂用于输送蒸汽、汽水两相介质的管道。 5、管道级别划分（1）长输管道：①长输管道为GA1级：❶输送有毒、可燃、易爆气体介质，设计压力（或最高工作压力）大于4.0MPa的长输管道；❷输送有毒、可燃、易爆液体介质，设计压力（或最高工作压力）大于或者等于6.4MPa，输送距离2（指产地、储存库和用户之间用于输送商品介质管道的长度）大于或者等于200km的长输管道 ②其他长输（油气）管道为GA2级。（2）公用管道①城镇燃气管道为GB1级；②城镇热力管道为GB2级。（3）工业管道①工业管道为GC1级：❶输送毒性极度、高度危害气体介质，工作温度高于标准沸点的高度危害液体介质的管道；❷输送火灾危险性甲、乙类可燃气体或甲类可燃液体（包括液化烃）介质且设计压力P≥4.0MPa的管道；❸输送流体介质且设计压力P≥10.0MPa或者设计压力P≥4.0MPa且设计温度≥400℃的管道。②工业管道为GC2级：除GC3级管道外介质毒性危害程度、火灾危险性（可燃性）、设计压力及设计温度小于GC1级管道。③工业管道为GC3级：输送无毒、非可燃流体介质，设计压力P≤1.0MPa且设计温度大于-20℃但小于185℃。（4）动力管道①动力管道划分为GD1级：设计压力P≥6.3MPa且设计温度≥400℃管道。②动力管道划分为GD2级：设计压力P＜6.3MPa且设计温度＜400℃管道。6、压力管道的组成（1）组成件：①管子、②管件、③法兰、④垫片、⑤紧固件、⑥阀门等。（2）支承件：①吊杆、②支吊架、③支撑杆、④导轨等等。（3）安全附件：①安全阀、②压力表、③紧急切断装置（与锅炉压力容器相似）。长输管道工业管道 燃气管道热力管道 2.4.2.4电梯1、定义指动力驱动，利用沿刚性导轨运行的箱体或者沿固定线路运行的梯级（踏步），进行升降或者平行运送人、货物的机电设备。包括载人（货）电梯、自动扶梯、自动人行道等。（1）载人（货）电梯：服务于规定楼层的固定式升降设备。它具有一个轿箱、运行在至少两列垂直或倾斜角小于15°的刚性轨道之间。（2）自动扶梯：是指带有循环运动梯路向上或向下倾斜输送乘客的固定电力驱动设备。（3）自动人行道：是指带有循环运行的板式或带式走道，用于水平或倾斜角不超过12°输送乘客的固定电力驱动设备。2、电梯分类（1）大类分：①载人（货）电梯（垂直升降）；②杂物电梯（只能载货，且对运行速度、提升高度、轿厢面积和高度有限制）；③自动扶梯（梯级，倾斜角一般为300-450。）自动人行道（踏步，水平或有一定倾斜角，一般≤120）（2）用途分：①乘客电梯、②载货电梯（也可载人）、③杂物电梯（不可载人）、④病床电梯、⑤观光电梯、⑥专用电梯等。3、主要参数①额定速度（m/s）；②额定载重量（kg）；③层站数。4、安全装置①限速器、②安全钳、③缓冲器、④门锁、⑤各种电气联锁、⑥保护装置等。 观光电梯乘客电梯病床电梯载货电梯杂物电梯自动人行道自动扶梯 2.4.2.5起重机械目录1、（2.4.2.5.1）桥式起重机√2、（2.4.2.5.2）门式起重机√3、（2.4.2.5.3）塔式起重机√4、（2.4.2.5.4）流动式起重机√5、（2.4.2.5.5）铁路起重机…6、（2.4.2.5.6）座式起重机…7、（2.4.2.5.7）升降机√8、（2.4.2.5.8）缆索起重机…9、（2.4.2.5.9）桅杆起重机…10、（2.4.2.5.10）旋臂式起重机…11、（2.4.2.5.11）轻小型起重设备…12、（2.4.2.5.12）机械式停车设备（立体车库）… 一、定义：用于垂直升降或垂直升降并水平移动重物的机电设备。1、范围规定：①起重量≥0.5ｔ的升降机；②起重量≥１ｔ且提升高度≥２ｍ的起重机和承重形式固定电动葫芦等。2、起重机械分类：①桥式起重机、②门式起重机、③塔式起重机、④流动式起重机、⑤铁路起重机、⑥门座式起重机、⑦升降机、⑧缆索起重机、⑨桅杆起重机、⑩旋臂式起重机、⑪轻小型起重设备、⑫机械式停车设备（立体车库）。3、主要参数：①起重量（t）、②起升高度（m）、③运行速度（m/min）、④跨度和幅度（m）。4、主要保护装置：①极限位器；②缓冲器；③防风防爬装置；④安全钩；⑤超载保护装置等5、起重机的工作级别：按起升机构确定：分为A1～A8级，A1～A4轻、A5～A6中、A7重、A8特重。工作级别的划分是由起重机的利用等级（整个设计寿命周期内总的工作循环次数）和载荷状态决定的，它反映了起重机在载荷状态和利用繁忙程度两个方面的工作特性。 起重机工作级别表起重机械工作级别桥式起重机吊钩式电站安装及检修用A1、A2、A3车间及仓库用A3、A4、A5繁重工作车间及仓库用A6、A7抓斗式间断装卸用A6、A7连续装卸用A8冶金专用吊料箱用A7、A8加料用A8铸造用A6、A7、A8锻造用A7、A8门式起重机一般用途吊钩式A5、A6装卸用抓斗式A7A、8电站用抓斗式A2A、3造船安装用吊钩式A4、A5装卸集装箱用A6、A7、A8装卸桥料场装卸用抓斗式A7、A8港口装卸用抓斗式A8港口装卸集装箱用A6、A7、A8门座起重机安装用吊钩式A3、A4、A5装卸用吊钩式A6、A7装卸用抓斗式A7、A8塔式起重机一般用于建筑安装A2、A3、A4用吊灌装卸砼土A4、A5、A6汽车、轮胎、履带、铁路起重机安装及装卸用吊钩式A1、A2、A3、A4装卸用抓斗式A4、A5、A6缆索起重机安装用吊钩式A3、A4、A5装卸或施工用吊钩式A6、A7装卸或施工用抓斗式A7、A8 二、（2.4.2.5.1）桥式起重机（一）、简述：桥架在高架轨道上的起重机。沿两侧轨道纵向运行，小车沿轨道横向运行，构成一矩形工作范围，广泛用室内外仓库、厂房、码头和露天贮料场等处。（二）分类：1、普通桥式组成：（1）起重小车：①起升机构、②小车运行机构、③小车架组成。①起升机构：❶电动机、❷制动器、❸减速器、❹卷筒、❺滑轮组。（2）桥架运行机构：①主梁、②端梁组成，分单主梁桥架、双梁桥架两类。①单梁桥架：❶单根主梁、❷两边端梁组成，②双梁桥架：❶两根主梁、❷端梁组成。（3）桥架主梁结构类型较多：①箱形结构、②四桁架式结构、③空腹桁架结构（4）驱动方式:①集中驱动、②分别驱动、③"三合一"驱动方式。2、简易梁桥式与普通桥式起重机类似。起重量、跨度和工作速度均较小。由工字钢等组成的简单截面梁，用手、电动葫芦配简易小车为起重小车，在工字梁的下翼缘上运行。3、冶金专用桥式与普通桥式起重机相似，但在起重小车上还装有特殊的工作机构。工作特点是使用频繁、条件恶劣，工作级别较高，有5种类型：①铸造起重机、②夹钳起重机、③脱锭起重机、④加料起重机、⑤锻造起重机。4、防爆桥式用于有爆炸性气体环境中吊运，与普通桥式起重机相似，在电机、电气、金属面等部分采取防爆措施。防爆类分两种：①煤矿用防爆桥式起重机、②工厂用防爆桥式起重机。 （三）应用：是实现生产过程机械化、自动化的重要工具和设备。所以桥式起重机在室内外工矿企业、钢铁化工、铁路交通、港口码头以及物流周转等部门和场所均得到广泛的运用。（四）吊装：厂房内桥机体积、重量较大，不宜用机械化吊装。中小型桥机用单桅杆直立整体吊装，可提高工效，缩短施工周期，减少高空作业，程序如下：1、竖立桅杆①桅杆高度：最大高度为地面至屋面板高度减去桅杆顶部至屋面板之间的操作空间和桅杆询问的枕木高度。最小高度应满足起升高度的需要。②桅杆的位置：桅杆需立在大车两主梁间桥式起重机的重心处，小车须偏置，而桅杆也应偏离厂房的中心线，偏移量应据大、小车自重和小车偏置距离，通过计算确定。③桅杆底部：平实、铺两层以上枕木，或加钢轨、工字钢，确保地面承受桅杆的轴向压力。④桅杆立法：用移动式起重机竖立，既快又安全。⑤系挂滑车组、设置卷扬机：中小型桥机，可系挂两副滑车组，用两台卷扬机起吊，卷扬机置地点与桅杆中心距大于桅杆长度。2、组对大车、装小车：桥机的大梁、小车运到起吊位置组装，大车组对完后，小车置于小车轨道上，并和大车捆绑牢固。3、捆绑大车梁：50t以下桥机，挂两套滑车组用交叉捆绑法。4、试吊：将桥机吊离0.3-0.5m，悬停10min后无异再作晃动试验，检验卷扬机、桅杆、缆风绳和地锚等的可靠性，一切正常后，继续起吊。5、装操作室：将桥机吊离2.5m高，在机下搭好枕木堆，使起重机搁在枕木堆上，然后将操作室装在大梁上。装完操纵室后调整小车的位置，此位置经计算确定，使桅杆吊点两侧达到平衡。然后起重机直升离开枕木堆一小距离，仔细地调整小车的位置，确认达到平衡后，再次固定小车。，检查其它起吊设施，确认安全可靠后，方可起吊式起吊。 （五）控制：1.重物能上、下、左、右、前、后移动，除向下运动外，其余五个方向的终端都应设置终端保护。2.要有可靠的制动装置，即使在停电的情况下，重物也不会因自重落下。3.应有较大的调速范围，在由静止状态开始运动时，应从最低速开始逐渐加速，加速度不能太大。4.为防超载、超速出现危险，要有短路载保护措施。5.要有失压保护环节。6.要有安全措施。（六）检查项目：1、起升高度限位器、行程限位开关及各联锁机构性能，正常、安全可靠。2、主要零部件符合安全要求：开口增大小于原尺寸的15%，扭转变形小于10%；板钩衬套磨损小于原尺寸的50%，板钩心轴磨损小于5%，无剥落、毛刺、焊补。吊钩挂架及滑轮无明显缺陷。钢丝绳表面钢丝磨损、腐蚀量小于钢丝直径的40%，断丝小于总丝数的10%，无芯部脱出、死角扭拧、挤压变形、退火、烧损现象。绳卡子、压板、锲块连接完好，压板不少于2个，卡子数量不少于3个。卷筒无裂、松动；筒壁磨损小于原壁厚的20%；安全卷不少于2圈；制动带磨损小于原厚度的50%。安全滑触线：是新型移动供电装置，其绝缘、安全、耐温、抗振、节能等性能替代了旧式角铁及铜排滑触线；桥机易断电、产生火花、有鞭炮响声，更换频繁。为此，应进行如下改进：①增大集电器电刷倒角，并打磨光滑；②增加集电器两相对电刷间弹簧强度、弹性，保证弹簧恢复自如；③加深。加固集电器中的弹簧座，保证电刷的恢复弹簧在工作中不易"串位；④两段安全滑触线连接处连接块要有倒角，保证集电器平滑过渡。同时，为保证安全滑触线的正常使用，行车工的规范操作、维修工的定期保养、定期检查也必不可少。 三、（2.4.2.5.2）门式起重机（一）、形式分类：1、门框结构：（1）门式起重机：①全门式起重机：主梁无悬伸，小车在主跨度内进行；②半门式起重机：支腿有高低差，可根据使用场地的土建要求而定。（2）悬臂门式起重机：①双悬臂门式起重机：其结构的受力和场地面积的有效利用都是合理的。②单悬臂门式起重机：这种结构形式往往是因场地的限制而被选用。2、主梁形式：①单主梁：结构简单、制造安装方便，自身质量小，主梁多为偏轨箱形架结构。②双主梁：承载能力强、跨度大、整体稳定性好、自身质量较大、品种多。3、主梁结构：①桁架梁：用角钢或工字钢焊接而成，优点是造价低，自重轻，抗风性好。②箱梁：用钢板焊接成，安全性高，刚度大。用于大吨位及超大吨位门机。③蜂窝梁：主梁端面三角形，两侧斜腹有蜂窝孔，上下部有弦杆。4、用途形式：①普通龙门机：多用箱型式、桁架式结构，用途最广泛。运各种成件、散料，起重100吨下，跨度4～39米。主指吊钩、抓斗、电磁、葫芦门式起重机，也包括半门式起重机。②水电站龙门机：吊运、启闭闸门，也可安装作业。起重80～500吨，跨度8～16米；起升速度低1～5米/分。虽不常吊运，但一旦使用工作十分繁重，因此要适当提高工作级别。③造船龙门机：用于拼装船体，两台起重小车；起重100～1500吨；跨度185米；起升速度2～15米/分，还有0.1～0.5米/分的微动速度。④集装箱龙门机：用于集装箱码头。工作级别较高，起升速度8～10米/分；跨度据集装箱排数定，最大60米左右，相应20、30、40英尺长，起重量分20吨、25吨和30吨。 （二）、构成部件根据行业标准GB/T14406规定，龙门吊主要由以下零部件构成：①圆柱车轮、②缓冲器、③块式制动器、④钢丝绳、⑤起重吊钩、⑥司机室、⑦减速器、⑧铸造滑轮、⑨铸造卷筒、⑩电动机、⑪电控设备。（三）、维护保养1、润滑：起重机各机构的工作性能和寿命很大程度上取决于润滑。走行大车、吊重桁车等每周注润一次；卷扬机加注工业齿轮油（SY1172—80）200，常检查油面高度及时补充。2、钢丝绳：注意钢绳断丝情况。有断丝、断股、磨耗量到报废标准时，及时更换。3、吊具：吊具须定期检查。4、滑轮组：主查绳槽磨损情况，轮缘有无崩裂及滑轮在轴上有无卡象。5、车轮：定期查轮缘和踏面，当磨损或崩裂达到10%厚度时应更换。6、制动器：每班一检查。制动器动作准确，销轴不卡。闸瓦松、合正确，间隙应相等。7、减速机：预防漏油。（四）、备案资料根据国家的相关规定，龙门吊备案需要以下相关手续：①出厂合格证、②制造企业资质证、③安装人员操作证、④开工告知、⑤自检报告。 （2.4.2.5.3）塔式起重机见《专题篇》！ （2.4.2.5.4）流动式起重机（2.4.2.5.7）升降机见《专题篇》！见《专题篇》！ 谢谢观赏WPSOfficeMakePresentationmuchmorefun@WPS官方微博@kingsoftwps'
