【精品】CAD阵列公开课课件PPT课件 20页

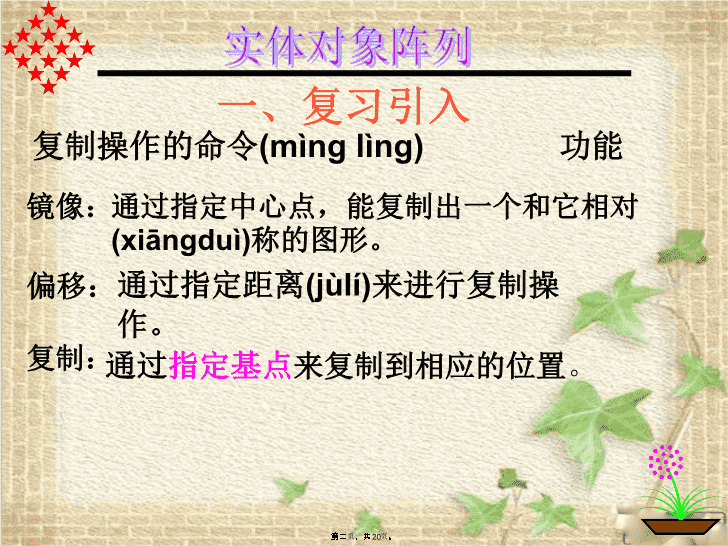

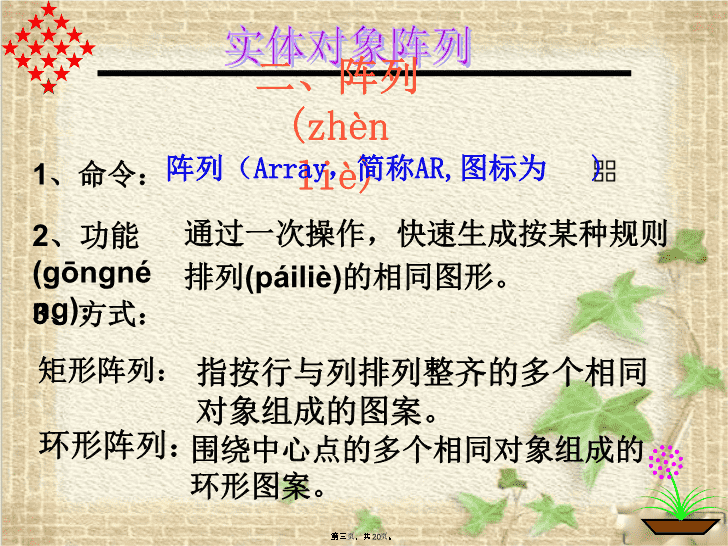

'第一页，共20页。 复制操作的命令(mìnglìng)功能通过指定距离来进行复制操作。镜像：通过指定中心点，能复制出一个和它相对(xiāngduì)称的图形。偏移：复制：通过指定基点来复制到相应的位置。一、复习引入第二页，共20页。 二、阵列(zhènliè)通过一次操作，快速生成按某种规则排列的相同图形。2、功能(gōngnéng)：3、方式：矩形阵列：指按行与列排列整齐的多个相同对象组成的图案。环形阵列：围绕中心点的多个相同对象组成的环形图案。1、命令：阵列（Array，简称AR,图标为)第三页，共20页。 命令(mìnglìng)提示行：4、命令(mìnglìng)的位置与激活的方式下拉菜单：工具栏：【修改（M）】阵列（A）〖修改工具栏〗选择图标ARRAY或AR第四页，共20页。 5、选择阵列命令(mìnglìng)之后弹出的阵列对话框第五页，共20页。 【矩形阵列】命令矩形阵列(zhènliè)的四个确定要素1、确定(quèdìng)阵列实体;2、确定行数、列数;3、确定行间距、列间距;4、确定阵列角度（0—360°，顺时针方向为负角，逆时针方向为正角）阵列实体示范第六页，共20页。 【环形阵列】环形阵列的四个要素1、阵列实体2、拾取中心点（一般为阵列分布圆的圆心或者是图形的顶点）3、确定项目(xiàngmù)总数4、输入填充角度（逆时针为正，顺时针为负）示范第七页，共20页。 【综合练习】图3作图思路：1）先绘画中心线和Ø66的圆2）再绘画Ø45和Ø53和Ø6和Ø11的圆3）然后作R3圆弧连接4）使用环形阵列（两次），得到完整图形(图3)。5）示范教学（学生操作练习）第八页，共20页。 （1）选择阵列方式：矩形阵列。（2）选择要阵列的实体：单击“选择对象”按钮，返回绘图区域选择实体。选择后，点击鼠标右键或按回车返回对话框。（3）在对话框中输入行数、列数（如5行4列），输入行偏移、列偏移及阵列角度，设置行偏（如为30），列偏移（如为20），阵列角度为0°（4）单击“确定”完成绘制。三、本课主讲内容(nèiróng)回顾1、阵列(zhènliè)的命令及功能2、矩形阵列的具体操作第九页，共20页。 环形阵列操作1）选择阵列方式：环形阵列。2）选择要阵列的实体（花瓣）：“选择对象”按钮，返回绘图区域选择实体。选择后，单击鼠标右键或者按回车结束。3）单击“中心点”右侧的按钮，返回绘图去选择阵列的中心点（一般为阵列分布圆的圆心或者是图形的顶点）。4）输入项目总数（即生成图形的个数如为8）。5）输入填充角度（即环形阵列所占用的圆心角，如180°或360°）。6）按ENTER完成图形的绘制。3、环形阵列的具体操作第十页，共20页。 本课拓展(tuòzhǎn)作业第十一页，共20页。 授课完毕，谢谢大家！第十二页，共20页。 返回第十三页，共20页。 返回第十四页，共20页。 定位中心线第十五页，共20页。 第十六页，共20页。 第十七页，共20页。 阵列第一次第十八页，共20页。 阵列第二次完成返回第十九页，共20页。 第二十页，共20页。'
