最新4.2框架结构设计解析课件PPT.ppt 76页

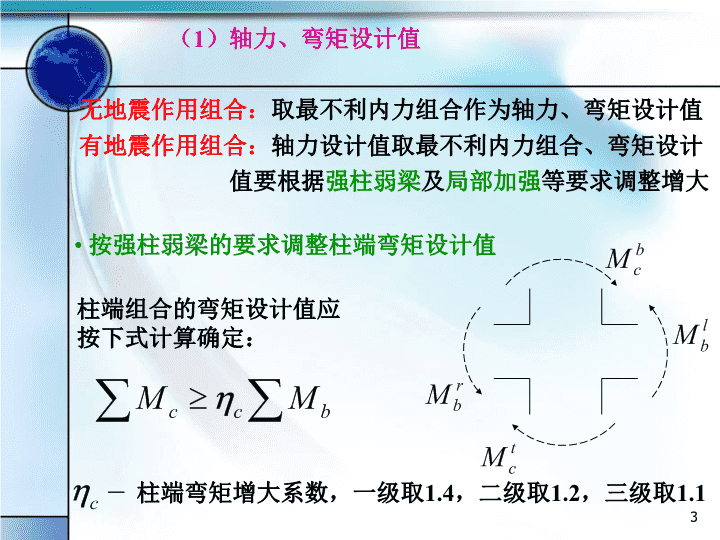

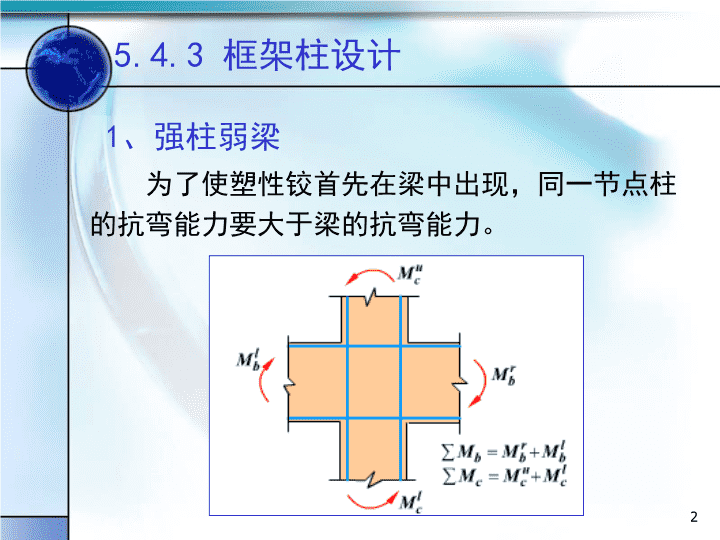

'4.2框架结构设计解析 为了使塑性铰首先在梁中出现，同一节点柱的抗弯能力要大于梁的抗弯能力。1、强柱弱梁5.4.3框架柱设计2 （1）轴力、弯矩设计值无地震作用组合：取最不利内力组合作为轴力、弯矩设计值按强柱弱梁的要求调整柱端弯矩设计值柱端组合的弯矩设计值应按下式计算确定：柱端弯矩增大系数，一级取1.4，二级取1.2，三级取1.1有地震作用组合：轴力设计值取最不利内力组合、弯矩设计值要根据强柱弱梁及局部加强等要求调整增大3 2、强剪弱弯（1）柱剪力设计值柱的抗剪强度要高于它的抗弯强度（强剪弱弯）。9度和一级框架结构尚应符合：一、二、三级框架柱--分别为柱上、下端逆时针或顺时针方向正截面组合的弯矩设计值;---柱的剪力增大系数，一级为1.4,二级为1.2,三级1.1。---柱的净高；---分别为柱上、下端逆时针或顺时针方向根据实配钢筋面积(考虑受压筋)和材料强度标准值计算的抗弯承载力所对应的弯值；7 5.4.3框架柱设计2、强剪弱弯一、二、三级框架的长柱和框支层的长柱箍筋加密区以外的部位，四级框架柱和无地震作用组合的框架柱框支柱，取不利内力组合剪力计算值作为剪力设计值。8 （2）柱斜截面受剪承载力无地震作用组合：9 0.900.95—0.800.850.70.700.750.6框架框架-剪力墙框支柱三二一结构类型抗震等级柱轴压比限制规范规定：柱轴压比不应超过下表，但Ⅳ类场地上的较高层建筑柱轴压比限值应适当减小。3、控制柱的轴压比5.4.3框架柱设计10 （1）最小截面尺寸柱截面的有效高度4、框架柱构造要求框架柱的截面尺寸应符合下列各项要求：（非抗震设计）（抗震设计）（圆柱截面设计）无地震作用组合：有地震作用组合：11 （a)宜对称布置；（b)截面尺寸大于400mm的柱，纵向钢筋间距不宜大于200mm;（c)纵向钢筋的最小配筋率应按下表采用;0.60.80.70.90.81.01.01.2中柱和边柱角柱四三二一类别抗震等级（d)柱的总配筋率不应大于5%;（e)一级且剪跨比大于2的柱，每侧纵向钢筋配筋率不宜大于1.2%。（2）柱内纵向钢筋的配置12 4、加强柱端约束加密箍筋可以：承担柱子剪力；约束混凝土，改善混凝土的变形性能，提高构件的延性；防止混凝土过早地压溃及防止纵向钢筋的压曲失稳。5.4.3框架柱设计13 4、加强柱端约束hcHc取大值取大值14 4、加强柱端约束刚性地面50050015 4、加强柱端约束16 hcHc取大值取大值刚性地面50050017 5、加强柱端约束18 5、加强柱端约束19 5、加强柱端约束20 21 4.9框架节点核芯区抗震设计破坏形态在轴压力、弯矩和剪力的共同作用下，节点区发生由于剪切和主拉应力造成的脆性破坏。原因有：钢筋数量多，振捣不均匀，影响质量；梁柱内纵筋深入节点锚固长度不足，纵筋拔出；箍筋过少，抗剪能力不足。22 梁柱节点处的剪切破坏23 框架节点破坏的主要形式是节点核心区剪切破坏和钢筋锚固破坏。节点主要受剪力和压力的组合作用，节点核心区未开裂前，箍筋应力很小，基本上是混凝土承受剪力。约当剪力达到核心区极限抗剪能力60～70%时，混凝土突然发生对角贯通裂缝，节点刚度明显降低，箍筋应力也突然增大，个别甚至屈服，此后斜裂缝增多赠宽，箍筋陆续达到屈服。24 根据强节点的设计要求，框架节点的设计准则：（1）节点的承载力不应低于其连接构件（梁、柱）的承载力；（2）多遇地震时，节点应在弹性范围内工作；（3）罕遇地震时，节点承载力的降低不得危及竖向荷载的传递；（4）节点配筋不应使施工过分困难。直交梁对节点核心区有明显约束作用。满足一定条件的四边有梁的节点，核心区混凝土抗剪强度可提高50～100%。节点区的破坏与交于节点的梁、柱破坏顺序有关，弱柱强梁型的节点区破坏严重。25 1.节点核芯区抗剪承载力的验算（1）节点核芯区组合的剪力设计值三、四级框架节点核心区可不进行抗震验算，但应符合构造措施的要求。26 9度和一级框架尚应符合---梁截面有效高度，节点两侧梁截面高度不等时可取平均值；---节点剪力增大系数，一级取1.35,二级取1.2。---柱的计算高度，可采用节点上下柱反弯点之间的距离；---梁受压钢筋合力点至受压边缘的距离；---梁的截面高度，节点两侧梁截面高度不等时可取平均值；---节点左右梁端顺时针或反时针方向截面组合的弯矩设计值之和；---节点左右梁端纵向受拉钢筋实际配筋面积（考虑受压筋）和材料强度标准值计算的受弯承载力所对应的弯矩值之和。27 （2）节点核芯区截面受剪承载力的验算一、二级框架：9度时---混凝土抗拉强度设计值；---对应与组合剪力设计值的上柱组合轴向压力较小值；---箍筋间距；---箍筋抗拉强度设计值；---核心区有效验算宽度范围内同一截面验算方向箍筋的总截面面积;28 —梁的约束影响系数，梁板为现浇，梁柱中线重合，四侧各梁截面宽度不小于该侧柱截面宽度的1/2且正交方向梁高度不小于框架梁高度的3/4时，可采用1.5；9度时宜采用1.25；其他情况均采用1.0。29 （3）节点截面有效宽度30 31 钢筋接头可采用机械接头、搭接接头和焊接接头。受拉钢筋绑扎搭接接头的搭接长度应根据位于同一连接区段内搭接钢筋面积百分率按下式计算，且不应小于300mm。2、梁柱纵筋在节点区的锚固非抗震设计抗震设计式中　　—受拉钢筋的搭接长度；—受拉钢筋的锚固长度，应按现行《混凝土结构设计规范》规定采用；32 —抗震设计时受拉钢筋的锚固长度；一、二级抗震等级三级抗震等级四级抗震等级—受拉钢筋搭接长度修正系数，同一连接区段内搭接钢筋面积百分率不大于25%、50%和100%时，分别取1.2、1.4和1.6。33 注:（1）受拉钢筋直径大于28mm、受压钢筋直径大于32mm时，不宜采用搭接接头；（2）现浇钢筋混凝土框架梁纵向钢筋的连接方法应遵守下列规定：一级宜采用机械接头，二、三、四级可采用搭接或焊接接头。（3）当采用焊接接头时，应检查钢筋的可焊性；（4） 位于同一连接区段内的受拉钢筋接头面积率不宜超过50%；（5） 当接头位置无法避开梁端、柱端箍筋加密区时，应采用机械连接接头，且钢筋接头面积率不应超过50%；（6） 钢筋机械接头、搭接接头及焊接接头，尚应遵守有关规定。2、梁柱纵筋在节点区的锚固34 35 36 非抗震设计时框架梁的配筋构造37 38 抗震设计时框架梁的配筋构造39 40 41 42 事件：钢筋锚固长度不够产生裂缝美国一停车库为七层现浇长跨板结构，一边挑出3.35m，在拆模后不久发现每层在同一处产生裂缝。实际钢筋长度需要钢筋长度每层同处产生裂缝43 44 45 46 47 48 49 50 重点内容框架结构的组成、优缺点及施工方法框架梁的截面抗弯刚度框架结构计算基本假定分层法的计算假定、计算方法、注意事项反弯点法的计算假定、计算方法D值法对反弯点法的改进内容延性框架的概念框架截面设计与构造要求51 放射性肺炎（radiationpneumonitis） 定义系由于肺癌、乳腺癌、食管癌、恶性淋巴瘤或胸部其他恶性肿瘤经放射治疗后，在放射野内的正常肺组织受到损伤而引起的炎症反应。 症状多于放射治疗后2～3周出现症状 症状轻者无症状，炎症可自行消散；重者肺脏发生广泛纤维化，导致呼吸功能损害，甚致呼吸衰竭。 症状常有刺激性、干性咳嗽、伴气急、心悸和胸痛，不发热或低热、偶有高热。 症状气急随肺纤维化加重呈进行性加剧、容易产生呼吸道感染而加重呼吸道症状。并发放射性食管炎时出现吞咽困难。若放射损伤肋骨，产生肋骨骨折，局部有明显压痛。 体征体检见放射部位皮肤萎缩、变硬，肺部可闻及干、湿罗音和摩擦音。肺部广泛、严重纤维化，最后导致肺动脉高压及肺源性心脏病，出现相应征象。 病因放射性肺炎的发生、严重程度与放射方法、放射量、放射面积、放射速度均有密切关系。有认为放射量阈在3周内为2500～3000rad。 诊断根据放射治疗史，干性呛咳，进行性气急和胸部X线有炎症或纤维化改变可作出诊断，▲但应与肺部肿瘤恶化和转移性肿瘤相鉴别，以免误诊；支气管粘膜上皮经照射后常引起细胞间变，应与癌肿细胞慎加区别。 肺功能改变肺放射性肺炎和纤维化都引起限制性通气功能障碍，肺顺应性减低，伴通气/血流比例降低和弥散功能减低，导致缺氧。▲有时胸片尚未发现异常，而肺功能检查已显示变化。 X线表现多数于停止放疗一月后，肺部出阴影。 X线表现急性期在照射的肺野上出现弥温性片状模糊阴影，其间隐约可见网状影，酷似支气管肺炎或肺水肿。 X线表现病变的范围与胸廓表面照射野一致。 X线表现慢性发生肺纤维化，呈条索状或团块状收缩或局限性肺不张。纵隔胸膜和心包有大量粘连，纵隔向患侧移位，同侧横膈升高和胸廓塌陷。 防治放射性肺炎的防治关键，在于“防”。一旦发现本病，应尽早开始治疗，阻断病程的进展。如已发生广泛肺纤维化，则预后不良 预防为预防放射性肺炎的发生，应严格掌握放射总剂量及其单次剂量分配、照射野大小。 治疗首先是即时的皮质激素治疗。▲在急性期，及时的激素治疗可降低炎性反应的程度，增加炎性渗出的吸收，对某些因对放射致敏产生的反应效果更佳。同时可促进Ⅱ型细胞内表面活性物质的合成和分泌。 治疗地塞米松可以使用10-20mg/日，最多可给到40毫克冲击。 治疗时间看病情缓解程度决定，缓慢减量。过快停药可使症状和体征出现反跳现象，并且更加难以控制。▲此外，对于后期纤维化过程，激素的应用无益而有害。 治疗★注意加用抗生素及制酸治疗。由于放射性肺炎常伴有继发感染，及时大剂量使用抗生素是需要的。抗生素的选择应据感染的菌种和药敏结果而定。 治疗当心如果足量抗生素及激素使用后病情仍未得到缓解，需警惕真菌感染。 治疗可加用H2受体抑制剂如苯海拉明，非甾体抗炎药如消炎痛等以减轻炎性渗。， 治疗另外给予一定的支持治疗较好，如对症的止咳药，雾化吸入，低流量吸氧等。 谢谢！'
