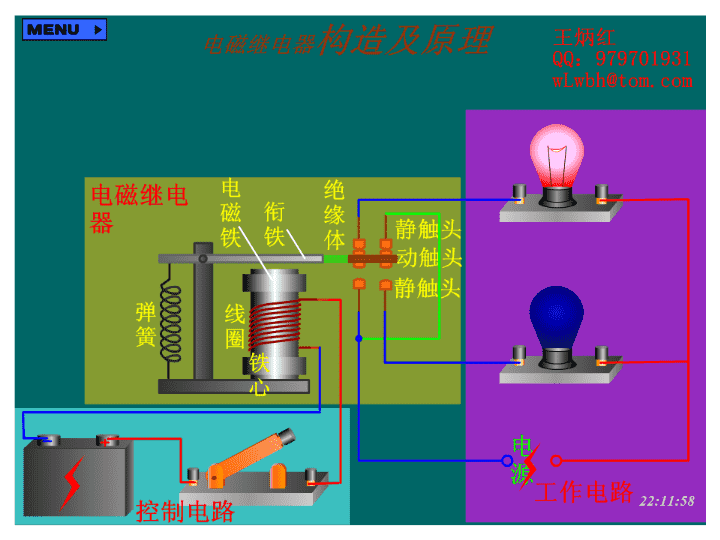

'中考专题复习压轴题电磁继电器. 4、小明设计了一种“自动限重器”，如图甲所示。该装置由控制电路和工作电路组成，其主要元件有电磁继电器、货物装载机（实质是电动机）、压敏电阻R1和滑动变阻器R2等。压敏电阻R1的阻值随压力F变化的关系如图乙所示。当货架承受的压力达到限定值，电磁继电器会自动控制货物装载机停止向货架上摆放物品。已知控制电路的电源电压U＝6V，电磁继电器线圈的阻值忽略不计。请你解答下列问题：（1）由图乙中的图象可知，随着压力F的增大，压敏电阻R1的阻值将________。（2）用笔画线代替导线将图甲的电路连接完整。（3）随着控制电路电流的增大，电磁铁的磁性将_________，当电磁继电器线圈中的电流大小为30mA时，衔铁被吸下。若货架能承受的最大压力为800N，则所选滑动变阻器R2的最大阻值至少为___________Ω。变小增强120 5、小明利用实验室的电磁继电器、热敏电阻R1、滑动变阻器R2等器件设计了一个恒温箱控制电路。如图甲所示，恒温箱加热器的电源电压为220V，加热电热丝R0在恒温箱内，热敏电阻R1处于恒温箱内，图乙是热敏电阻R1的阻值随温度变化的关系曲线；电磁继电器所在的控制电电路的电源电压U=9V，电磁继电器线圈的电阻可不计，通过实验测得当电磁继电器线圈的电流达到30mA时，电磁继电器的衔铁被吸下来。（1）请用笔画线代替导线，按照题意将图中的电路连接完整。（2）当滑动变阻器R2接入电路中的电阻为250Ω时，接通电路，若当是室温为15℃，加热电热丝加热使恒温箱的温度升高到大约℃并控制着保持不变，在升温的过程中电磁继电器线圈的电流（填“变大”、“变小”或“不变”），热敏电阻R1两端的电压会（填“变大”、“变小”或“不变”）。50变小变大（3）如果要使恒温箱内保持的温度升高，合理的操作方法是___________。将R2的滑片向左移动 6、有一种电加热恒温箱，工作原理如图甲所示．控制电路由电压为U1=9V的电源、电磁继电器(线圈电阻不计)、滑动变阻器R2和热敏电阻R1组成，图乙是热敏电阻R1阻值随温度变化的图像；工作电路由电压为U2=220V的电源和电阻为R0=44Ω的电热丝组成．通过实验测得当电磁继电器线圈的电流达到60mA时，电磁继电器的衔铁被吸下来．求：（1）请用笔画线代替导线，按照题意将图中的工作电路连接完整．（2）电热丝R0正常工作100s产生的热量；（3）当滑动变阻器R2接入电路中的电阻为50Ω时，可使恒温箱的温度保持多高？（4）在升温的过程中，电阻R1两端的电压会（填“变大”、“变小”或“不变”）；（5）要使恒温箱设定的温度值升高，应调节滑动变阻器R2的滑片，使其接入电路的阻值(选填“变大”或“变小”)．甲乙1.1×105JR1=100Ω50℃变小变大 比单元测试 一、化简比：2.5千克：400克250厘米：6米450毫升：1.25升2千克：吨20分钟：小时30立方厘米：2立方分米0.3：0.45：二、求比值：308立方厘米：2立方分米1平方米：4320平方厘米：8.49.2：2.05 1、10克糖溶解在100克水中，糖与糖水的比是（）。2、甲、乙两数的比值是0.25，甲、乙两数的比是（）3、一个长方体的棱长总和是48厘米，长、宽、高的比是3：2：1，这个长方体的体积是（）立方厘米。4、两人走同一段路程，甲走完用20分钟，乙走完要用25分钟，甲乙两人的速度比是（）。 5、8:5=24:，15:25=3:，1.25:2=5:。6、阳光中学六年级（1）班有男同学20人，女同学30人，男生和女生的人数之比是，比值是;男生人数与全班人数之比是,比值是；女生人数与全班人数之比是,比值是。7、100千克小麦可以磨80千克面粉，面粉重量与小麦重量的比是,比值是。8、5与它的倒数的比的比值是。 9、一个三角形的三个内角的度数之比是2:3:5,这个三角形的三个内角的度数分别是，这个三角形是三角形。10、一个班的男女生人数之比是5:4,女生比男生少6人，全班有人。11、大正方形与小正方形的边长比是5：4，那么大正方形与小正方形的面积比是。 二、判断。1、3吨：6吨的比值是0.5吨。（）2、甲数：乙数=5:6那么甲数一定比乙数少。（）3、某班男生有8人，女生有10人，男生与女生人数之比是0.8。（）4、两个正方形的周长比是2∶3，面积之比是4∶9。（）5、比的前项和后项同时乘一个相同的数，比值不变。（）6、在3：8中，前项增加6，要使比值不变，后项应该扩大3倍。（）7、A除以B的商是1，则A︰B=9︰8。（） 1、甲：乙=3：4，则甲数是3，乙数是4。（）2、比值是的比只有3：4。（）3、4：2化成最简整数比是。（）4、A÷B的商是24，则A和B的比值是24：1。（）5、把1小时：45分化成最简整数比是1：45。（）6、比的前项和后项同是乘上同一个数，比值不变。（） 比的前项和后项()A.都不能为0B.都可以为0C.前项可以为0D.后项可以为0'
