机械量的电测法教学课件PPT 113页

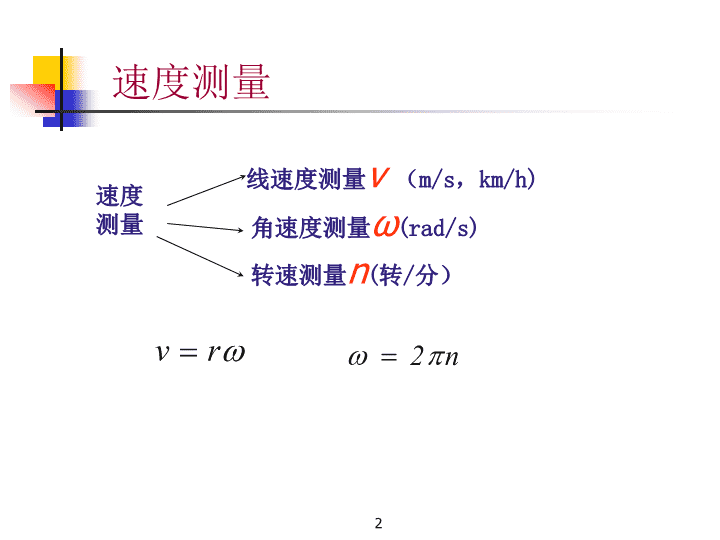

'第6章机械量的电测法P2126.0速度测量（补充）6.1转速的电测法6.2振动的电测法6.3力与荷重的电测法6.4力矩的电测法1 速度测量角速度测量ω(rad/s)转速测量n(转/分）速度测量线速度测量v（m/s，km/h)2 速度测量原理分类1）时间、位移计算测速：根据线速度定义，可从物体在一定时间内移动的距离或者从物体移动一定距离所需的时间求得。这种方法只能求某段距离或时间的平均速度。s越小，越接近瞬时速度。方法：光束切断法、相关法、空间滤波器法3 速度测量原理分类2）角速度和线速度的相互转化3）利用物理效应测量：多普勒效应、流体力学定律、电磁感应原理4）加速度积分法和位移微分法5）陀螺测速法*4 光束切断法非接触式测量，测量精度较高。图1光束切断式速度测量原理：提高精度的措施？5 相关法原理：利用随机过程互相关函数确定运动时间的方法；组成：两个相距为L的相同的传感器，如光电传感器、超声波传感器、电涡流传感器等；检测：表面粗糙度、表面缺陷、表面标记等；处理：在测量条件基本相同的情况下，y(t)的波形和x(t)是相似的，只是时间上推迟了t0(=L/v)，即求出t0。6 图2相关测速原理图物理含义：x(t)延迟to后成x(t－t0)，其波形将和y（t）几乎重叠，因此互相关值有最大值。7 接触辊法特点：应用广泛方法：把旋转辊轮（测量辊）接触在行进的物体上，被测物体以速度v行进并带动测量辊转动，由测量辊的转速和周长求得物体的行进速度。可用于生产过程中的塑料板带、布、钢板带等速度检测。注意测量辊与被测物之间的滑移所造成的测量误差。8 皮托管测速法皮托管是测量流体速度的主要工具之一，广泛用于船舶和飞行体的测速；在测量时，只要把皮托管对准流体流动的方向，使内管顶端（滞止点）能感受全压力Pt，而具有静压孔的外管感受静压力Ps即可。9 （一）皮托管的结构标准皮托管用两根不同内径管子同心套接而成，内管通直端尾接头，是全压管，外管通侧接头，是静压管。，10 （二）皮托管测速原理11 修正后的流速公式：为皮托管系数，由实验标定。一般在0.99～1.01之间。12 多普勒测速法光/声学多普勒效应：当光/声源和反射体或散射体之间存在相对运动时，接收到的光/声波频率与入射光/声波频率之间存在正比于物体运动速度的频率偏移现象，此现象称为多普勒效应（奥地利学者多普勒于1842年发现）。散射光频率和入射光频率偏移叫多普勒频移；多普勒频移与入射光频率（波长）有关，与运动物体的速度有关。13 则散射光与原始光之间的频移为：由于v<
