裂纹扩展分析教学课件PPT 173页

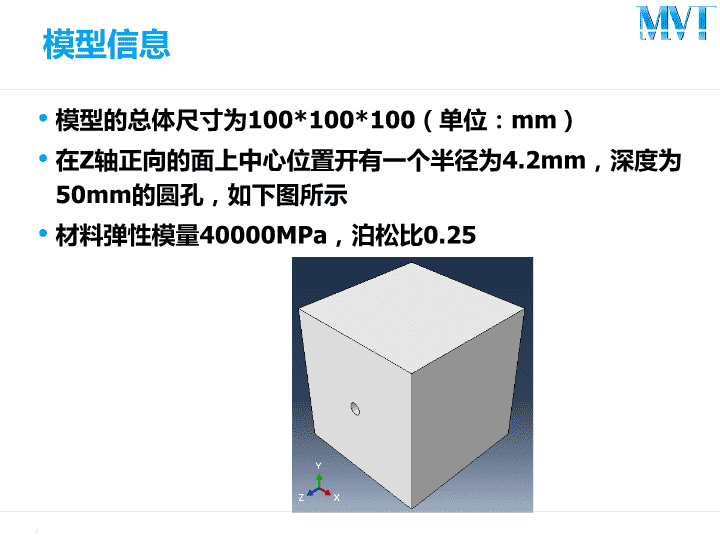

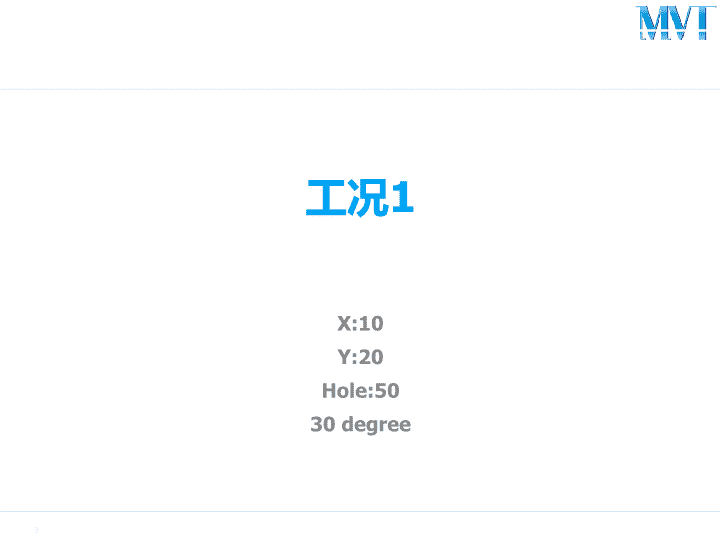

'裂纹扩展分析算例中国矿业大学(北京)Friday,May31,2013 模型信息模型的总体尺寸为100*100*100（单位：mm）在Z轴正向的面上中心位置开有一个半径为4.2mm，深度为50mm的圆孔，如下图所示材料弹性模量40000MPa，泊松比0.252 工况1X:10Y:20Hole:5030degree3 工况1约束：在X轴负向的面上施加X向约束，在Y轴负向的面上施加Y向约束，在Z轴负向的面上施加Z向约束，如下图左侧所示。4 工况1载荷：将位于X、Y轴正向的三个面分别施加10MPa、20MPa正压强载荷，在开孔的孔壁及底面上施加50MPa的正压强载荷，如下图右侧所示。5 工况1引入初始裂纹在圆孔壁上靠近底端1/3处引入初始裂纹，深度为1mm，长度为2mm，裂纹面与X轴的夹角为30度，对模型进行重新网格划分，引入裂纹网格，如下图所示。6 工况1施加裂纹面载荷在形成的裂纹面上施加压强载荷，与施加在圆孔壁上的载荷相同，大小为50MPa，用来模拟水压对裂纹面的撑开作用，如下图所示。7 8 9 10 11 12 13 工况114 工况115 工况116 工况117 工况118 工况119 工况120 工况121 工况2X:20Y:10Hole:5030degree22 工况2约束：在X轴负向的面上施加X向约束，在Y轴负向的面上施加Y向约束，在Z轴负向的面上施加Z向约束。载荷：将位于X、Y轴正向的三个面分别施加20MPa、10MPa正压强载荷，在开孔的孔壁及底面上施加50MPa的正压强载荷。23 24 25 26 工况227 工况228 工况229 工况230 工况231 工况232 工况233 工况234 工况3X:10Y:20Hole:10,20,30,40,500degree35 36 工况337 工况338 工况339 工况340 工况341 工况342 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 工况379 工况380 工况381 工况382 工况383 工况384 工况385 工况386 工况387 工况388 工况389 工况390 工况391 工况4X:10Y:20Hole:500,90,135degree92 93 94 95 工况496 工况497 工况498 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 工况4125 工况5X:10Y:20Hole:50MaxPrincipleStress(bottom)126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 工况5171 工况5172 ThankYou173'
