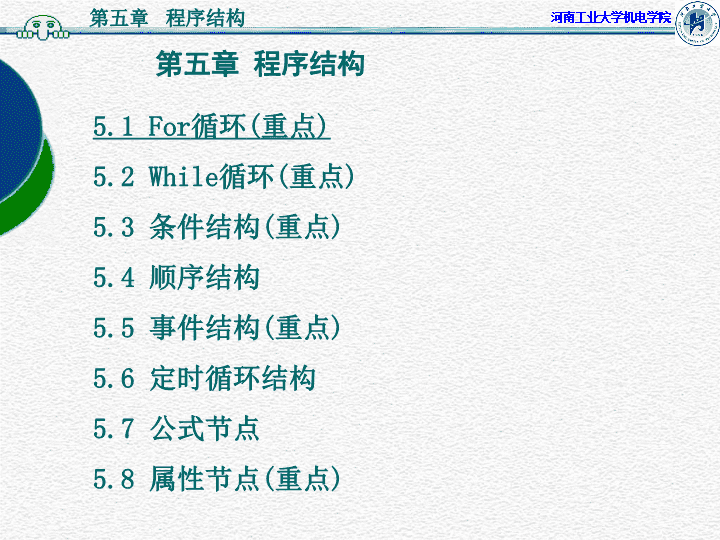

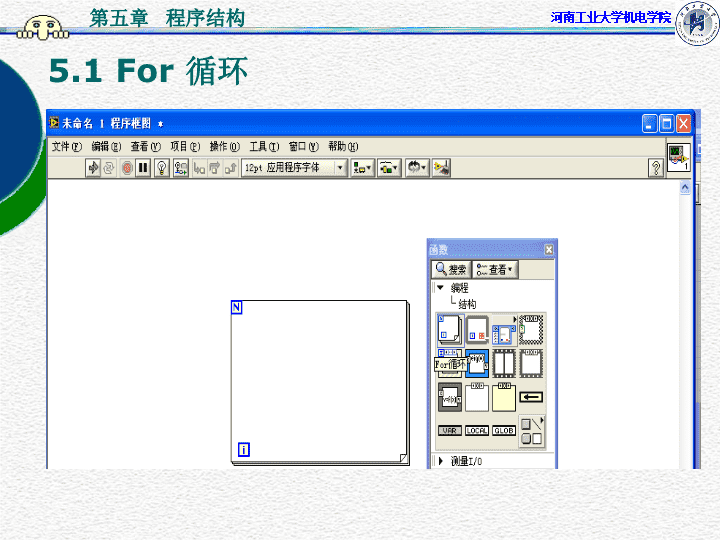

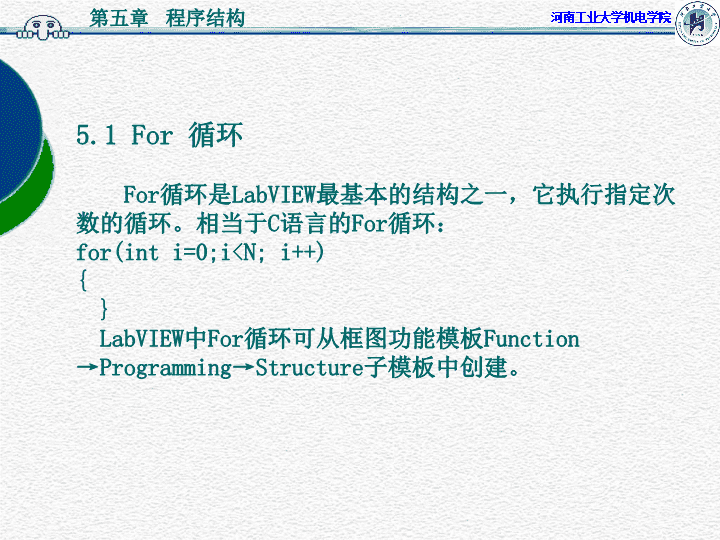

'第五章程序结构5.1For循环(重点)5.2While循环(重点)5.3条件结构(重点) 5.4顺序结构5.5事件结构(重点)5.6定时循环结构5.7公式节点5.8属性节点(重点) 5.1For循环For循环是LabVIEW最基本的结构之一，它执行指定次数的循环。相当于C语言的For循环：for(inti=0;i0,y=mx3+3nx2-x+1;x<=0,y=-2mx3+x-5。 5.6公式节点假如程序中有一些复杂的数学计算，编写图形代码是比较麻烦的。如,y=x3+6，z=5y+x。 5.6公式节点例：波形产生 5.6公式节点 5.6公式节点公式节点的特点1.LabVIEW的公式节点的使用简化计算公式的图形化编程，提高了效率。2.公式节点框架中出现的所有变量，必须有一个对应的输入输出端口，注意输入输出端口是可设置的。3.公式节点框架内每个公式后以分号”;”结束。 5.6属性节点前面板对象属性是指前面板上控件的外观和功能特征，如显示的颜色、可见性、闪烁、位置、比例等。以达到最佳的人机交互效果。 5.6属性节点 5.6属性节点'
