安全用电基本常识课件PPT 34页

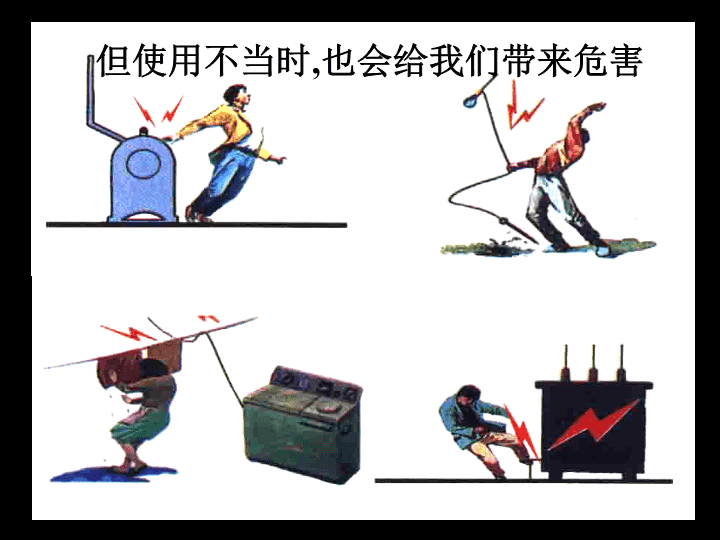

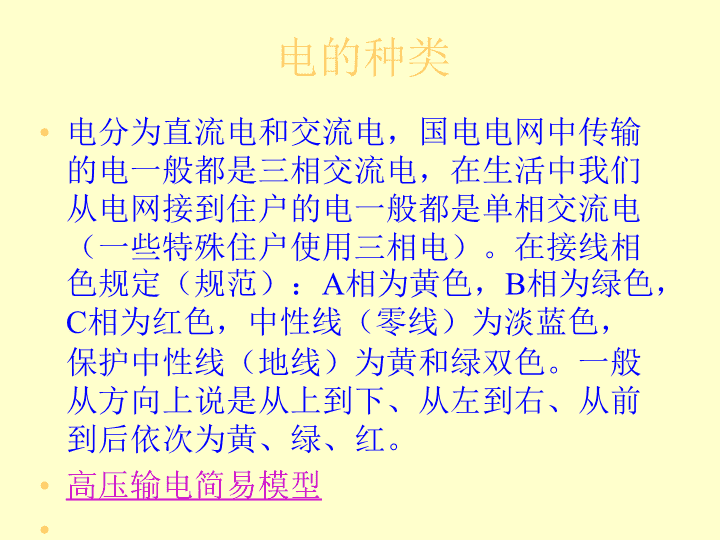

'电给人类生活带来了极大的方便 但使用不当时,也会给我们带来危害 电的种类电分为直流电和交流电，国电电网中传输的电一般都是三相交流电，在生活中我们从电网接到住户的电一般都是单相交流电（一些特殊住户使用三相电）。在接线相色规定（规范）：A相为黄色，B相为绿色，C相为红色，中性线（零线）为淡蓝色，保护中性线（地线）为黄和绿双色。一般从方向上说是从上到下、从左到右、从前到后依次为黄、绿、红。高压输电简易模型三相电的接线方法分两种：角形接法，星形接法 现场三相电接线图 三相电接线种类角形接法，星形接法 第七节电的安全使用 人体是导体，人体触及带电体时，就有电流通过人体一、什么是触电？通过人体的电流达到一定值时对人体的伤害事故叫触电。 通过人体电流强度产生的影响几十~几百微安略有发麻,对人体有利(电疗)1毫安左右有麻痛的感觉小于10毫安能摆脱电源，不致造成事故感觉麻痹或剧痛呼吸困难有生命危险达到100毫安很短时间就能使呼吸窒息，心跳停止触电的危害程度主要取决于通过人体的电流大小。大于30毫安 电流大小、通电时间长短、电流通过人体的部位，等等。另外，相同电压的交流电与直流电，交流电对人体危害更大。电流对人体的危害程度与哪些因素有关？ U=IR人体的电阻是不同的那么决定通过人体电流大小的因素是什么? 通过人体电流大小，取决于加在人体两端电压和人体本身电阻。算一算：一般来说，人体电阻1000欧以上，以1200欧来计算，电流大于30毫安有生命危险，则人体的安全电压应该是多少？ 二、有电压加在人体两端就一定会触电死亡吗？安全电压值是多少？在此情况下绝对安全吗？一般情况下，36伏以下的电压才是安全的。家庭电路的电压是不是安全的呢？在潮湿、矿井下、有腐蚀性气体的地方安全电压应在24V甚至12V以下。 三、家庭电路中的触电事故是怎样发生的？火线零线单线触电双线触电 单线触电：双线触电：站在地上的人触到火线，则电流由火线进入人体到地，经地线形成回路，造成触电事故。站在绝缘体上的人若同时触到两根电线时，电流将由火线进入人体到另一根线（零线）而形成回路，造成触电事故。 火线零线单线触电双线触电低压触电一般家庭电路中的触电事故都是直接或间接与火线接触而造成的。 四、触电的急救措施该怎么办呢？火灾时要首先切断电源，再泼水。这种方法行吗？火线拉电闸、人工呼吸、救护车 高压危险你知道这是什么标志吗？ 五、高压触电的两种形式高压电弧触电 高压带电体不但不能接触，而且不能靠近．高压触电有两种：（1）电弧触电：人与高压带电体距离到一定值时，高压带电体与人体之间会发生放电现象，导致触电．(2）跨步电压触电：高压电线落在地面上时，在距高压线不同距离的点之间存在电压．人的两脚间存在足够大的电压时，就会发生跨步电压触电 空气的击穿电压空气的击穿电压大约为3KV/mm(空气的湿度)空气击穿的原因：空气被击穿是因为有强电场使气体分子被电离成自由移动的离子，一般是尖端放电，这个电压大小主要与尖端的距离与空气湿度有关，距离越小，湿度越大，击穿电压越小。 闪电雷雨天气不要呆在树下，快回家或闪电时马上蹲下。（4）跨步电压触电为保小命，赶快做“并脚跳”或“单脚跳”。高压触电的形式及处理方法： 六、家庭电路安全用电的常识空气开关与漏点保护器 六、家庭电路安全用电的常识空气开关与漏点保护器空气开关是零线和火线起作用，当两线间电流太大就会自动跳闸，作用和保险丝一样。而漏点保护器是火线起作用，如果人接触火线，那么通过人体和大地构成回路，有额外的电流没有通过零线，里面的电磁装置会自动触发，也会跳闸，马上断电保护人体。空气开关是防止线路短路或者超负荷用的。只要线路短路或者超负荷它就会跳闸，漏电了不会跳闸。而漏电保护器只有漏电的时候会跳闸。超负荷或者短路的时候它不会跳闸。俩个刚好相反。 空气开关:空气开关是控制电气回路的分合开关，若以空气为灭弧介质的称空气开关。一般以额定电流（负荷）选择，做为电气回路的总开关使用。  漏电保护器：当一个空气开关带有漏电保护功能时，称之为漏电保护开关。如果是一个单单用于漏电保护的电气装置，则称之为漏电保护器。判定是否漏电的的原理依据是：流进和流出开关的电流必须相等，否则就判定为漏电。当漏电电流达到和超过一定的程度时，产生保护动作----跳闸。判定的阈值是可以设定的，因为电路就是我们设计的。只是应用时要根据不同的场合，选用不同灵敏度的保护器。如果是用于人身安全保护为目的，则漏电电流小于30mA，视为安全，如大于30mA，则视为不安全，将产生保护动作。漏电保护的额定电流30mA的漏电保护器或保护开关，属于同敏度漏电保护器或保护开关。其生产保护动作时间还应在0.1秒以内。这两个参数的选择主要依据是：  30mA：人体的感知电流----男为1.1mA女为0.7mA；摆脱电流男为16mA女为10.5mA，儿童要较****为小；在较短时间内危及生命的电流是致使电流，从两个方面理解----一是电流达到50mA就会引起心室颤动，有生命危险，而100mA以上的电流则中心将人致死，30mA以下暂时不会有生命危险。  0.1秒：人的心脏每收缩扩张一次有0.1秒的间歇，而在这0.1秒内，心脏对电流最敏感，若电流在这一瞬间通过心脏，即使电流较小，也会引起心脏颤动，造成危险。但必须注意，通常的漏电保护开关或漏电保护器只适用于工频电源，对其它电源，如直流电源、高频电源是不适用的，千万不能乱用。 六、家庭电路漏点保护开关功能漏电保护开关功能介绍 六、家庭电路中插座接线 六、家庭电路一般接线图 万用表的用法万用表的种类：数字表，机械表数字表的使用图示电源开关数据保持开关二极管蜂鸣器直流电流档交流电流档大电流输入端子小电流输入端子LED液晶显示器电阻档三极管测试档三极管测试插座背光灯直流电压档交流电压档火线识别电压电阻端子公共端子 六、家庭电路安全用电的常识日常用电时，应特别警惕的是本来不该带电的物体带了电，本来是绝缘的物体的却不绝缘了。所以应该注意：(1)防止灯座、插头、电线等绝缘部分损坏；(2)保持绝缘部分干燥；(3)避免电线跟其它金属物接触；(4)定期检查及时维修线路及用电设备。 七、家庭电路及其它电路安全用电常识时应切断电源擦灯泡和灯具要在上面晾衣服架空线是裸线不壳要接地线家用电器外架空线远一些电视天线应离1234 八、安全用电原则：不接触低压带电体不靠近高压带电体（低压勿摸，高压勿近） 板书：触电通常安全电压安全用电原则发生触电两种情况低压触电高压触电单线触电双线触电高压电弧触电跨步电压触电 提问：人体接触220V裸线触电，而鸟儿2脚站在高压裸电线上却相安无事，这是为什么？鸟儿两只脚在同一根线上分析：人和鸟都是导体，人站在地上和220V火线接触造成触电事故，高压电线上的电压是指两根高压线之间或高压线与地面之间的电压，鸟儿两只脚站在同一根高压线上且靠很近，电压很小，故不触电如果是人悬空抓住高压线呢？ 如果因为电线短路而失火，能否立即用水去灭火？为什么？不能，因不纯净的水可导电，会加重灾情．必须迅速切断电源，用砂土、灭火器扑灭火焰． 7、测电笔内部有一个大电阻，这样当测电笔的笔尖接触家庭电路的火线时，使得加在人体上的电压在安全范围内，当测电笔氖管发光放电时的电流为0.32毫安，问：此大电阻的阻值至少应大于多少欧？（不计氖管发光时的电阻）5.75×105欧（575千欧）'
