最新制取氧气课件PPT.ppt 68页

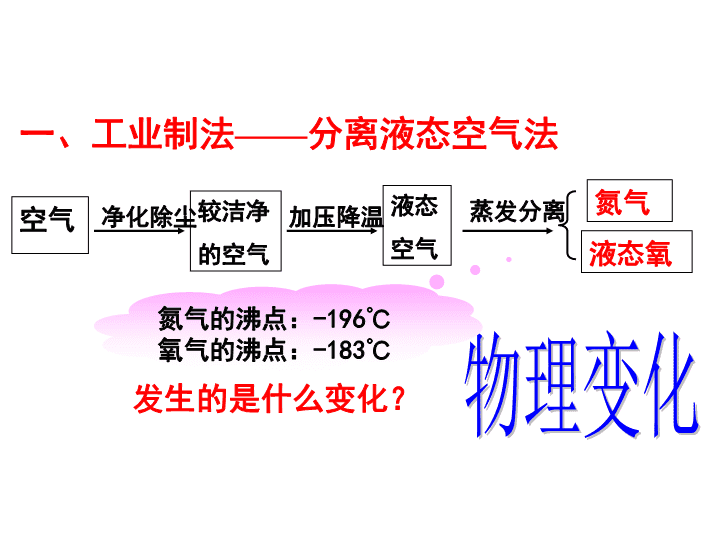

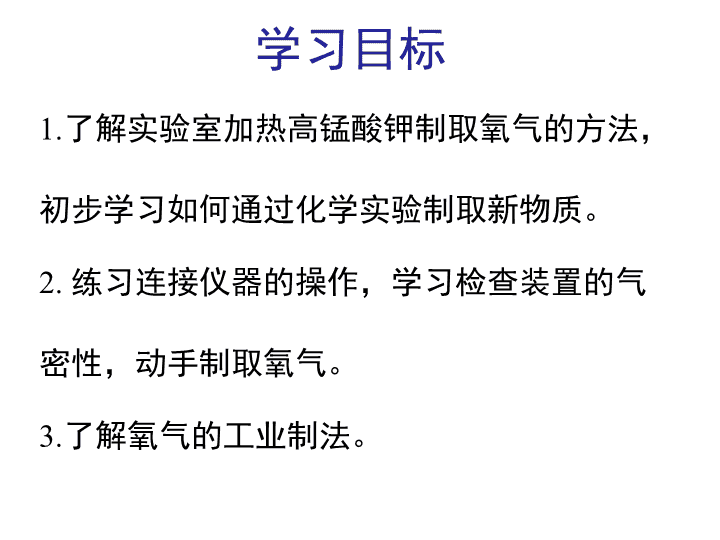

'制取氧气 1.了解实验室加热高锰酸钾制取氧气的方法，初步学习如何通过化学实验制取新物质。2.练习连接仪器的操作，学习检查装置的气密性，动手制取氧气。3.了解氧气的工业制法。学习目标 空气发生的是什么变化？一、工业制法——分离液态空气法较洁净的空气液态空气氮气液态氧净化除尘加压降温蒸发分离物理变化氮气的沸点：-196℃氧气的沸点：-183℃ A__________B_________C__________D_________E___________F_________试管铁架台酒精灯导气管集气瓶水槽棉花3、实验装置 收集装置发生装置【思考】实验装置中，哪部分是气体的发生装置(制取气体)，哪部分是气体的收集装置（收集气体）？ 发生装置的选择：1、反应物的状态2、反应的条件固体加热装置固（液）液反应装置（常温）气体收集装置：1、气体的密度2、气体的溶解性密度比空气的大向上排空气法密度比空气的小向下排空气法不易溶于水，不与水反应排水法 第一步(1)检查装置的气密性方法：把导管一端浸入水里，用手紧握试管，导管口有气泡冒出。松开手，导管中形成一段稳定的水柱（液柱），则装置气密性良好（不漏气）。4.操作步骤 第二步(2)将药品装入大试管，用带导管的橡胶塞塞紧试管药品要平铺在大试管底部，均匀受热，还可增大受热面积。 第三步(3)将大试管固定在铁架台上仪器组装原则：从下到上，从左到右 第四步(4)点燃酒精灯用外焰，先预热：要用酒精灯的外焰对准药品部位加热（便于加热）；加热时先要将酒精灯在试管下方来回移动，让试管均匀受热，然后对准药品部位加热（防止试管破裂） 第五步1、用排水法收集氧气集气瓶预先充满水后倒立放入水槽中；当气泡从导管口连续、均匀地放出时再收集，否则收集的气体中混有空气，不纯净。2、用向上排空气法收集氧气验满方法：将带火星的木条平放在集气瓶口，木条复燃已满。当集气瓶口有大气泡逸出时，证明已收集满。 氧气的收集与验满方法2.向上排空气法（1）因为氧气的密度大于空气的密度；（2）将带火星的木条平放在集气瓶口，木条复燃已满。1.排水法（1）因为氧气不易溶于水；（2）当集气瓶口有大气泡逸出时，证明已收集满。 第六步(6)收集完毕，将导管撤离水槽收集完毕时，应先把导管移出水面，再熄灭酒精灯（如先熄灭酒精灯，水槽内的水会倒流进试管，使试管炸裂）！ 第七步(7)熄灭酒精灯请问：怎样熄灭酒精灯？ 操作步骤口诀查检查装置的气密性装将药品装入试管，用带导管的橡胶塞塞紧试管定将试管固定在铁架台上点点燃酒精灯，先将试管均匀受热后对准试管中的药品部位加热收用排水法收集氧气离收集完毕，将导管撤离水槽熄熄灭酒精灯操作步骤：查装定点收离熄谐音记忆：茶庄定点收利息 检验将带火星的木条伸入集气瓶内，如木条复燃，说明瓶内装的是氧气 【思考1】为什么高锰酸钾制氧要在试管口放一团棉花？答：防止加热时高锰酸钾粉末进入导管，使导管堵塞。【思考2】试管口为什么要略向下倾斜？答：防止冷凝的水回流，引起试管炸裂【思考3】为什么伸入试管中的导管不宜过长？答：为了排出试管内的空气，以便收集到纯净的氧气 【思考4】为什么导管口开始有气泡冒出时，不能立即收集氧气？什么时候开始收集？答：因为开始冒出的气泡是空气。当气泡连续均匀地放出时，开始收集氧气。【思考5】实验结束为什么要先从水槽中取出导管，后熄灭酒精灯？答：防止水倒吸回热的试管，使试管炸裂。 【思考6】收集满氧气的集气瓶为什么要正立放在桌面上？答：因为氧气的密度比空气的密度大，倒放会使氧气从瓶口与玻璃片的缝隙中跑掉。O2O2 7.易出错的地方试管口要略低于试管底试管口要放一团棉花铁夹应夹在离试管口约1/3处要用酒精灯火焰的外焰对准药品部位加热导气管只要稍微露出集气瓶口即可（排水法） 通过本节课的学习，你有什么收获？ 1、实验室制取氧气的过程，大致分为以下六个主要操作：①点燃酒精灯，给试管加热 ②熄灭酒精灯 ③检查装置的气密性 ④将高锰酸钾装入试管里，试管口放一小团棉花，用带导管的胶塞塞紧，并将它固定在铁架台上⑤用排水法收集氧气 ⑥将导管从水面下取出。正确的操作顺序是（）A．③④①⑤②⑥B．③④①⑤⑥②C．④①③⑤②⑥D．④①③⑤⑥②课堂达标B 2、实验室制取氧气时，装药品的大试管口应（）A、朝下B、朝上C、略向下倾斜D、略向上倾斜3、实验室采用排水法收集氧气时，需将导气管伸入盛满水的集气瓶，这个操作应在（）A、加热固体药品前B、与加热固体药品同时C、开始有气泡放出时D、气泡连续并均匀放出时ＣＤ 4、下图是实验室用高锰酸钾制取和收集氧气的装置图，指出其中明显的几处错误？（1）试管口高于了试管底（2）伸入试管口中的导气管过长（3）铁夹没有夹在试管口1/3处（4）试管口没有放棉花 氧气的制取方法可分为：二、实验室制法一、工业制法 谢谢大家！ 心肌梗死的心电图辨伪李月华上海第二医科大学附属新华医院心内科 心肌梗死的心电图辨伪心肌梗死是由于冠状动脉堵塞而引起，因此冠状动脉所供应的心肌迅速经历缺血、损伤以及坏死的过程。心电图呈现相应的T波、ST段以及QRS波群的系列改变。部分类似心肌梗死图形改变鉴别 前间隔及前壁心肌梗死辨伪心室除极顺序的改变(束支阻滞、预激）心室肥大急性心肌炎生理性或位置性（电极位置、气胸等） 心肌梗死前间隔及前壁心肌梗死下壁心肌梗死高侧壁心肌梗死正后壁心肌梗死心室除极顺序的改变心室肥大急性心肌炎生理性或位置性束支阻滞预激心室肥厚正常人肺 前间隔及前壁心肌梗死辨伪一、心室除极顺序的改变1、完全性左束支传导阻滞①CLBBB时，由于室间隔除极由右向左，可在右前导联上不出现r波，而只表现为QS波；同时CLBBB可产生继发性ST-T改变，使出现QS波形的导联上ST抬高，T波直立高耸，这些变化易误诊为急性前间隔心肌梗死。若以上改变扩展至V5、V6导联，则易误诊为急性广泛前壁心肌梗死。鉴别要点是CLBBB时全部导程的QRS波均增宽，出现典型的CLBBB的图象，而无ST-T的动态改变(无急性心肌梗死的演变过程)。 前间隔及前壁心肌梗死辨伪一、心室除极顺序的改变完全性左束支传导阻滞②CLBBB合并前间隔心肌梗死的鉴别要点是，CLBBB时只会在Vl、V2出现QS波，V3不会出现QS波，若V3也出现Q波，则说明CLBBB合并有前间隔心肌梗死。 前间隔及前壁心肌梗死辨伪一、心室除极顺序的改变2、左前分支阻滞(LAH)：LAH有时可以掩盖心肌梗死的表现，例如在某些病例中，心前导联可以表现为qrS波或qRS波，即在V1、V2导联出现qRS波或qRS波。 LAH与前间隔心肌梗死合并发生时如何鉴别也是心电领域研究的重要课题，单纯LAH时，V1、V2出现qRS波或qS波，其q波的时间一般应不超过0．02秒。如提高一个肋间(在第3肋间)描图时，q波出现的机会增多；降低一个肋间(在第5肋间)描图时，则不应显示q波。故右心前导联出现q波且时间>0．02秒，并在降低一个肋间描图时仍出现q波，则提示为前间隔心肌梗死，此外LAH时，右心前导联(Vl～v3)不应出现QS波，r波的振幅也应进行性增高；若出现QS波或r波无进行性增高，亦提示前间隔心肌梗死。 前间隔及前壁心肌梗死辨伪一、心室除极顺序的改变3、右束支传导阻滞(RBBB)RBBB时，右心室导联及Ⅲ、aVF导联偶而也可以出现QR(或Qr)波，而非原来的rsR’波，可误诊为前间隔心肌梗死，此变化常见于急性右室负荷过度增加时，其产生与急性肺心病出现的异常Q波机理相同。鉴别要点是单纯RBBB时，右心前导联的波很少在V2及其以左的导联上出现。若在中部心前导联(V2甚至V3、V4)出现QR波，则支持前间壁或前壁心肌梗死。或者原有RBBB，此时合并前间壁或前壁心肌梗死。 前间隔及前壁心肌梗死辨伪一、心室除极顺序的改变4、预激综合征(W-P-W)W-P-W时，由于房室存在异常的传导束，可使心室提前激动，若提前激动的部位为右室(B型W-P-W)，则激动向量指向左、后，可以在右前导联上出现QS波，而类似于前间壁心肌梗死。如同时发生心肌梗死则异常Q波及ST-T改变可被W-P-W的图象所掩盖，在此情况下，心肌梗死的诊断只能在W-P-W的图象消失时(例如W-P-W呈间歇出现时)才能确定或根据临床其它表现。 前间隔及前壁心肌梗死辨伪二、心室肥大1．左室肥大V1～V3导联可以出现QS波，但是V4导联及I、aVL导联不应该有QS波。如果v4、I、aVL有QS波提示左室肥大合并前壁心梗。 前间隔及前壁心肌梗死辨伪二、心室肥大2．右室肥大V2～V3导联偶而也可出现Q波，但右室肥大时通常不会在V4导联上出现QS波，而且右室肥大时常伴有电轴右偏。右室肥大同时出现电轴左偏，而且V4也出现QS波提示右心肥大合并前壁心肌梗死。 前间隔及前壁心肌梗死辨伪二、心室肥大3．肥厚型心肌病异常Q波的发生率达41％～56％，常出现在V1～V4导联。鉴别要点①Q波形态肥厚性心肌病的Q波形态呈多样性，多数深而窄，不超过O．04s，状若柳叶，少数有切迹或粗顿，甚至呈怪异的W型。 前间隔及前壁心肌梗死辨伪二、心室肥大3．肥厚型心肌病异常Q波的发生率达41％～56％，常出现在V1～V4导联。鉴别要点②T波极性肥厚性心肌病在呈QS、QR或W型的导联上T波常直立，Q波和T波方向分离，而心肌梗死相关导联一般T波深倒置且降、升肢对称。 前间隔及前壁心肌梗死辨伪二、心室肥大3．肥厚型心肌病异常Q波的发生率达41％～56％，常出现在V1～V4导联。鉴别要点③肥厚性心肌病呈现Q波的导联常伴T波直立，很少有ST段抬高，个别有ST段抬高者，则抬高振幅长期稳定缺乏心肌梗死特有的动态改变。 前间隔及前壁心肌梗死辨伪(三)急性心肌炎透壁性坏死性心肌炎的心电图可显示病理性Q波。病毒感染还可引起冠状动脉炎使冠状动脉闭塞。重症急性心肌炎可表现为广泛心肌损伤的图形，大多数导联R波振幅低及ST-T改变，病理性Q波与ST段抬高大多为一过性。鉴别要点①急性心肌炎时多个导联出现异常Q波，而急性心肌梗死则相关导联有异常Q波。 前间隔及前壁心肌梗死辨伪(三)急性心肌炎透壁性坏死性心肌炎的心电图可显示病理性Q波，病毒感染还可引起冠状动脉炎使冠状动脉闭塞。重症急性心肌炎可表现为广泛心肌损伤的图形，大多数导联R波振幅低及ST-T改变，病理性Q波与ST段抬高大多为一过性。鉴别要点②心肌梗死Q波往往为持久性，急性心肌炎多为一过性。 前间隔及前壁心肌梗死辨伪(三)急性心肌炎透壁性坏死性心肌炎的心电图可显示病理性Q波，病毒感染还可引起冠状动脉炎使冠状动脉闭塞。重症急性心肌炎可表现为广泛心肌损伤的图形，大多数导联R波振幅低及ST-T改变，病理性Q波与ST段抬高大多为一过性。鉴别要点③伴随的ST-T改变在急性心肌梗死常随时间迁移呈规律性变化，而急性心肌炎的这种规律不明显，甚至在Q波已充分形成，停止进展时才出现ST段抬高。 前间隔及前壁心肌梗死辨伪(四)生理性或位置性1．胸导联电极位置错放，肢导联反接，aVL导联的正常变异，呈QS或Qr型。 前间隔及前壁心肌梗死辨伪(四)生理性或位置性2．左侧气胸，在V1～V4导联电压低，R波递增不良，右至中胸导联呈QS型，偶尔V1～V6均无R波，类似广泛前壁心梗，且心前导联T波非特异性低平或倒置，电轴右偏。鉴别要点左侧气胸时上述心电图变化在卧位时明显，当病人取坐位或立位时，心脏贴近胸壁，电压增高，R波可出现，或排气使肺复张后心电图恢复正常。 前间隔及前壁心肌梗死辨伪(四)生理性或位置性3．慢性肺气肿，可以在V1、V2甚至V3～V6导联均出现QS波，且T波可直立，也可倒置。鉴别要点①肺气肿病人往往有低电压，肺性P波，VavL倒置，Vs-V6有深S波，QRS波电轴垂直位或右偏，而心梗时呈电轴左偏，PavL直立，梗死相关导联QRS波呈Qr或QS型。 前间隔及前壁心肌梗死辨伪(四)生理性或位置性3．慢性肺气肿，可以在V1、V2甚至V3～V6导联均出现QS波，且T波可直立，也可倒置。鉴别要点②心前导联R波振幅降低，或V1～V6均呈QS型者，若心前各导联下移一个肋间描记，可使心电图正常。 前间隔及前壁心肌梗死辨伪(四)生理性或位置性3．慢性肺气肿，可以在V1、V2甚至V3～V6导联均出现QS波，且T波可直立，也可倒置。鉴别要点③ST-T的形态，ST段抬高伴其右的T波倒置呈心肌梗死的特征。而肺气肿无特有ST-T波演变规律。 下壁心肌梗死辨伪1．正常人可以在Ⅲ、aVF导联上出现QS、QR或Qr波，而类似于下壁心肌梗死其产生与心脏的位置有关。心尖向前转位时，心脏后基底部表面的电位(呈Qs或QR波形)可传至左腿，从而使上述导联出现这种波形变化。尤其当受检者呼气或取卧位使膈肌降低时，这种波形变化减轻，甚至完全消失。在下壁心肌梗死时，Ⅲ、aVF导联上的异常Q波亦可随呼吸或体位改变而发生上述变化，故不能据此区别正常变异与下壁心肌梗死，应从以下几点注意鉴别。 下壁心肌梗死辨伪①正常人Ⅱ导联上的q波仍属正常，若出现异常Q波，则为下壁心肌梗死。②Ⅱ、Ⅲ、aVF均出现ST-T动态改变，则可确诊为下壁心肌梗死。③正常人由于初始向量不变，故aVR导联常不表现rs波形，而应表现为QS、QR、或Qr波；下壁心肌梗死时，由于初始向量常指向上方，可使aVR导联呈现rS波，但一般不出现QR或Qr波，除非同时有前壁心肌损害。 下壁心肌梗死辨伪2．A型、B型W-P-W，如心室预激的向量指向上时，都可以在Ⅱ、Ⅲ、aVF导联上出现类似下壁心肌梗死的心电图波形。鉴别要点：W-P-W在Ⅱ、Ⅲ、aVF导联上呈QS或QR时，其T波总是直立或为等电位；T波倒置，则提示伴有下壁心肌缺血。 下壁心肌梗死辨伪3．LAH与下壁心肌梗死鉴别；LAH时可因额面上QRS向量指向左，而T向量指向下，使Ⅱ、Ⅲ、aVF导联上出现T波直立，此时可掩盖下壁缺血时应出现的T波倒置。鉴别要点：单纯LAH与LAH合并下壁心肌梗死，从心电图上较难鉴别。若在反映下壁的导联上出现qRS波形且T波倒置，则支持LAH合并下壁心肌梗死诊断。 下壁心肌梗死辨伪4．RBBB与下壁心肌梗死，RBBB时可在Ⅲ、aVF出现QR(或Qr)波，而非原来的rSR’波。机制：此与急性肺心病出现的异常Q波机理相同(与右室负荷增加，心脏顺钟向转位有关)。鉴别要点：单纯的RBBB虽偶尔可由于急性右心负荷过大，在Ⅲ、aVF导联呈现QR波，但下壁心肌梗死时不应在Ⅱ导联上出现QR波。故Ⅱ、Ⅲ、aVF导联均呈现QR波时，支持下壁心肌梗死。 下壁心肌梗死辨伪5．少数慢性肺气肿患者可在Ⅱ、Ⅲ、aVF导联出现QS波。鉴别要点：若出现电轴左偏，则多提示伴有冠心病或心肌梗死。 下壁心肌梗死辨伪6．非对称性肥厚型心肌病(IHSS)与下壁心肌梗死鉴别：IHSS可以在任何一个或一个以上的下壁导联上出现QS、QR或Qr波，而类似于下壁心肌梗死。机制：产生上述类似心肌梗死图形的可能原因是室间隔增厚，除极向量增大，除极时间延长，这一改变可使下壁导联出现深Q波。鉴别要点：若Q波宽或出现切迹，或者在出现Q波的导程上出现T波倒置多支持下壁心肌梗死。 下壁心肌梗死辨伪7．急性肺心病(肺栓塞)肺栓塞后，肢导联上可出现SI、QⅡQⅢTⅢ表现。即突然在I导联出现S波(作为RS或rS波的一部分)，Ⅲ、aVF中一个或一个以上导联出现Q波和ST-T改变，酷似急性下壁心肌梗死。机制，肺栓塞引起顺钟向转位，使右房、右室扩张所致。 下壁心肌梗死辨伪急性肺心病(肺栓塞)鉴别要点：SI、QⅡ、TⅢ与下壁心肌梗死的鉴别较困难。一般来说，急性肺心病时，Ⅱ导联上不会出现异常Q波；而下壁心肌梗死时则往往出现。 下壁心肌梗死辨伪急性肺心病(肺栓塞)与下壁心梗鉴别：此外，aVR为rS波时，支持下壁心肌梗死，aVR上为qR或QR波，多为急性肺心病。下壁心肌梗死时，由于心室除极的初始向量指向上。因而使aVR导联上出现r波，形成rS或RS波形；而急性肺心病时，Ⅲ与aVF导联的Q波是因为心脏位置变化所致，下壁除极向量并不丧失，在额面上，心室除极的初始向量一般指向右，终末向量指向上、右，因而在aVR导联上显示出qR或QR波，不会表现为rs波。 高侧壁心肌梗死的辨伪1．正常人aVL导联上出现QS或Qr波与高侧壁心肌梗死的鉴别；心脏垂直位时，使aVL导联在向心脏基底部，从而描出左室腔的波形(QS波)；若是发生心尖向后转位，则aVL导联可面向心脏背部而出现Qr波。鉴别要点：如果aVL、I、V5同时出现Q波，支持高侧壁心肌梗死。此外，aVL的P波倒置也支持高侧壁心肌梗死。 高侧壁心肌梗死的辨伪2．左心室肥厚与高侧壁心肌梗死的鉴别：左室肥厚时，右心前导联的QS波多数只在V1、V2导联出现，很少发生于V3导联，更不会延伸至V4、V5和aVL及I导联，若I、aVL、V4、V5出现异常Q波，则代表高侧壁心肌梗死。 高侧壁心肌梗死的辨伪3．右心室肥厚与高侧壁心肌梗死的鉴别，右心室肥厚时可以在I、aVL导联出现QS(或rS波)，而类似于高侧壁心肌梗死，此因右室的除极向量显著占优势所致。鉴别要点；右心室肥大时，电轴总是右偏的，QR波不会延伸到V4、V5。 正后壁心肌梗死的辨伪1．右束支传导阻滞(RBBB)与正后壁心肌梗死的鉴别，RBBB可在右心前导联上呈现高大且有切迹的R波，类似正后壁心肌梗死。鉴别要点：正后壁心肌梗死常与下壁或高侧壁心肌梗死同时存在，故在右心前导联出现高大，切迹R波的同时，在Ⅱ、Ⅲ、aVF或反映侧壁的导联上有异常Q波，则为正后壁心肌梗死。 正后壁心肌梗死的辨伪2．W-P-WA型，V1可出现高而宽的R波，可与正后壁心肌梗死混淆。鉴别要点：除W-P-W心电图特征外，正后壁常与下壁及高侧壁心肌梗死同时发生，有相应的特征性心电图可协助鉴别。 正后壁心肌梗死的辨伪3．右心室肥厚与正后壁心肌梗死的鉴别，单靠常规心电图常有困难，但以下几点可能有助于判断：额面QRS电轴右偏时多提示右室肥厚。Mathur等发现，在右室肥厚中，有2／3的患者额面QRS电轴+75～2200；而正后壁心肌梗死患者，只有5％有此改变。反之，在正后壁心肌梗死患者，80％的额面电轴在+740～1100；而右室肥厚时只有28％显示这种变化。'
