最新555时基电路及其应用解析课件PPT.ppt 56页

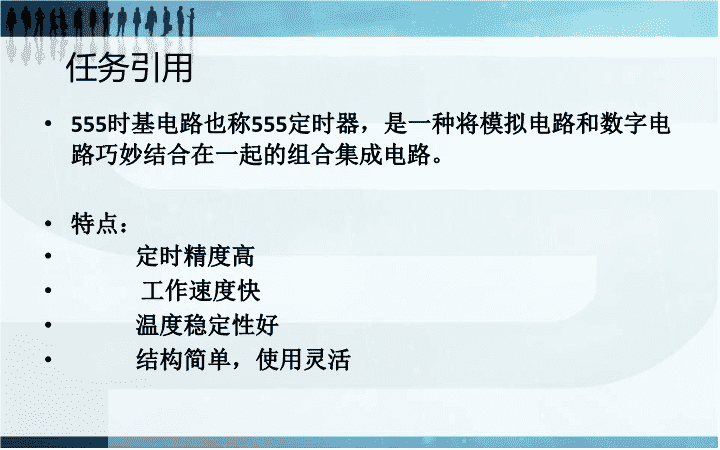

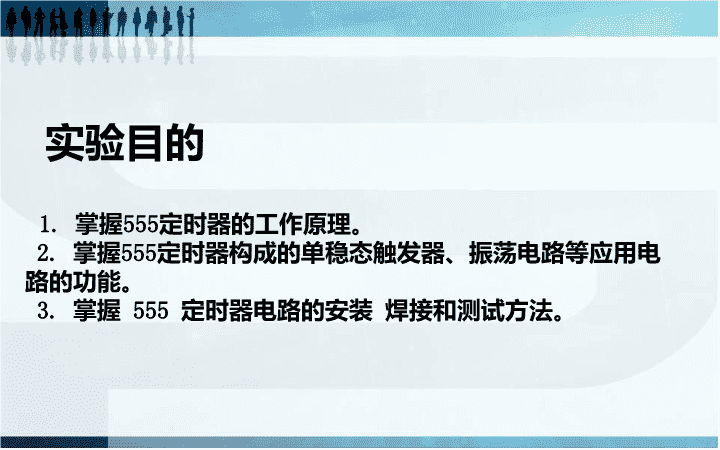

'555时基电路及其应用解析 实验目的1.掌握555定时器的工作原理。2.掌握555定时器构成的单稳态触发器、振荡电路等应用电路的功能。3.掌握555定时器电路的安装焊接和测试方法。 任务引用555时基电路也称555定时器，是一种将模拟电路和数字电路巧妙结合在一起的组合集成电路。特点：定时精度高工作速度快温度稳定性好结构简单，使用灵活 管脚功能1脚：外接电源负端VSS或接地，一般情况下接地。　　8脚：外接电源VCC，双极型时基电路VCC的范围是4.5~16V，CMOS型时基电路VCC的范围为3~18V。一般用5V。3脚：输出端Vo2脚：低触发端当该端电压低于1/3Ucc时，输出高电平6脚：高触发端当该端电压高于2/3Ucc时，输出低电平4脚：强制复位端。当此脚接低电平，则时基电路不工作，此时不论2脚6脚处于何电平，时基电路输出为“0”，该端不用时应接高电平。　　5脚：为控制端。若此端外接电压，则可改变内部两个比较器的基准电压，当该端不用时，应将该端串入一只0.01μF电容接地，以防引入干扰。　　7脚：放电端。该端与放电管集电极相连，用做定时器时电容的放电。 定时器基本功能表表1复位端4脚高触发端6脚低触发端2脚输出端3脚放电端7脚0xx0导通1>2/3UCC>1/3UCC0导通1<2/3UCC>1/3UCC保持原态保持原态1x<1/3UCC1截止 ◆555定时器构成多谐振荡器555定时器构成多谐振荡器构成的多谐振荡器如图5-2-9所示。它是将两个触发端2脚和6脚合并在一起，放电端7脚接于两电阻之间。图5-2-10多谐振荡器的波形图5-2-9多谐振荡器电路图tuctuoOO 工作原理接通电源瞬间，电容两端电压U=0，即UTH=UTR=UC=0<1/3VDD,OUT=1,放电管截止，直流电源通过电阻RA和RB向电容充电，电容电压上升；当UC≥2/3V,即UTH=UTR=UC≥2/3VDD时，电路翻转，输出OUT=1变为OUT=0，放电管导通，电容经RB放电，电容电压下降，当电容电压下降到UC≤1/3VDD,即UTH=UTR=UC≤1/3VDD时，电路再次翻转，输出又有OUT=0变为OUT=1，如此周而复始，便形成振荡。振荡周期：T=t1+t2≈0.7（RA+RB)C+0.7RBC 多谐振荡器参数的计算tuctuoOOtw1tw2输出波形的振荡周期可用过渡过程公式计算：tw1：uC(0)=VCC/3V、uC(∞)=VCC、1=(RA+RB)C、当t=tw1时，uC(tw1)=2VCC/3代入三要素方程。于是可解出tw2：uC(0)=2VCC/3V、uC(∞)=0V、1=RBC、当t=tw2时，uC(tw2)=VCC/3代入公式。于是可解出占空比（DurationRatio） 555定时器的典型应用电路单稳态触发器单稳态触发器电路图单稳态触发器的波形图这里要注意R的取值不能太小。（为什么？）若R太小，当放电管导通时，灌入放电管的电流太大，会损坏放电管。 工作原理当无触发脉冲信号时，输入Ui="1",电源接通后，通过电阻R向电容C充电，当Uc(UTH)上升到2/3VDD时，OUT=0，放电管导通，放电UTH<2/3UDD,而2脚UTR=Ui=1>1/3VDD,此时OUT保持原态“0",称这种状态时单稳态触发器的稳定状态。当有触发信号，即:Ui=UTR=0<1/3VDD时，由于UTH<2/3VDD,则触发器输出由“0”变为“1”，放电管由导通变为截止，直流电+VDD通过电阻对电容充电，电容两端电压UC（UTH）按指数上升，当UTH=UC<2/3VDD时输出保持“1”不变，这种状态即是单稳态触发器的暂稳态状态。当UC(UTH)>2/3VDD时，又有UTR>1/3VDD,电路又发生翻转，OUT=0放电管导通，电容放电，电路自动返回稳定状态。 ◆555定时器构成施密特触发器由于施密特触发器无须放电端，所以利用放电端与输出端状态相一致的特点，从放电端加一上拉电阻后，可以获得与3脚相同的输出。但上拉电阻可以单独接另外一组电源，以获得与3脚输出不同的逻辑电平。555定时器构成施密特触发器的电路图如图所示,施密特触发器属于波形变换电路，该电路可以将正弦波、三角波、锯齿波变为脉冲信号。图施密特触发器电路图施密特触发器的工作原理和多谐振荡器基本一致，无原则不同。只不过多谐振荡器是靠电容器的充放电去控制电路状态的翻转，而施密特触发器是靠外加电压信号去控制电路状态的翻转。所以，在施密特触发器中，外加信号的高电平必须大于，低电平必须小于，否则电路不能翻转。 施密特触发器的输出波形如下：ui00uOtt2VCC/31VCC/3施密特触发器的波形图施密特触发器的主要用于对输入波形的整形。图表示的是将三角波整形为方波,其它形状的输入波形也可以整形为方波。施密特触发器电路图 ★光施密特触发器RG为光敏电阻，光强时为低阻，2脚低电平，555置位，J不动作；光弱时呈高阻，6脚为高电平，555复位，J吸合。RG是什么元件？电路是如何工作的？ ★简易灯光控制电路什么元件？光敏管：光弱时，C-E间电阻极大；光强时，电阻很小。思考：灯L什么时候亮？光强？光弱？ 实训课题一秒指示测试电路实训目的通过实践操作使学生加深对555的感性认识，理解555定时器的工作原理掌握电路的安装、调试、测量与分析的方法实训器材工具：电子钳、电烙铁、镊子等工具一套仪表：稳压电源、万用表、示波器元件：略 电路图 测试步骤及要求1.安装电路完毕后，对照测试电路图和装配图进行检查，仔细查电路中各元件是否安装正确，导线、焊接是否符合要求，检查有极性元件是否安装连接正确。2.用万用表测量电源是否短路3.无误后，按集成电路所标记的方向插上555集成块，方可通电测试。4.测试要求：用示波器分别观察、测量和记录555定时器2脚6脚和3脚的输入输出波形，并记录发光管的状态。 调试：1.电路是否正常工作2.用示波器观察2、3脚的波形ttu2u3 实训课题二电压监视电路实训目的通过实践操作使学生加深对555的感性认识，理解555定时器的工作原理掌握电路的安装、调试、测量与分析的方法实训器材工具：电子钳、电烙铁、镊子等工具一套仪表：稳压电源、万用表、示波器元件：略 电压监视电路 调试：1.电路是否正常工作2.URP下1URP下2URP下3灯的状态 实训目的：1、掌握变音门铃电路的工作原理2、学会变音门电路的安装与调试3、学会简单的故障排除实训课题三：变音门铃电路 变音门铃电路 仿真图 工作原理当按下按钮电源通过V2对电容C1充电，电压上升，那么4脚复位端电压就会由低电位升高，不在复位，同时，由V1、R2、R3、C2及NE555组成了振荡电路，它的周期为：T=0.7（R2+R3)C2+0.7R3C2，就会发出“叮”的声音。当放开按钮，C1不在充电改为放电，放电有一定时间，此时就会由原来的振荡电路变成由R1、R2、R3、C2及NE555组成振荡电路，周期为：T=0.7（R1+R2+R3)C2+0.7R3C2由于T不同，就会发出“咚”的声音。C1放电结束，4脚又变成低电位，复位。叮咚结束。 实训课题四防盗报警器实训目的通过实践操作使学生加深对555的感性认识，理解555定时器的工作原理掌握电路的安装、调试、测量与分析的方法实训器材工具：电子钳、电烙铁、镊子等工具一套仪表：稳压电源、万用表、示波器元件：略 电路图 妊娠期甲状腺功能亢进症诊治指南产科徐宏甲 妊娠期甲亢概述甲亢即甲状腺毒症,是指由于血清游离四碘甲状腺原氨酸(FT4)和(或)游离三碘甲状腺原氨酸(FT3)浓度增高，引起机体兴奋性增高和代谢亢进为主要表现的一组临床综合征。妊娠期甲亢的发病率国内报道为0.1%～0.2%。 妊娠期甲亢可对母儿可产生严重不良影响1.孕妇：可发生如反复流产、早产、妊娠期高血压疾病或子痫前期、胎盘早剥、心衰和甲状腺危象等，其中最严重的并发症为心衰和甲状腺危象。2.对胎儿或新生儿也可造成不同程度的损害，如可能发生胎儿生长受限(FGR)、低体重儿 妊娠期甲状腺生理变化1.下丘脑-垂体-甲状腺轴2.胎盘激素影响3.雌激素分泌增加，可使肝脏合成甲状腺结合球蛋白(TBG)增加，而代谢清除率下降，使得TBG明显增高，并引起血清甲状腺素水平升高4.胎盘可合成大量HCG，在妊娠3个月时达高峰。血清HCG与促甲状腺激素(TSH)有相同的α亚基，故早孕期高水平的HCG能刺激TSH受体，从而导致甲状腺激素分泌增加5.妊娠期甲状腺可出现生理性肿大 妊娠期甲亢的诊断1.既往病史2.临床症状、体征3.实验室检查：FT3、FT4增高，TSH受抑制或检测不出(低于0.1mU/L)，才能确诊为妊娠期甲亢 妊娠期甲亢的分度轻度甲亢：BMR增高20%～30%;中度甲亢：BMR增高＞30%～60%为;重度甲亢：BMR增高≥60% 妊娠期甲亢分类1.妊娠期一过性甲亢综合征（GTH）,与妊娠期激素变化相关，多在妊娠8-10周发病2.弥漫性毒性甲状腺肿(Graves病，GD)，与自身免疫相关3.非自身免疫性甲状腺毒症，原因主要包括:多结节性毒性甲状腺肿、毒性腺瘤及人为导致的甲状腺毒症。 妊娠期一过性甲亢综合征（GTH）是指在妊娠早期出现的短暂性的甲状腺功能亢进，主要是由于妊娠时HCG升高所致，本病的发生可能与妊娠剧吐有关，属于生理性，多在妊娠早期发生，至妊娠中期逐渐恢复正常。表现：为血清FT3TT4升高、TSH降低或无法检出，甲状腺自身抗体阴性，既往无甲亢病史，临床无甲状腺肿大、眼病等治疗：对症治疗，不推荐抗甲状腺药物应用 妊娠期Graves病1.表现：体重增加与孕周不符，消瘦、静息状态心率>100次/分2.浸润性突眼、弥漫性甲状腺肿伴局部血管杂音和震颤3.血清TSH＜0.1mU/L，FT3、FT4升高，血清TRAb(敏感度95%，特异度99%)或(和)甲状腺刺激抗体(TSAb)阳性 TSH是反映妊娠期甲状腺功能最为准确的指标，ATA指南推荐参考范围①妊娠初期低于2.5mU/L，范围在0.1～2.5mU/L。②妊娠中期0.2～3.0mU/L。③妊娠晚期0.3～3.0mU/L(LevelI-USPSTF)。 检测TRAb的重要性TRAb可通过胎盘刺激胎儿甲状腺，且其活性在妊娠期间持续存在，故TRAb转阴对改善母婴预后尤为重要对妊娠期新诊断GD或既往有GD病史的患者，应在妊娠22～26周时检测TRAb一旦发现仍有高水平TRAb，应密切监测胎儿情况，并在生后3～4d和7～10d时筛查新生儿甲亢。 妊娠期甲亢的治疗治疗妊娠期甲亢的目标是在短期内控制症状，使甲状腺功能恢复至正常，同时尽量避免母儿并发症的发生。1.口服ATD药物治疗2.手术治疗，妊娠是甲状腺切除手术的相对禁忌证，甲状腺切除术很少用于治疗妊娠期甲亢，如果病情需要，手术最佳时间应选择在妊娠中期I131为放射性物质，妊娠期和哺乳期甲亢妇女禁用 妊娠期ATD应用ATD为D类药物PTU与MMI均可通过胎盘1.丙硫氧嘧啶(PTU)，ATA指南建议:在妊娠前3个月推荐服用PTU治疗甲亢。胎盘通过率低，半衰期为1～2h，为治疗妊娠期甲亢的首选药2.甲巯咪唑(MMI)，妊娠3个月以后可以使用（致畸作用：FGR，面部畸形、皮肤发育不全等），半衰期6～8h，胎盘通过率高，作为妊娠期二线用药，哺乳期患者首选MMI治疗。 大剂量的ATD应用会抑制胎儿甲状腺功能PTU用量为50～150mg，2～3次/d;MMI用量为5～15mg，1次/d。在ATD治疗期间，应每2～6周监测FT4和TSH一次，血清FT4目标值维持在正常参考值中等程度的上限，每4周检查一次肝功。 药物调整血FT4改善一般需4周，TSH正常化需6～8周TSH水平正常时可提示ATD应减量或停药TRAb消失则提示可以终止ATD治疗，如继续使用可能会增加胎儿甲减的风险目前认为，使FT4维持于非妊娠期正常参考值上1/3的ATD用量为合适剂*除非出现胎儿甲亢，否则不建议ATD与甲状腺激素(LT4)联合应用 甲亢患者妊娠的时机:(1)妊娠前甲亢患者，如正在接受ATD治疗，且实验室检查甲状腺功能达到正常范围，可改用ATD的最小有效剂量，维持血清FT4达正常参考值的上限。(2)131I治疗后达6个月以上，并在受孕前3个月维持甲状腺功能正常。 产褥期甲亢妊娠期有免疫抑制现象，产后抑制解除，会出现免疫反跳，故妊娠时患者的甲亢症状有所缓解，而产后病情可能会加重。因此，产后应注意复查甲状腺功能，以及时调整ATD用量 甲亢危象甲亢危象虽然较少见，但病死率极高，为10%～20%，若抢救不及时病死率可升至75%，因此，一旦发生甲亢危象应立即抢救，待病情稳定后2～4h终止妊娠，以剖宫产为宜。 甲亢危象表现：高热、脉快、焦虑、极度烦躁不安、大汗淋漓、厌食、恶心、呕吐、黄疸、腹泻、大量失水可致虚脱、休克，继而嗜睡或昏谵。处理：1.建立静脉通路、吸氧、降温、监测生命体征、纠正电解质紊乱等对症支持治疗2.首选丙基硫氧嘧啶，口服或胃管内每次注入200～300mg，每6小时一次 甲亢危象3.于抗甲状腺药物治疗后1小时内，静脉或口服大量碘溶液，以阻断激素分泌。可在10%葡萄糖溶液500ml中加碘化钠溶液0.25g静脉滴注，每8～12小时一次，也可口服复方碘溶液每日30 滴左右，并在2周内逐渐停用4.迅速阻滞儿茶酚胺释放：用心得安10～40mg，每4～6小时口服一次，或静滴0.5～1mg，用药期间要注意心脏功能 甲亢危象5.氢化可的松200～500mg/d，静脉滴注，以纠正在危象时的相对肾上腺皮质机能不全，以后逐渐减少药量，以防反跳。6.去除诱因 胎儿甲亢胎儿甲亢主要发生于高滴度TRAB的Grave孕妇，通常在妊娠中期发病表现：胎儿心动过速（胎心率>170次/分，持续10分钟以上）、胎儿甲状腺肿、胎儿骨龄加速、胎儿生长迟缓*对于存在高滴度TRAB的孕妇，需要从妊娠中期开始检测胎儿心率、甲状腺体积 新生儿甲亢新生儿甲亢的症状、体征通常在出生后10天左右出现诊断：甲状腺毒症状；血清FT3FT4TT3TT4水平升高，TSH降低可诊断新生儿甲亢治疗：抗甲状腺药物、碘剂、对症治疗 甲亢哺乳期治疗哺乳期首选PTU治疗 谢谢！'
