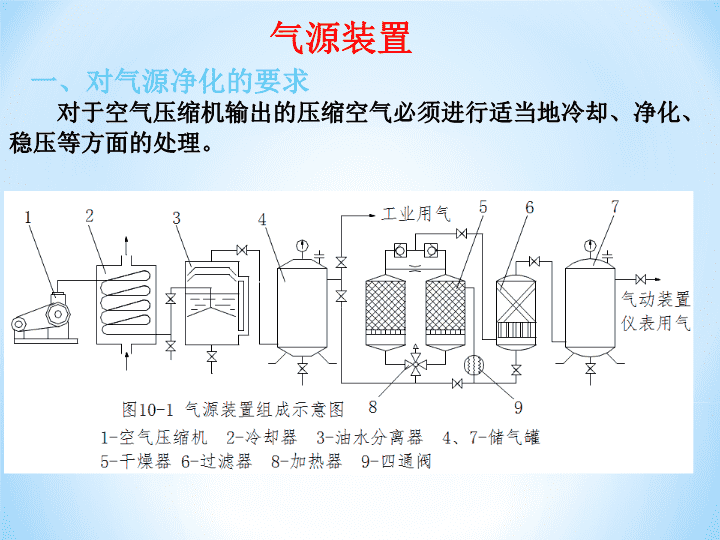

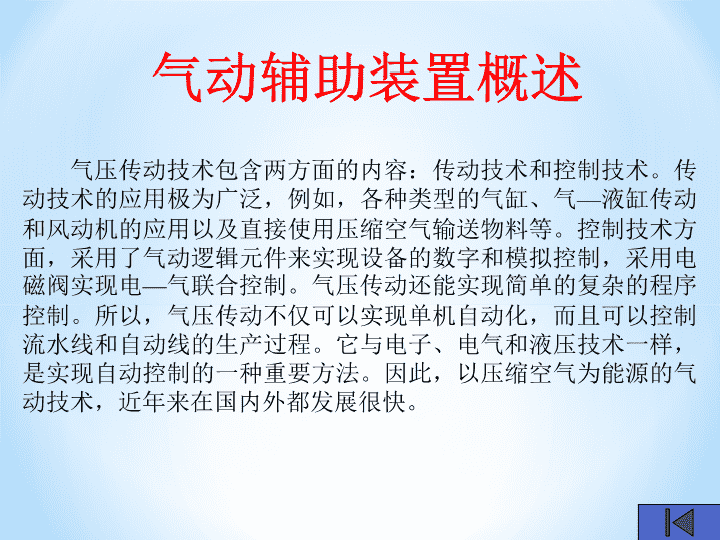

'23气源装置课件 气动辅助装置概述气压传动技术包含两方面的内容：传动技术和控制技术。传动技术的应用极为广泛，例如，各种类型的气缸、气—液缸传动和风动机的应用以及直接使用压缩空气输送物料等。控制技术方面，采用了气动逻辑元件来实现设备的数字和模拟控制，采用电磁阀实现电—气联合控制。气压传动还能实现简单的复杂的程序控制。所以，气压传动不仅可以实现单机自动化，而且可以控制流水线和自动线的生产过程。它与电子、电气和液压技术一样，是实现自动控制的一种重要方法。因此，以压缩空气为能源的气动技术，近年来在国内外都发展很快。 气源装置一、对气源净化的要求对于空气压缩机输出的压缩空气必须进行适当地冷却、净化、稳压等方面的处理。 叶片式压缩机 螺杆式压缩机 后冷却器安装在空气压缩机出口处的管道上，它的作用是将空气压缩机排出的压缩空气温度由140～170℃降至40～50℃。这样就可使压缩空气中的油雾和水汽迅速达到饱和，使其大部分析出并凝结成油滴和水滴，以便经油水分离器排出。可分为风冷和水冷。 储气罐通常采用贮气罐，以减少气压的脉动性。由于贮气罐贮存着一定数量的压缩空气，因此起着平衡耗气量波动的作用。同时，气体在贮气罐中分离出部分水份、油份和杂质。 油水分离器油水分离器是一种初步净化压缩空气的装置，它可除去压缩空气中的大部份油份、水份和一部份灰尘。经常采用的有：环形回转式、撞击折回式、离心旋转式、水洗式以及这些形式结合使用的水分离器。 干燥器干燥器是用吸附法、冷冻法、机械除水法、离心分离等方法使湿空气变成干空气的装置。1．冷冻法是使压缩空气冷却到一定的露点温度，然后析出相应的水份，使压缩空气达到一定的干燥度。此法适于处理低压大流量，并对干燥度要求不高的压缩空气。2．吸附式干燥器它是利用硅胶、铝胶（活性氧化铝）、分子筛等吸附剂吸收空气中的水汽，除水效果最好。作用——进一步去除压缩空气中含有的少量油分、水分、粉尘等杂质，使压缩空气干燥，提供给要求气源质量较高的系统及精密气动装置使用 空气过滤器过滤器是气动系统常用的一种空气净化装置，可分为：简易过滤器，滤灰效率为50～70%；二次过滤器，滤灰效率70～99%；高效过滤器，滤灰效率大于99%。过滤器的作用是进一步过滤压缩空气中的灰尘和一部份油汽。 油雾器油雾器是以空气为动力，将润滑油雾化并喷射到压缩空气中去随压缩空气进入需要润滑的部件，达到润滑的目的。 在气动系统中，“三大件”的作用是将压缩空气进行初步的净化处理并进行润滑，在系统中，它们的连接顺序是：分水滤气器在前，减压阀居中，油雾器在后且尽量靠近换向阀和气动执行元件。分水滤气器、减压阀和油雾器是气动的三个重要辅助件，又简称为“气动三大件”。 消声器（一）吸收型消音器它是利用吸音材料消音的。吸收型消音器具有良好的中、高频消音性能，尤其是高频噪音，消音效果大于15分贝。适合气动系统使用。一般气动元件上使用的消音器有吸收型、膨胀干涉型和膨胀干涉吸收型三种。气压传动系统一般不设排气管道，用后的压缩空气直接排入大气。这样因气体的体积急剧膨胀，会产生刺耳的噪声。 （二）膨胀干涉型消音器它的工作原理是使气体膨胀、相互干涉而消音。主要用于消除中、低频，尤其是低频噪音。（三）膨胀干涉吸收型消音器（图10-8）这种消音器的消声效果好，低频可消音20分贝，高频可消音45分贝。 人有了知识，就会具备各种分析能力，明辨是非的能力。所以我们要勤恳读书，广泛阅读，古人说“书中自有黄金屋。”通过阅读科技书籍，我们能丰富知识，培养逻辑思维能力；通过阅读文学作品，我们能提高文学鉴赏水平，培养文学情趣；通过阅读报刊，我们能增长见识，扩大自己的知识面。有许多书籍还能培养我们的道德情操，给我们巨大的精神力量，鼓舞我们前进。 第二节环境问题及其实质22 学习目标：掌握环境问题的概念及其分类。人类发展的不同历史时期环境问题的表现？环境问题产生的原因主要有哪些？环境问题的实质是什么？23 一、环境问题的概念及其分类1、概念：2、分类：两大类原生环境问题次生环境问题3、分类依据是什么？24 类型原生环境问题次生环境问题含义由自然界本身引起的，没有或很少有人为因素参与的环境问题由人类不适当的生产和消费活动引起的环境问题，是狭义的环境问题表现自然灾害地方病生态破坏环境污染举例地震,海啸,泥石流,台风,旱涝灾害等龋齿,氟钙病,甲状腺肿大等森林破坏,水土流失,土地荒漠化,物种灭绝等大气,水,固体废弃物,噪声污染等相互联系两者很难截然分开。它们之间相互影响、相互作用，彼此叠加，形成“复合效应”，进而使环境问题变得更加复杂。原生环境问题与次生环境问题25 次生环境问题：表现为生态破坏和环境污染两方面上面两者密切相关，环境污染可能导致生态破坏，生态破坏也会影响环境污染的发生及其后果发展中国家主要是生态破坏发达国家主要是环境污染26 二、环境问题的发展时期人类对环境的作用环境问题采猎文明生产力水平很低，人类改造地理环境的作用微弱以气候危机和食物危机等生态问题为代表农业文明人类开始自觉地、有效地利用自然资源，人类社会发展快，对自然资源的需求扩大水土流失、土壤盐碱化和荒漠化等生态问题日益严重工业文明工业化、城市化的快速发展以及社会经济高速发展地区性、全球性环境污染和生态破坏加剧27 总结：人类与环境问题相伴而生。人类在不断认识和解决环境问题中得到发展。1、人类与环境问题的关系？2、当代环境问题的新特点？大范围、高危害3、采取怎样的措施？积极寻求解决环境问题的途径和方式，促进人类与环境的可持续发展28 三、环境问题的产生原因和实质当代环境问题的主要原因是什么？环境问题产生的具体原因有哪些？巨大的人口压力（读图1-2-14）自然资源的不合理利用（读图1-2-17）片面追求经济增长速度（读图1-2-18）人类活动29 环境问题就是资源问题、发展问题。环境问题的实质是什么？环境问题的根源是什么？人类中心主义指导下的发展模式和生活方式。解决环境问题的根本出路是什么？在于转变观念和发展模式，寻求与自然相和谐的、健康的和高质量的生活方式，走可持续发展之路。30'
